X-BORES | Ébavurage 1:1 des trous sécants

Gamme

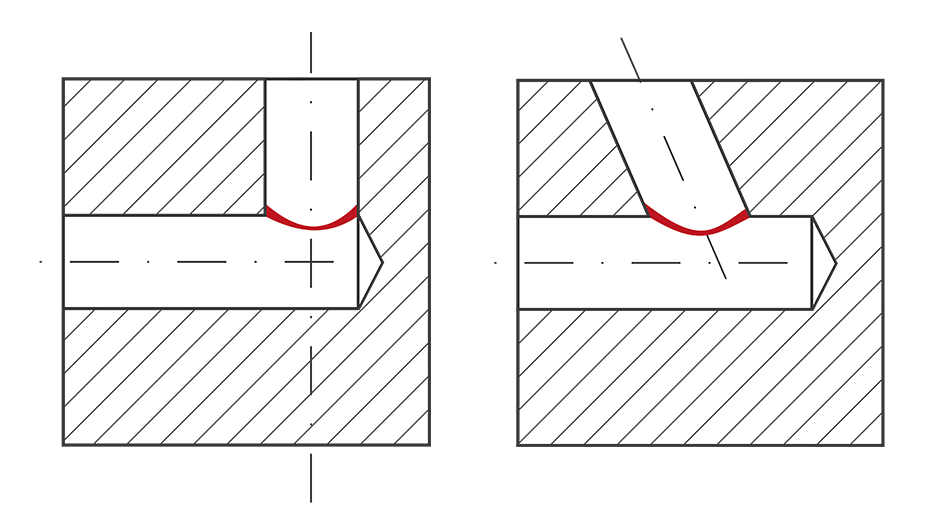

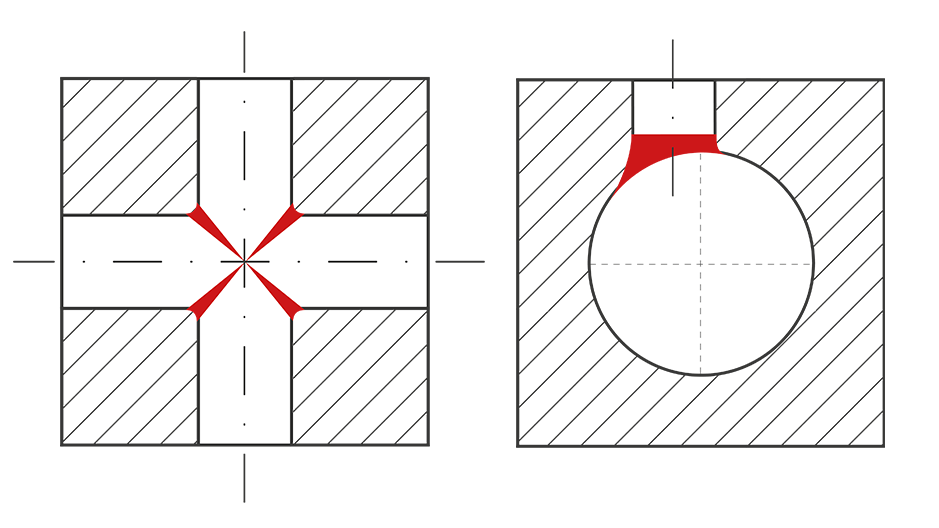

Chaque COFA-X est conçu pour une application individuelle. Il offre des solutions pour les trous qui se croisent jusqu’à un rapport entre le trou principal et le trou sécant de 1:1. Il peut également être utilisé pour les trous qui se croisent avec un décalage de l’axe. Le champ d’application du COFA-X commence à partir d’un diamètre de perçage de 5,0 mm.

Dans tous les cas, nous avons besoin d’une description d’application aussi claire que possible afin de pouvoir proposer une solution parfaitement adaptée. Définissez le plus précisément possible les besoins et les attentes en matière d’outil d’ébavurage.

Ø de trou principal, y compris la tolérance
Ø de trou sécant, y compris la tolérance
Profondeur du perçage
Matériau
Angle de pénétration
Excentricité
Volume de production par an
Temps de cycle (réel / nominal)
Machine
Solution actuelle
Exigences particulières pour la solution
Dessin STEP

Envoi de la demande

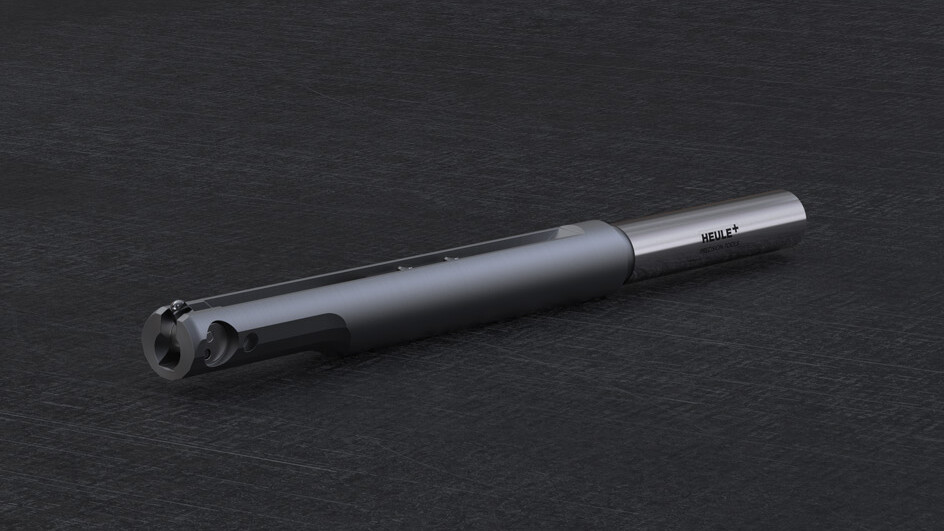

Construction

La conception de l’outil est simple et s’inspire du système COFA. Le couteau est toutefois préchargé afin de pouvoir suivre la grande surélévation du trou. En outre, le corps d’outil est dégagé. Ce dégagement est nécessaire pour que le COFA-X puisse entrer dans le trou de manière excentrée, car le couteau ne peut être replié dans une direction en raison de la précharge.

Les couteaux en carbure revêtus sont conçus soit pour un usinage vers l'avant uniquement, soit pour un usinage de la face arrière de la pièce uniquement.

Deux vis maintiennent le ressort interchangeable dans le corps de l’outil sans risquer de le perdre. Ce ressort ramène le couteau dans sa position initiale après l’usinage.

Conception de l’outil

Couteau
Tige de serrage
Lame ressort
Corps d’outil
Vis cylindrique
Vis de réglage

COFA-X | Changement du couteau et du ressort

Description des étapes du processus

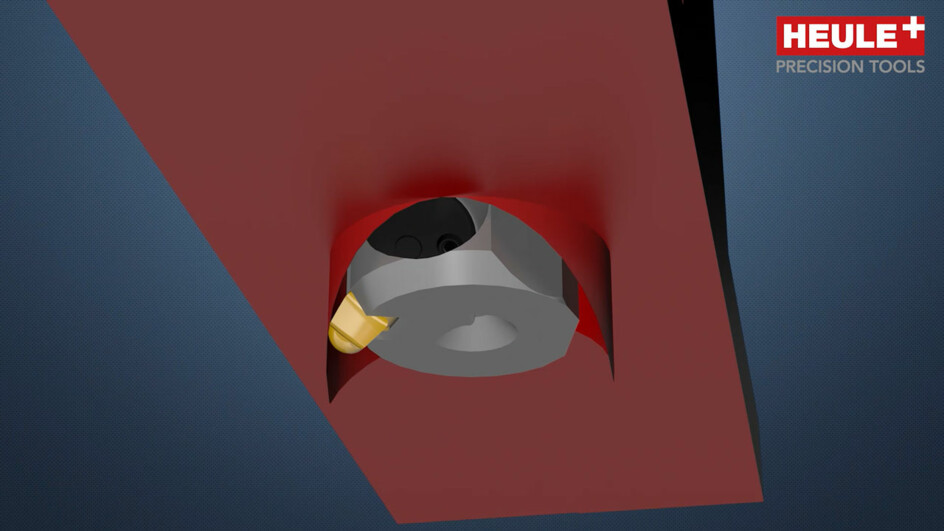

Le COFA-X élimine les bavures des intersections de perçage intérieures présentant des inclinaisons importantes. Cette solution d’ébavurage mécanique pour les trous sécants peut être utilisée de manière fiable en mode CNC et augmente considérablement la fiabilité du processus.

Lors de l’utilisation, par exemple pour l’ébavurage d’un trou en tirant, l’outil d’ébavurage est déplacé de manière excentrée jusqu’au bord de trou à ébavurer. Pour l’ébavurage, il est ramené à la valeur de décalage 0. L’ébavurage s’effectue ensuite en avance de travail en tirant. Les bords de trou sont alors usinés sans provoquer de bavure secondaire. A la fin de l’opération d’ébavurage du trou sécant, le couteau pivote dans le corps d’outil et l’outil sort du trou par avance rapide. Ceci sans devoir arrêter la broche.

Téléchargements

Souhaitez-vous en savoir plus sur la famille X-BORES et la technologie COFA-X ? Cliquez alors sur nos téléchargements.

COFA-X | Documentation

pdf ・ 598,0 KB

COFA-X | Mode d'emploi

pdf ・ 269,1 KB

Accéder au centre de médias et de téléchargements

Comment ébavurer des « trous qui se croisent » ?

C’est ce que vous allez découvrir dans notre Online Seminar de 20 minutes « Ébavurage des TROUS SÉCANTS ». Avec un simple clic sur le lien, vous pourrez y jeter un coup d’œil.

Accéder au Online Seminar
