Gamme

Notre gamme standard comprend des outils de lamage en tirant pour une utilisation dans une plage de diamètres de perçage de 6,5 mm à 21 mm, par incréments de 0,5 mm. Les lamages plans réalisables sont au maximum 2,3 fois supérieures au diamètre de perçage. Les outils sont disponibles pour une activation par pression de réfrigérant interne (min. 20 bars, max. 50 bars), par pression d'air (min. 5 bars) ou par bague d'activation manuelle.

Vidéo sur les types d'activation

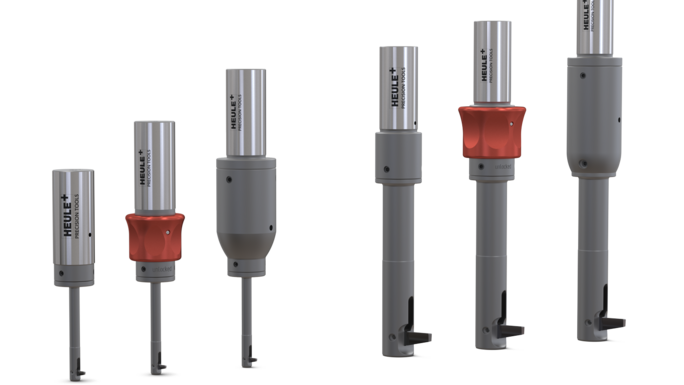

BSF Sortiment mit verschiedenen Aktivierungsarten

Plage du diamètre de perçage	Plage de lamage	Catégorie
de 6,5 mm à 7,0 mm	de 9,5 mm à 16,5 mm	Catégorie A
de 7,5 mm à 8,5 mm	de 11,0 mm à 20,0 mm	Catégorie B
de 9,0 mm à 10,0 mm	de 13,5 mm à 23,0 mm	Catégorie C
de 10,5 mm à 11,5 mm	de 15,5 mm à 26,5 mm	Catégorie D
de 12,0 mm à 14,0 mm	de 18,0 mm à 32,5 mm	Catégorie E
de 14,5 mm à 17,0 mm	de 21,5 mm à 39,5 mm	Catégorie F
de 17,5 mm à 21,0 mm	de 26,0 mm à 49,0 mm	Catégorie G

Dans la mesure où aucune solution d’outillage de la gamme standard n’est possible pour votre application, nos développeurs d’outils seront appelés à intervenir. Ainsi, une solution adaptée à votre application verra le jour.

En savoir plus sur les outils développés sur mesure

Construction

Le BSF est spécialement conçu pour un fonctionnement automatique et est immédiatement prêt à l’emploi. Il ne nécessite pas de support de couple ou de mécanisme de montée. La conception simple de l’outil de lamage en tirant permet de remplacer rapidement les pièces et les couteaux de la machine. Les couteaux en carbure de tungstène sont revêtus et disponibles par paliers de 0,5 mm en gamme standard. La géométrie spécialement conçue de l’outil garantit que les copeaux et les saletés sont évacués de manière fiable de la fenêtre du couteau lors des travaux de lamage plan.

En fonction de l'environnement de la machine et des exigences de l'application, il est possible de choisir entre les modes d'activation suivants : pression de réfrigérant interne, pression d'air ou bague d'activation manuelle. Sa composition modulaire permet un rééquipement tout en utilisant la gamme standard. Les outils déjà existants peuvent être modifiés si nécessaire.

BSF

BSF Air

BSF Manual

Conception de l’outil

Couteau
Goupille fendue
Pion de blocage
Trou de décharge / liquide de refroidissement interne
Porte-couteau
Vis de serrage (non-visible)
Ressort
Vis de réglage pour sécuriser les pistons
Piston
Queue

BSF | Changement du couteau

Conception de l’outil

Couteau
Goupille fendue
Pion de blocage
Trou de décharge / liquide de refroidissement interne
Porte-couteau
Vis de serrage (non-visible)
Ressort
Vis de réglage pour sécuriser les pistons
Queue
Cylindre d’air
Piston à air

BSF | Changement du couteau

Conception de l’outil

Couteau
Goupille fendue
Boulon de blocage
Porte-couteau
Ressort de pression
Anneau d'activation
Piston
Goupille de blocage
Queue
Ressort d'activation

BSF | Changement du couteau

BSF Manual | Vidéo produit

Description des étapes du processus

L’outil se déplace par avance rapide devant le trou. En activant le liquide de refroidissement interne, la pression exercée sur le pion de blocage permet au couteau de se replier. Il est également possible d'activer le couteau à l'aide d'air ou en tournant la bague d'activation manuelle. L’outil traverse le trou dans cet état. Ensuite, le couteau est basculé vers l’extérieur par la désactivation du liquide de refroidissement interne et l’activation de la rotation de la broche. En avance de travail, la face arrière du trou est alors pourvue d’un lamage. Une fois le couteau dans la coupe, le liquide de refroidissement interne est réactivé.

Lorsque l’outil a atteint la profondeur de lamage souhaitée, le liquide de refroidissement interne est arrêté. Il sort ensuite du lamage et la broche s’arrête. L'activation suivante par réfrigérant interne assure le repli du couteau, ce qui permet de sortir du trou en toute rapidité et avec le réfrigérant interne activé (le cas échéant).

Téléchargements

Souhaitez-vous en savoir plus sur la technologie BSF ? Visitez notre espace de téléchargement pour obtenir des informations détaillées, des vidéos ou des modes d’emploi.

BSF | Documentation

pdf ・ 4,0 MB

BSF | Conditions de coupe

pdf ・ 75,1 KB

BSF | Informations sur la programmation

pdf ・ 317,1 KB

BSF | FAQ

pdf ・ 45,1 KB

Accéder au centre de médias et de téléchargements

Comment fonctionne le lamage plan en tirant ?

C’est ce que nous vous montrons dans notre Online Seminar de 20 minutes « LAMAGE PLAN en tirant jusqu’à 2,3 fois le diamètre de perçage ». Cliquez sur le lien ci-dessous pour le visionner.

Accéder au Online Seminar
