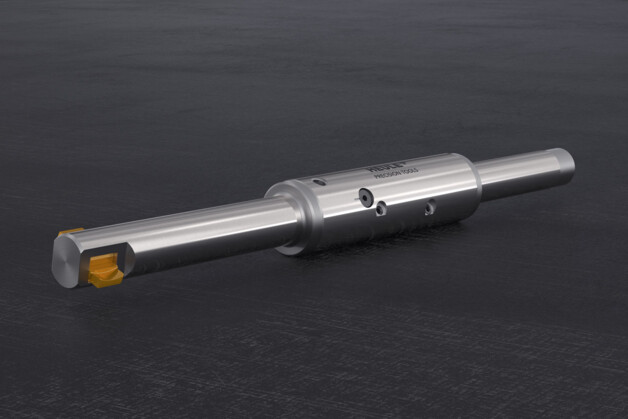

DEFA – Utensile smussatore per la massima precisione dimensionale.

Smussatura di precisione di materiali tenaci, in tiro e spinta, in un'unica operazione.

L’utensile smussatore a doppio tagliente DEFA crea smussi predefiniti, in tiro e spinta, in un’unica operazione senza necessità di interrompere la rotazione del mandrino o capovolgere il pezzo. Il diametro dello smusso è impostabile sull'utensile. L’utensile DEFA è utilizzato principalmente per materiali difficili da lavorare, specie se comportano considerevole formazione di bava.

Specifiche / Vantaggi

  • Smussatura in tiro e spinta, o solo in tiro, di fori in materiali di difficile lavorazione o comportanti una considerevole formazione di bava, in un’unica operazione.
  • Sistema a doppio taglio per la lavorazione di fori con scanalature longitudinali, fori trasversali e fori aperti con taglio discontinuo.
  • Lo spessore dello smusso, a regolazione continua, è impostabile direttamente sull’utensile, a seconda della dimensione del foro.
  • Inserto intercambiabile in carburo con rivestimento idoneo al materiale.
  • Nessun danno alla superficie del foro o del filetto in fase di penetrazione.

Funzionamento

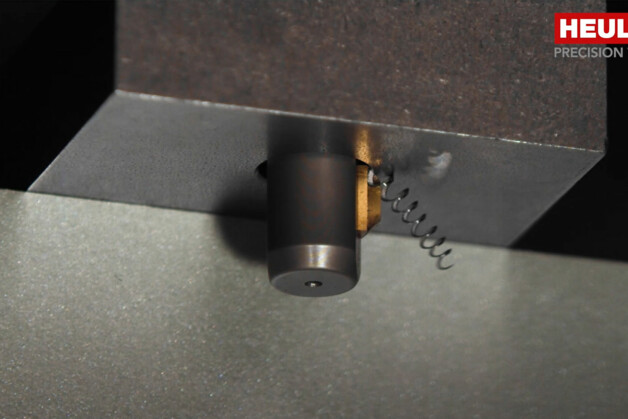

La smussatura è eseguita dal medesimo lato della precedente foratura. I due inserti DEFA possono essere fatti rientrare radialmente entro il codolo portainserto, all’interno del quale essi sono tenuti da un sistema di comando che consente loro di muoversi. Allo stesso tempo, gli inserti DEFA sono rigidamente intercollegati tramite lo stesso sistema di comando. Per prima cosa, gli inserti DEFA rimuovono completamente la bava. Quindi si appoggiano sulla superficie del pezzo e si ritraggono automaticamente e contemporaneamente entro il codolo portainserto mentre viene tagliato lo smusso. Una volta che gli inserti sono rientrati, l'utensile DEFA penetra il foro con mandrino in rotazione. Il sistema di comando riduce al minimo la forza di taglio. Questo esclude ogni possibilità di danneggiamento della superficie del foro o del filetto. Una volta fuoriusciti dal foro, gli inserti ritornano alla loro posizione di partenza e sono interbloccati. Il bordo posteriore del foro viene ora sbavato e smussato in tirata, in modalità di avanzamento di lavorazione.

Descrizione

  1. Sistema di comando
  2. Attacco
  3. Codolo portainserto
  4. Asta di comando
  5. Inserto

Assortimento

L’assortimento DEFA consiste in 3 serie di utensili. Nell’ambito di queste serie, sono disponibili diametri di differente graduazione coprenti una gamma di diametri di foro di piccole dimensioni. Per ulteriori dettagli relativi all’assortimento, si veda il catalogo.

Serie utensileForoDimensione smusso
DEFA 4 – 6 Ø4.0 – Ø6.6 mm 0.1 – 0.6 mm
DEFA 6 – 10 Ø6.0 – Ø10.1 mm 0.1 – 0.85 mm
DEFA 9 – 24 Ø9.0 – Ø23.9 mm 0.1 – 2.0 mm
