BSF

Sfacciatura fino a 2,3 volte il diametro foro

  • senza rotazione del pezzo
  • Gamma di articoli standard per Ø di foratura 6,5 mm-Ø21,0 mm
  • Applicazione affidabile di svasature o lamature, ad esempio per le teste di vite
  • Attivazione della lama tramite pressione interna del refrigerante, pressione dell’aria o anello di attivazione manuale
BSF | Documentazione
pdf ・ 1,9 MB
Tool Selector

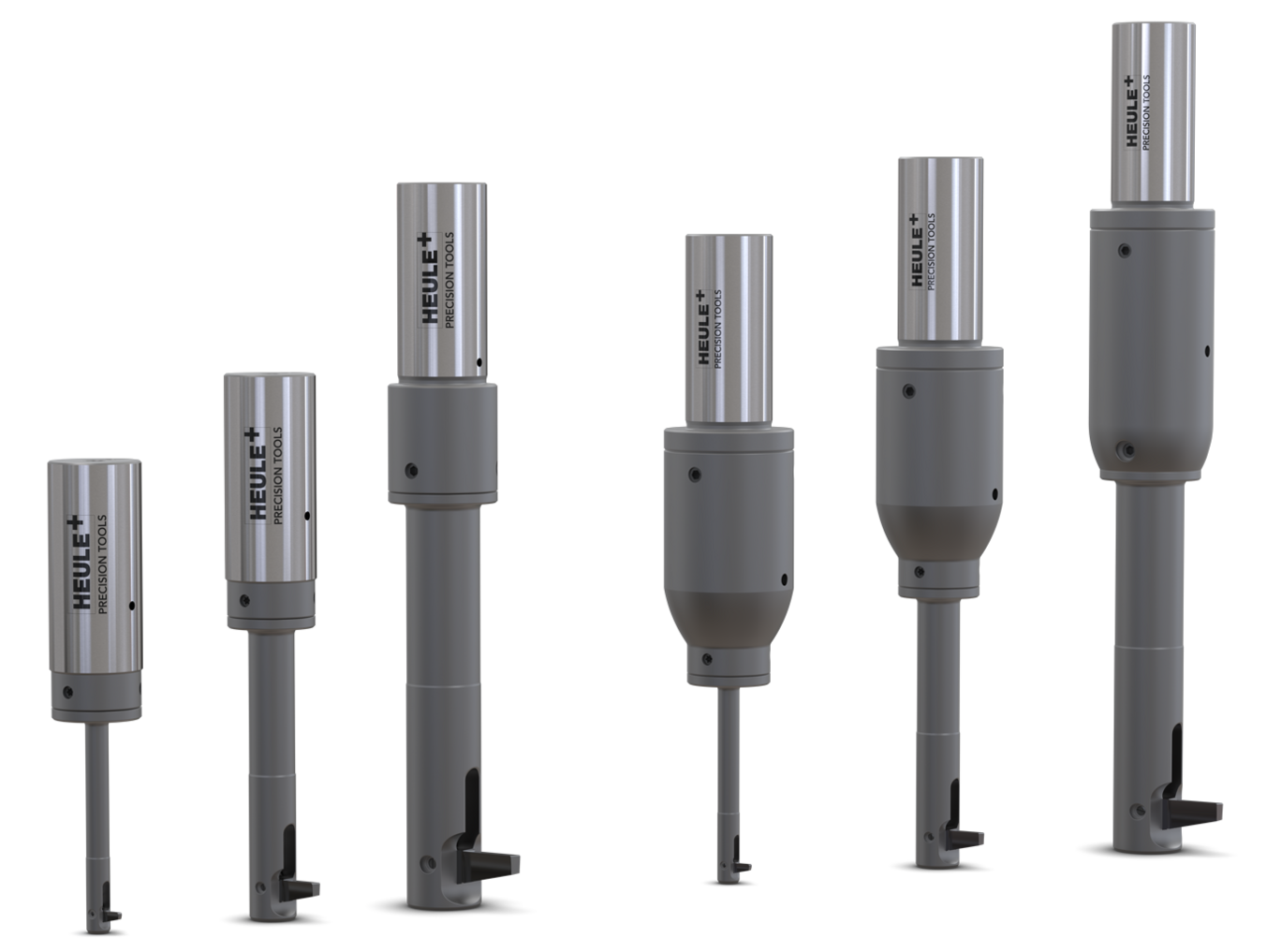

BSF Sortiment mit verschiedenen Aktivierungsarten

Gamma prodotti

La gamma di articoli standard comprende utensili per retrolamatura per l’impiego nella gamma di diametri foro da 6,5 mm a 21 mm con incrementi di 0,5 mm. Le lamature ottenibili ammontano al massimo a 2,3 volte il diametro foro. Gli utensili possono essere attivati dalla pressione interna del refrigerante (minimo 20 bar, massimo 50 bar), dalla pressione dell’aria (minino 5 bar) o dall’anello di attivazione manuale.

Gamma di Ø di foraturaGamma di lamaturaSerie
da 6,5 mm a 7,0 mmda 9,5 mm a 16,5 mmSerie A
da 7,5 mm a 8,5 mmda 11,0 mm a 20,0 mmSerie B
da 9,0 mm a 10,0 mmda 13,5 mm a 23,0 mmSerie C
da 10,5 mm a 11,5 mmda 15,5 mm a 26,5 mmSerie D
da 12,0 mm a 14,0 mmda 18,0 mm a 32,5 mmSerie E
da 14,5 mm a 17,0 mmda 21,5 mm a 39,5 mmSerie F
da 17,5 mm a 21,0 mmda 26,0 mm a 49,0 mmSerie G

Se la vostra applicazione non consente una soluzione di utensili della gamma standard, entrano in gioco i nostri sviluppatori di utensili. In questo modo si crea una soluzione su misura per la vostra applicazione.

Costruzione

Il BSF è stato appositamente progettato per il funzionamento automatico ed è pronto per l’uso immediato. Non richiede un dispositivo anti-rotazione o un meccanismo di azionamento. La struttura semplice dell’utensile per retrolamatura consente una rapida sostituzione delle singole parti e delle lame. Le lame in metallo duro sono rivestite e disponibili con incrementi di 0,5 mm nella gamma di articoli standard. La geometria dell’utensile, appositamente sviluppata, garantisce che trucioli e sporcizia vengano espulsi in modo affidabile dall’alloggiamento lama durante la lamatura.



A seconda dell’ambiente circostante la macchina e dei requisiti applicativi, è possibile scegliere tra i tipi di attivazione a pressione interna del refrigerante, ad aria o ad anello manuale. Il design modulare consente la conversione all’interno della gamma di articoli standard. Se necessario, gli utensili esistenti possono essere convertiti.

plansenken-bsf-werkzeug
plansenken-werkzeug-bsf-schnitt
plansenken-werkzeug-bsf-schnitt
Concezione utensile
  1. Lama
  2. Spina
  3. Spina di controllo
  4. Foro di scarico / raffreddamento interno
  5. Alloggiamento lama
  6. Vite di fissaggio
  7. Molla di compressione
  8. Vite di regolazione per bloccaggio pistone
  9. Pistone
  10. Codolo
plansenken-bsf-air-werkzeug
plansenken-werkzeug-bsf-air-schnitt
plansenken-werkzeug-bsf-air-schnitt
Concezione utensile
  1. Lama
  2. Spina
  3. Spina di controllo
  4. Foro di scarico / raffreddamento interno
  5. Alloggiamento lama
  6. Vite di fissaggio
  7. Molla di compressione
  8. Vite di regolazione per bloccaggio pistone
  9. Codolo
  10. Cilindro aria
  11. Pistone aria
BSF-M_Rendering_1156x360px
BSF-M_Schnitt_1156x360px
BSF-M_Schnitt_1156x360px
Concezione utensile
  1. Lama
  2. Spina
  3. Spina di controllo
  4. Alloggiamento lama
  5. Molla
  6. Anello di attivazione
  7. Pistone
  8. Perno di bloccaggio
  9. Codolo
  10. Molla di attivazione
Arbeitsweise Senkwerkzeug BSF

Descrizione fasi processo

L’utensile viene spostato in rapido davanti al foro. Attivando il raffreddamento interno, la lama viene fatta rientrare dalla pressione sulla spina di controllo. In alternativa, c’è anche la possibilità di attivare la lama tramite pressione ad aria o ruotando l’anello di attivazione manuale. In questo stato l’utensile passa attraverso il foro. Successivamente, la lama viene ripiegata verso l’esterno mediante disattivazione del raffreddamento interno e l’attivazione della rotazione del mandrino. In avanzamento di lavoro, la lamatura viene applicata sul retro del foro. Quando la lama è stata inserita nel taglio, il raffreddamento interno viene riattivato.



Quando l’utensile ha raggiunto la profondità di lamatura desiderata, il raffreddamento interno viene arrestato. Quindi si sposta fuori dalla lamatura e il mandrino viene arrestato. La successiva attivazione del raffreddamento interno fa sì che la lama si ripieghi in modo da poter uscire dal foro in rapido con raffreddamento interno attivato (se disponibile).



Download

Desiderate ulteriori informazioni sulla tecnologia BSF? Visitate la nostra area Download per informazioni dettagliate, video o istruzioni per l’uso.

Online-Seminar-backspotfacing

Come funziona la sfacciatura?

Lo dimostriamo nel nostro Online Seminar di 20 minuti “Sfacciatura fino a 2,3 x il Ø di foratura”. Cliccare il link sottostante per dare un’occhiata.

Applicazioni di esempio
Utensile per retrolamatura in azione
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild15
bsf-werkzeug-plansenken
1 / 3
Componente per elicotteri | Guadagno di tempo e qualità con la produzione a macchina.
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild2
bsf-werkzeug-plansenken
1 / 3
Conduttore linea alta tensione | Evitare il riserraggio grazie alla sfacciatura: il cliente può produrre l’intero lotto di 500 pezzi senza interruzioni o cambi lama.
bsf-produkt-1
Webseite_Vorschau_Anwendungen_nur Bild21
bsf-werkzeug-plansenken
1 / 3
Scatola ingranaggi | Risparmio di tempo di ciclo e maggiore affidabilità di processo.
