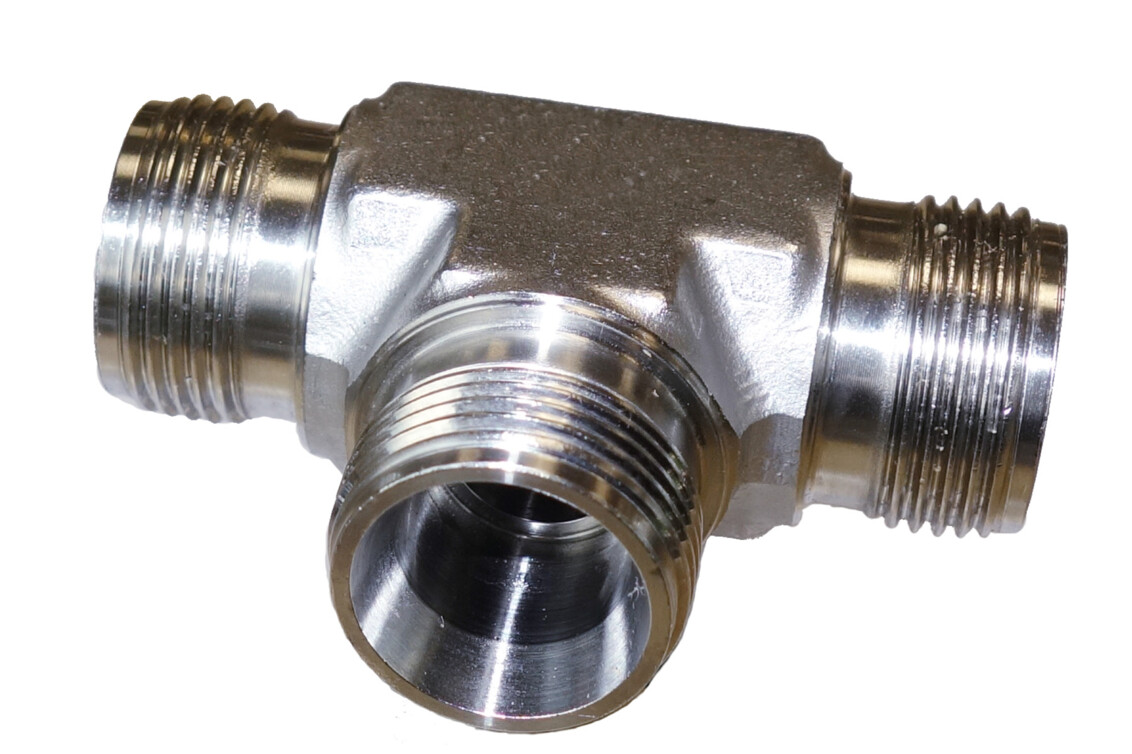

Válvula / Pieza en T hidráulica
Rebabado automático de orificios transversales: Proceso completamente seguro gracias a X-BORES.
Un fabricante coreano de componentes y accesorios hidráulicos necesitaba una solución más eficaz y segura para rebabar los orificios transversales de una válvula. El objetivo era automatizar el proceso. Hasta ese momento, los empleados limpiaban a conciencia y manualmente con un cepillo las rebabas de los bordes del orificio.

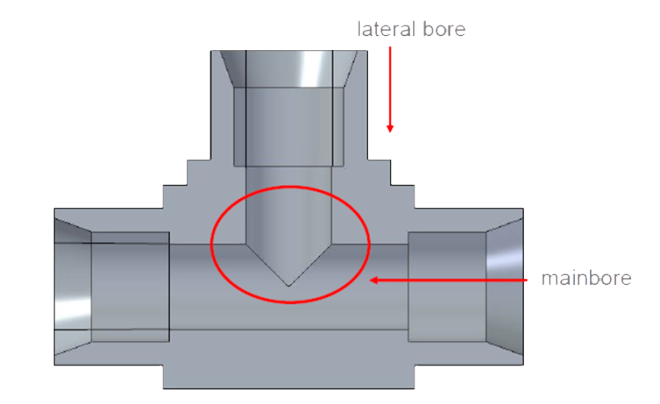

| Pieza | Llave de bola / Pieza en T hidráulica |
| Orificio transversal | Ø10,4 mm |
| Orificio principal | Ø10,4 mm |
| Material | SS316 |
| Máquina | DOOSAN CNC |

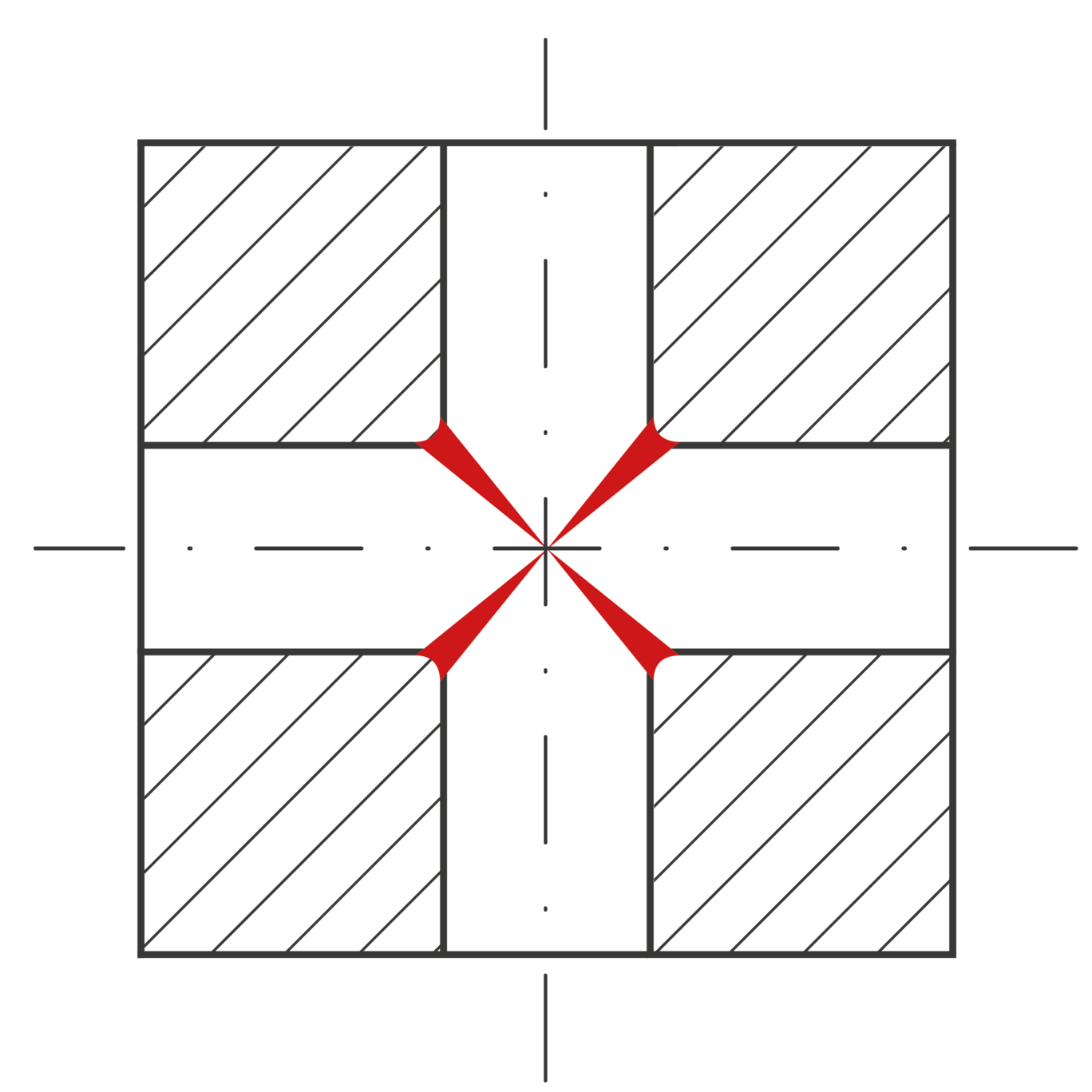

Para HEULE, el rebabado de orificios transversales con una relación de diámetro de 1 a 1 supuso un reto especial. Las soluciones disponibles se rindieron ante la extrema superficie inclinada de un orificio 1 a 1 . HEULE tuvo que buscar una solución completamente diferente. La encontraron utilizando, por un lado, nuevas capacidades de las máquinas y , por otro, desarrollando una versión especial de la máquina COFA (COFA-X). La combinación fue exitosa.

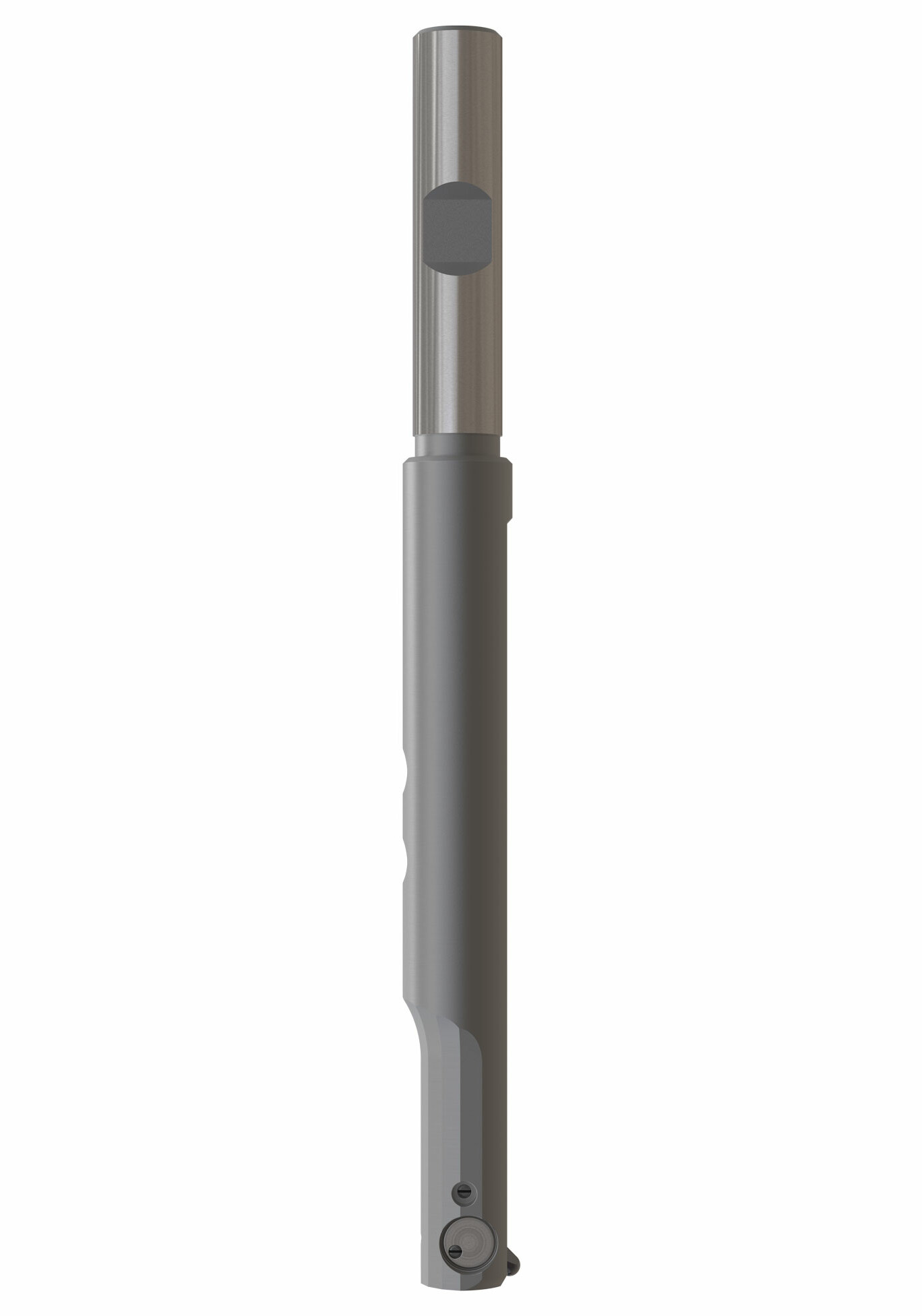

| Herramienta | COFA-X |
| Velocidad de corte | 10 m/min |
| Avance | 0,06 mm/rev |
| Refrigeración | refrigeración externa |
La posibilidad de automatizar el proceso de rebabado y el aumento significativo de la seguridad en los procesos supone un importante ahorro para el cliente. A este exitoso proyecto piloto le siguen otras piezas en T similares.

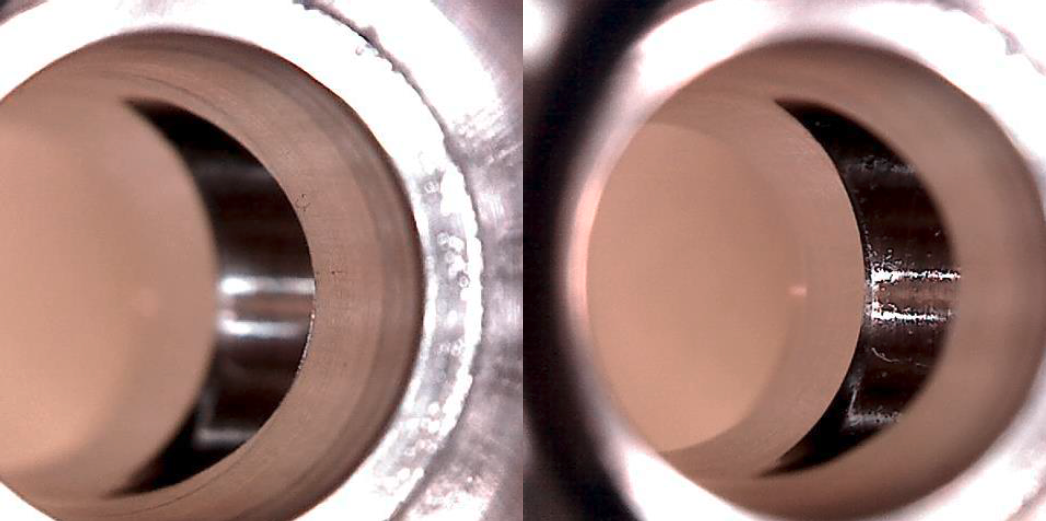

Las imágenes muestran el orificio después de haber sido mecanizado por COFA-X.
