COFA-X

Rebabado mecánico de orificios transversales hasta una relación de perforación de 1 a 1

  • Adaptación individual a la situación de la aplicación
  • Soluciones a partir de un diámetro de 5,0 mm
  • Rotura completa del borde: borde libre de rebabas
  • Funcionamiento seguro en CNC
COFA-X | Documentación
pdf ・ 646,7 KB
Formulario de consulta

Gama

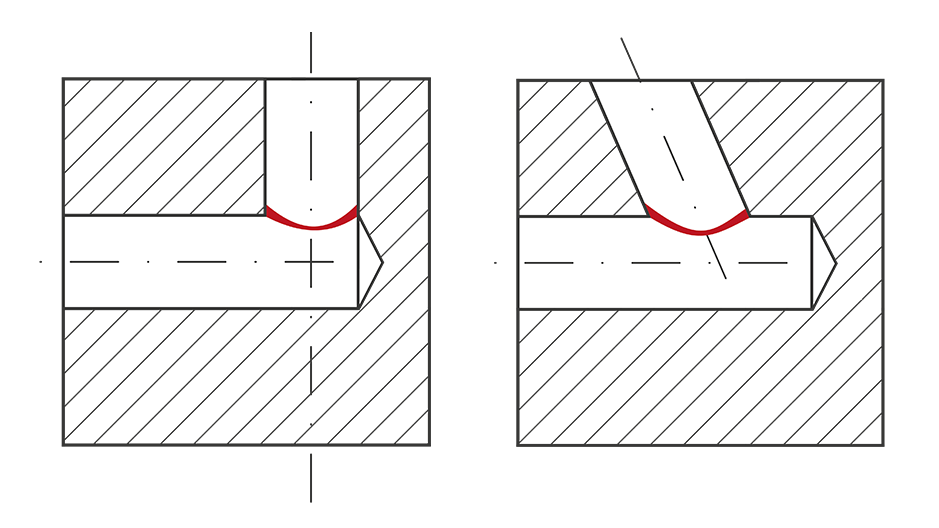

Cada COFA-X está diseñado para una aplicación a medida. Ofrece soluciones para orificios de intersección hasta una relación entre el orificio principal y el transversal de 1 a 1. También se puede utilizar en orificios de inserción con desplazamiento del eje. El campo de aplicación de COFA-X comienza con un diámetro de orificio de 5,0 mm.



En cualquier caso, necesitamos una descripción de la aplicación lo más clara posible para poder ofrecer una solución perfectamente adaptada. Describa las necesidades y expectativas de la herramienta de rebabado con la mayor precisión posible.



  • El diámetro del orificio principal, incluida la tolerancia
  • El diámetro del orificio transversal, incluida la tolerancia
  • Profundidad del orificio
  • Material
  • Ángulo de penetración
  • Excentricidad
  • Volumen de producción anual
  • Duración del ciclo (real/objetivo)
  • Máquina
  • Solución actual
  • Requisitos especiales para la solución
  • Diseño STEP

Desarrollo

El concepto de herramienta es sencillo y se basa en el sistema COFA. Sin embargo, la cuchilla está tensada previamente para poder seguir la gran superficie inclinada del orificio. Además, el cuerpo de la herramienta es independiente. Esta holgura es necesaria para que la COFA-X pueda desplazarse fuera del orificio, ya que la cuchilla no puede plegarse en una dirección debido a la tensión previa.



Las cuchillas de metal duro revestidas están diseñadas para el mecanizado solo hacia delante o para el mecanizado solo de la parte posterior de la pieza.



Dos tornillos sujetan el muelle reemplazable en el cuerpo de la herramienta para que no se pierda. Este muelle devuelve la cuchilla a su posición original después del mecanizado.

entgratwerkzeug-cofa-x-werkzeug
entgratwerkzeug-cofa-x-schnitt
entgratwerkzeug-cofa-x-schnitt

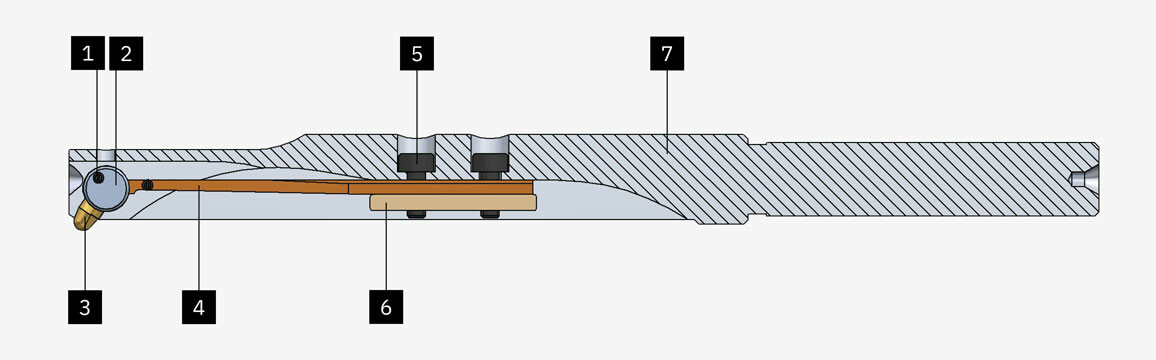

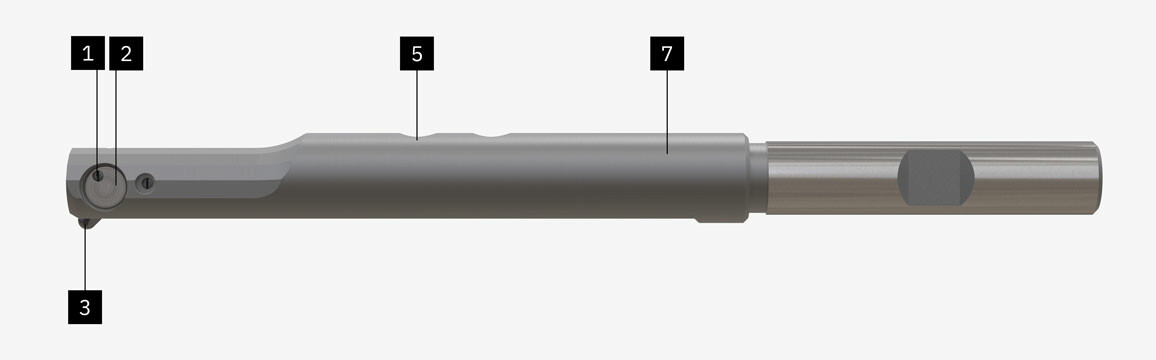

Concepto de herramienta
  1. Cuchilla
  2. Pasador de sujeción
  3. Muelle de flexión
  4. Cuerpo de la herramienta
  5. Tornillo cilíndrico
  6. Pasador de rosca

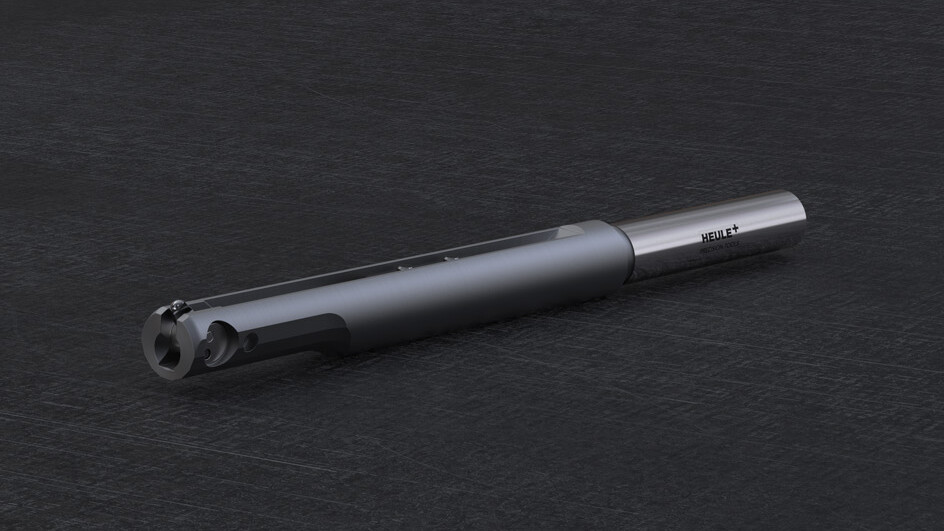

Arbeitsweise Entgratwerkzeug COFA-X

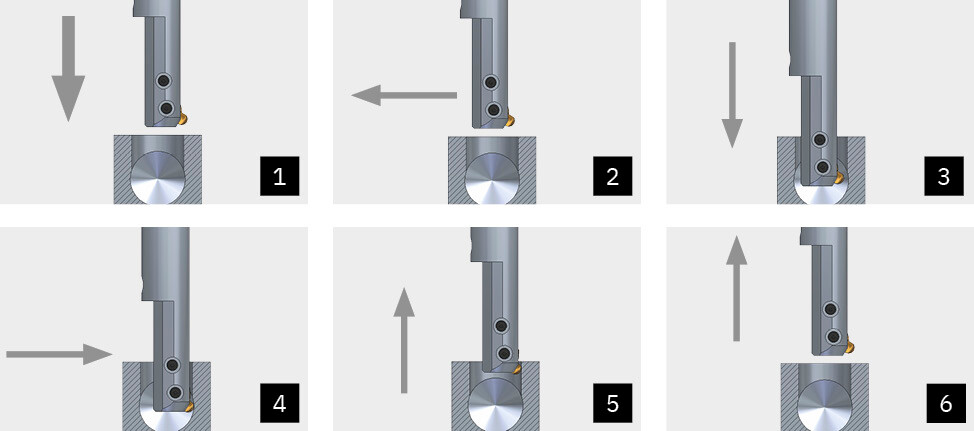

Descripción de los pasos del proceso

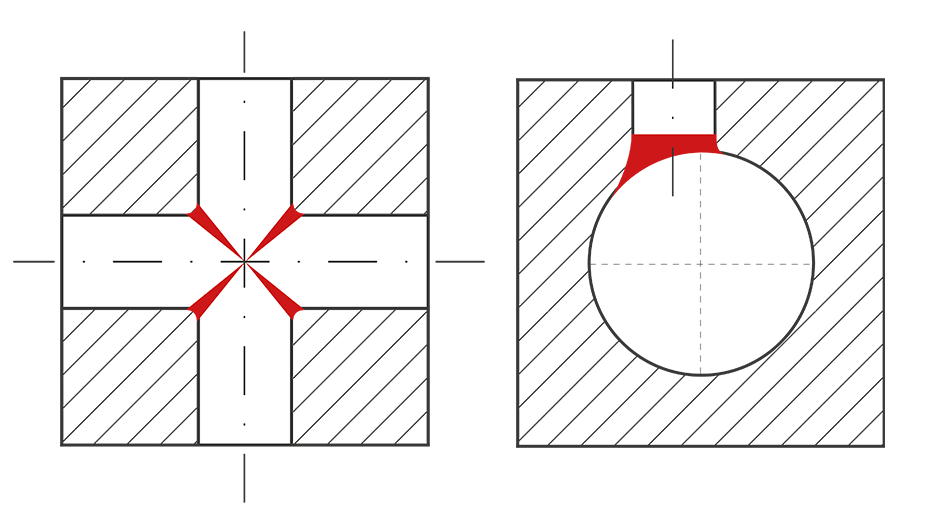

COFA-X elimina las rebabas de las intersecciones de los orificios internos con grandes superficies inclinadas. Esta solución de desbarbado mecánico para orificios transversales puede utilizarse en CNC y aumenta enormemente la seguridad del proceso.



Cuando se utiliza, por ejemplo, para desbarbar orificios hacia atrás, la herramienta de desbarbado se desplaza fuera hacia detrás del borde del orificio que se va a rebabar. Para el rebabado, se retrocede al valor de desplazamiento 0. El rebabado se realiza hacia atrás en el avance por vuelta. En el proceso, los bordes del orificio se mecanizan sin causar una rebaba secundaria. Al final del proceso de rebabado del orificio transversal, la cuchilla gira hacia el cuerpo de la herramienta y esta sale del orificio rápidamente. Todo esto sin necesidad de detener el husillo.

Descargas

¿Desea saber más sobre X-BORES y la tecnología COFA? Haga clic en nuestras descargas.

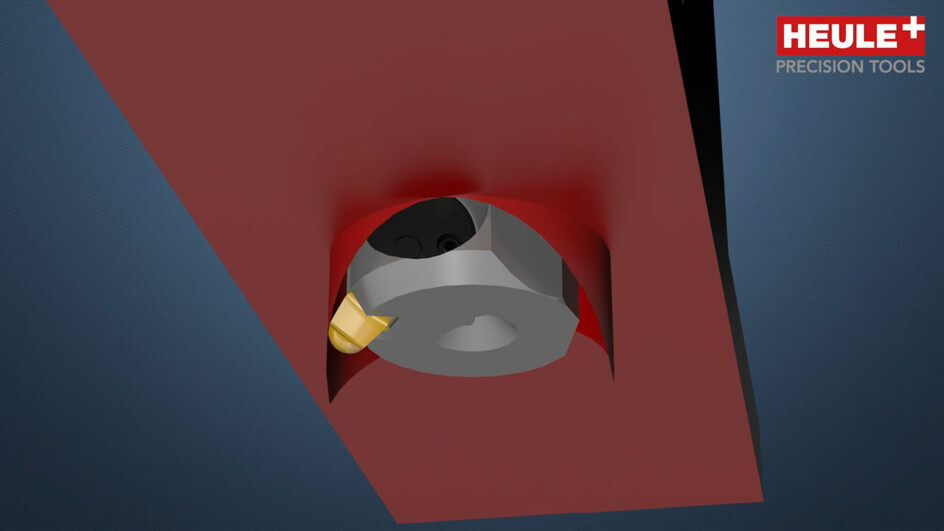

Online-Seminar-deburring-cross-bores

¿Cómo se rebaban «orificios de intersección»?

Se lo desvelamos en nuestro Online Seminar de 20 minutos: «Rebabado de ORIFICIOS TRANSVERSALES». Haga clic en el enlace y eche un vistazo.

Ejemplos de aplicaciones
Herramienta de rebabado 1 a 1 en uso
cofa-x-produkt-icon
Hy-Lok_DSC02110_korr_gross
cofa-x-werkzeug-querbohrungen
1 / 3
Válvula | Rebabado automático de orificios transversales: Proceso completamente seguro gracias a X-BORES.
cofa-x-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild17
cofa-x-werkzeug-querbohrungen
1 / 3

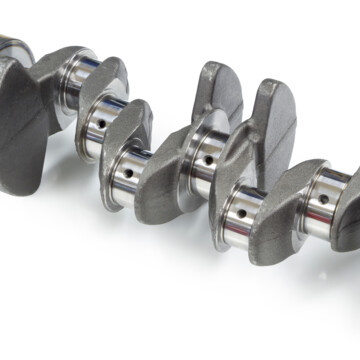

Cigüeñal | Sustitución del mecanizado manual por un proceso automatizado.
cofa-x-produkt-icon
Verteilerblock_gross
cofa-x-werkzeug-querbohrungen
1 / 3

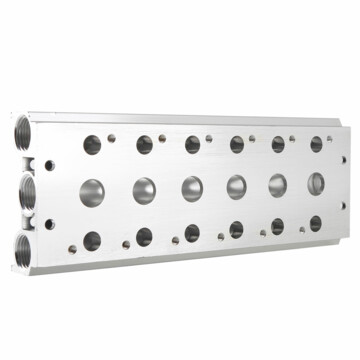

Bloque de distribución | Sustitución del costoso rebabado térmico mediante el rebabado mecánico.
