VEX | Taladrado y chaflanado en una operación

Gama

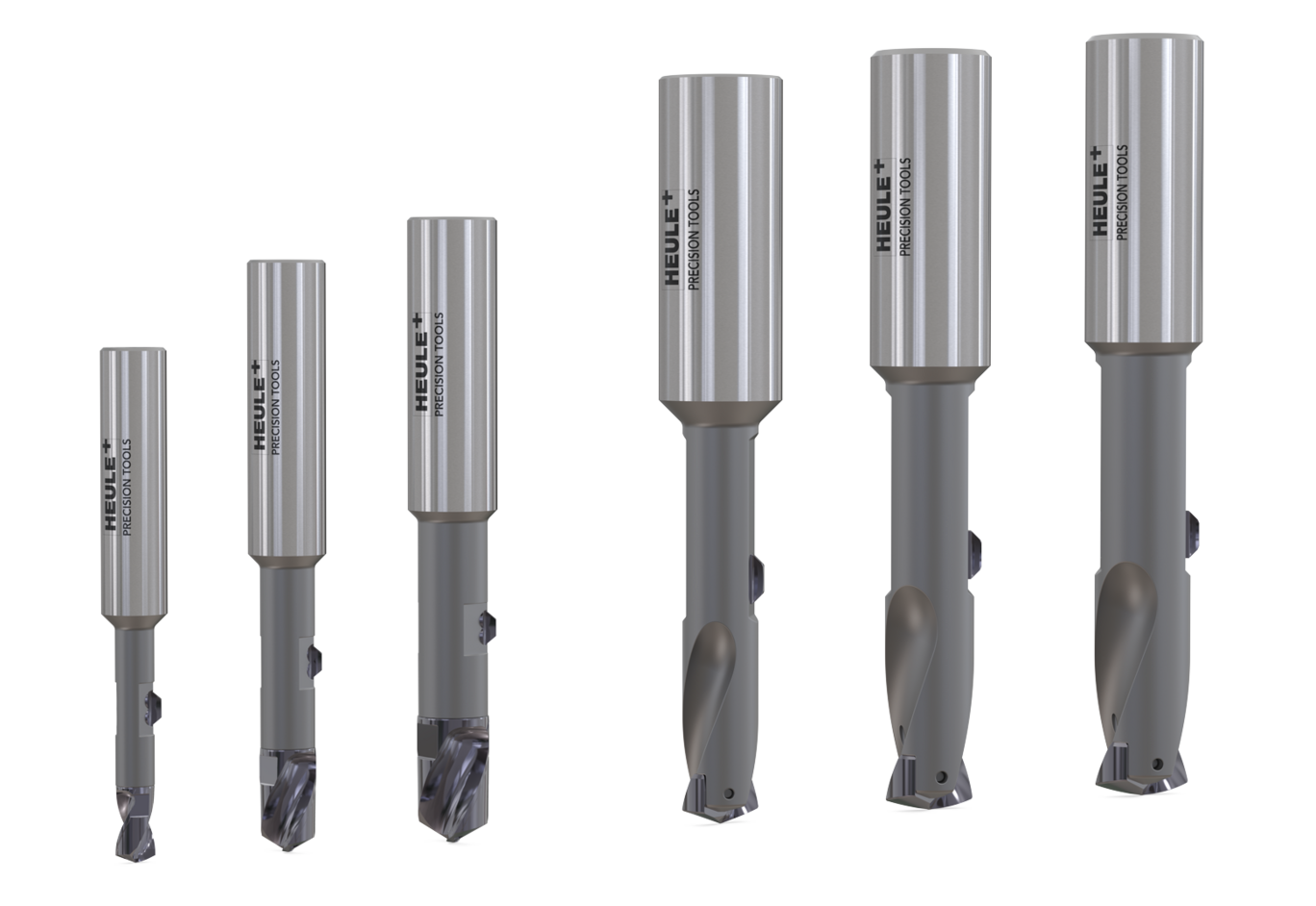

La gama estándar incluye herramientas para orificios de entre 5,0 mm y 11,5 mm de diámetro. Están disponibles con profundidad de perforación 1xd o 2xd. Las puntas de broca correspondientes están disponibles en tramos de 0,1 mm. Las cuchillas para el chaflanado corresponden a la serie SNAP5. Están disponibles a partir de 5,5 x 90° en tramos de 0,5 mm en versiones de corte hacia delante y hacia atrás o de corte únicamente hacia atrás. La capacidad chaflanado y el ángulo del chaflán están definidos geométricamente en la cuchilla y solo pueden modificarse utilizando una cuchilla con un diseño diferente.

Serie	Orificio	Profundidad del orificio1 x d	Profundidad del orificio 2 x d	Chaflán máx.
B	de Ø5,00 a Ø5,49 mm	5,5	11,0	Ø7,0 x 90°
B	Ø5,50 a Ø5,99 mm	6,0	12,0	Ø7,5 x 90°
C	de Ø6,00 a Ø6,49 mm	6,5	13,0	Ø8,0 x 90°
C	de Ø6,50 a Ø6,99 mm	7,0	14,0	Ø8,5 x 90°
D	de Ø7,00 a Ø7,49 mm	7,5	15,0	Ø9,0 x 90°
	de Ø7,50 a Ø7,99 mm	8,0	16,0	Ø9,5 x 90°
	de Ø8,00 a Ø8,49 mm	8,5	17,0	Ø10,0 x 90°
E	de Ø8,50 a Ø8,99 mm	9,0	18,0	Ø10,5 x 90°
	de Ø9,00 a Ø9,49 mm	9,5	19,0	Ø11,0 x 90°
	de Ø9,50 a Ø9,99 mm	10,0	20,0	Ø11,5 x 90°
	de Ø10,00 a Ø10,49 mm	10,5	21,0	Ø12,0 x 90°
F	de Ø10,50 a Ø10,99 mm	11,0	22,0	Ø12,5 x 90°
	de Ø11,00 a Ø11,49 mm	11,5	23,0	Ø13,0 x 90°
	Ø11,50 mm y más grandes	por encargo

Si su aplicación no permite una solución de nuestras herramientas de la gama estándar, entran en juego nuestros desarrolladores de herramientas. Así se crea una solución a medida para su aplicación.

Más información sobre desarrollos a medida

Desarrollo

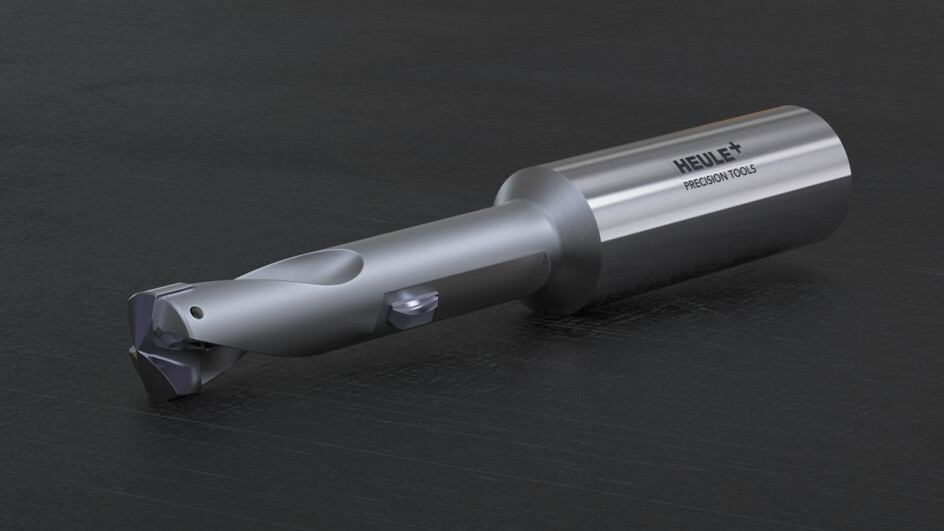

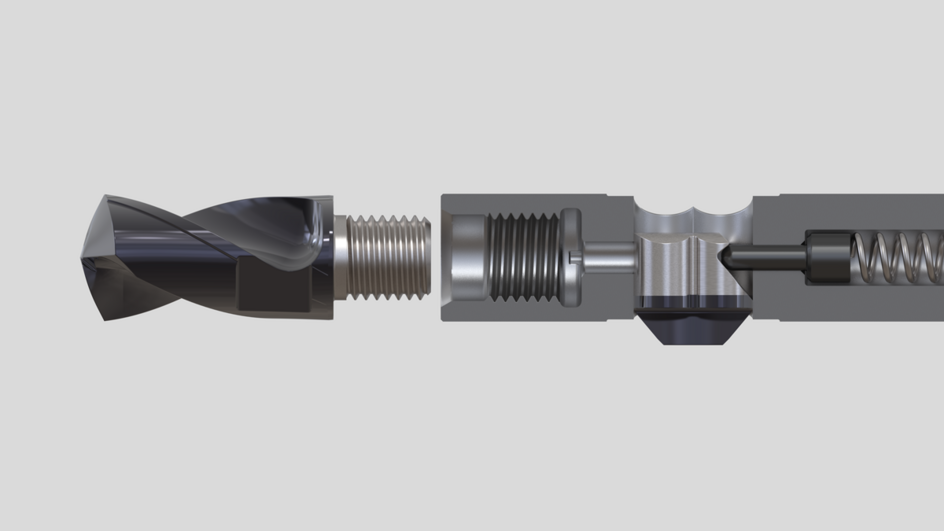

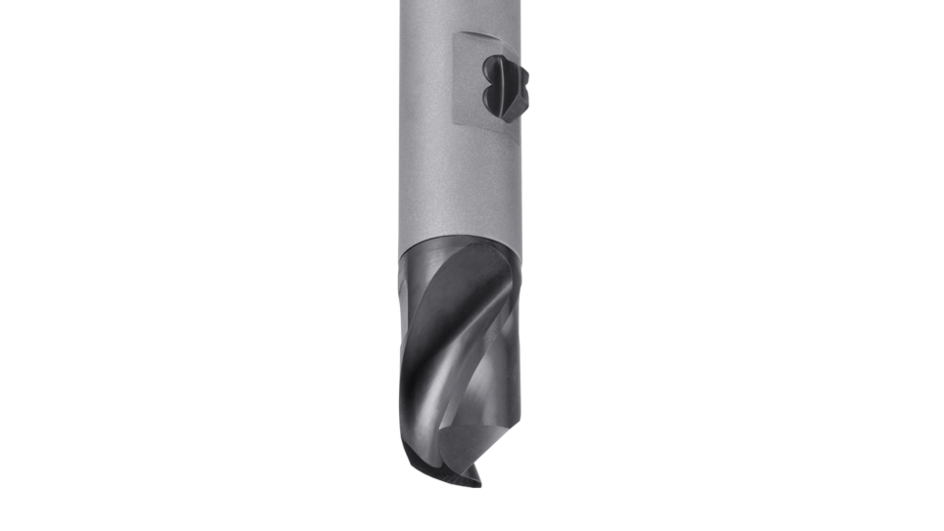

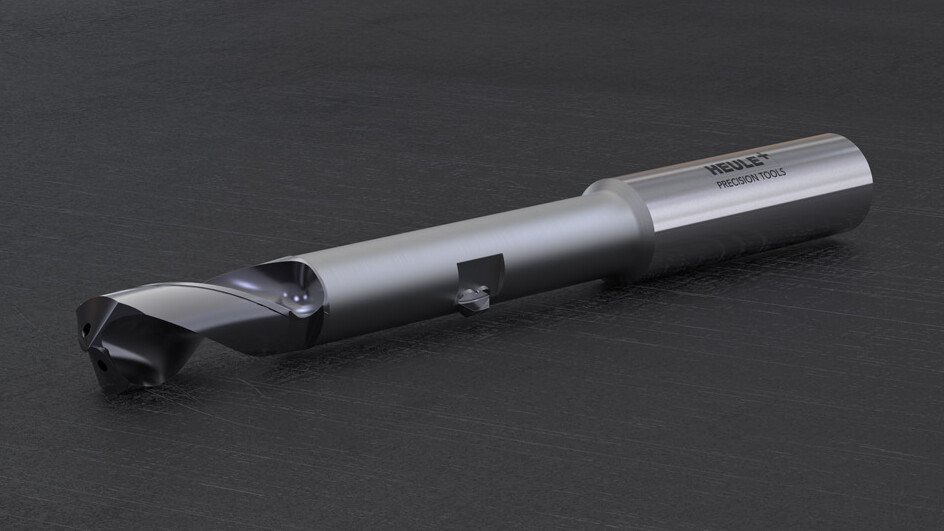

La herramienta combinada VEX tiene una punta de broca giratoria desenroscable y una cuchilla con tecnología SNAP integrada en el cuerpo de la herramienta para el chaflanado hacia delante y hacia atrás. Tanto la punta del taladro como la cuchilla están recubiertas de metal duro y son muy fáciles de cambiar. La cuchilla de chaflanado se mantiene móvil en el cuerpo de la herramienta mediante un bulón de control bajo la presión de un muelle.

Concepto de herramienta

Cuerpo de la herramienta
Bulón de control
Muelle
Pin distanciador
Tornillo de ajuste
Cuchilla SNAP
Punta de taladro

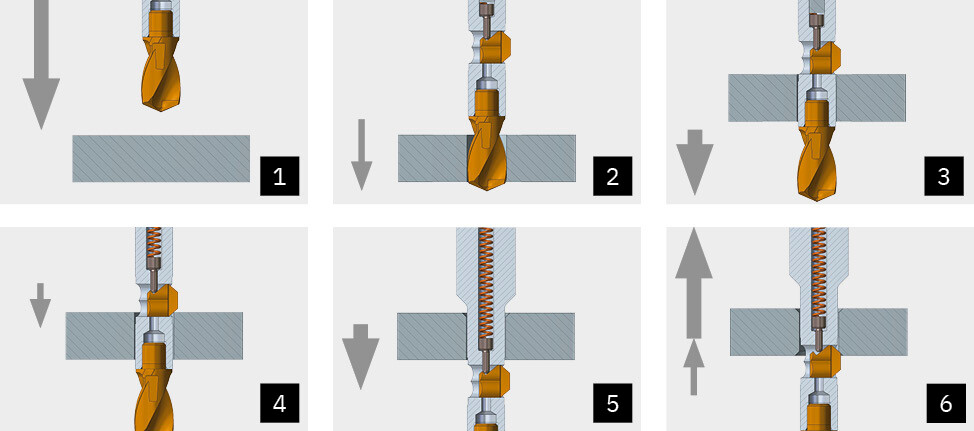

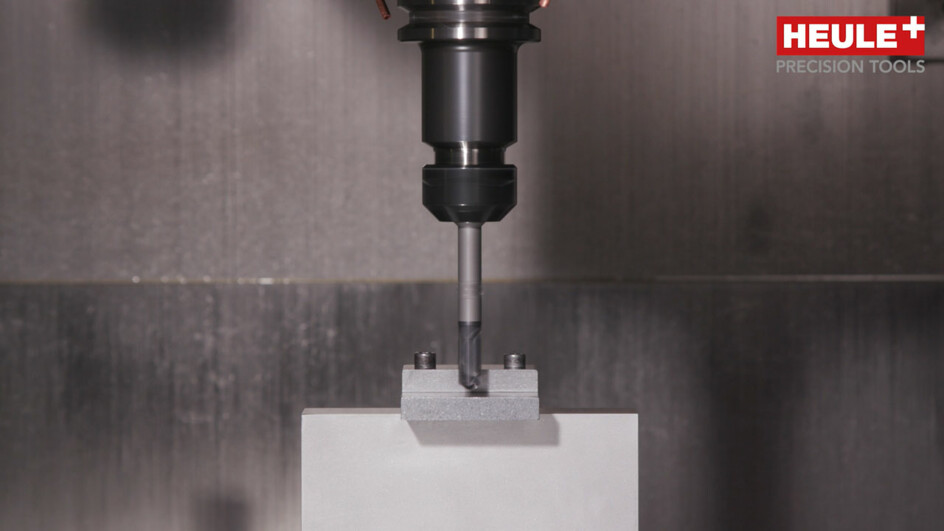

Descripción de los pasos del proceso

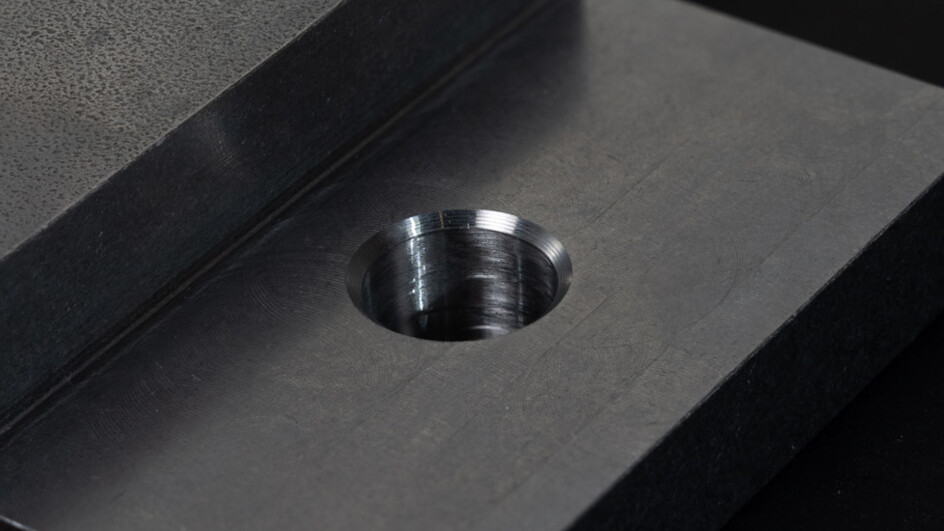

Después de una sola operación con la VEX, el orificio está terminado e incluso provisto de un chaflán en ambos bordes del orificio. Este proceso se realiza sin girar la pieza y sin cambiar de herramienta.

La broca espiral de alto rendimiento se encarga de la operación de perforación. Tras el taladrado, el chaflanado se realiza tanto en la parte delantera como en la trasera con el sistema integrado de SNAP. La cuchilla realiza el chaflán en el avance por vuelta. En cuanto se alcanza la capacidad chaflanado definida, la cuchilla se retrae radialmente en el cuerpo de la herramienta. A la salida del orificio, la cuchilla vuelve a la posición inicial a través del bulón de control accionado por resorte para poder crear el chaflán en el lado inverso.
