DEFA - Outil de chanfreinage pour une grande précision dimensionnelle

Chanfreinage de précision en poussant et en tirant en une passe pour matières difficiles.

L’outil de chanfreinage DEFA est un outil à double couteaux conçu pour usiner des chanfreins avant et arrière avec des dimensions précises, usinés en une passe sans avoir à inverser le sens de rotation de la broche et sans arrêter celle-ci. Le diamètre extérieur du chanfrein peut être prédéfini. L’outil DEFA est utilisé pour la production de matières difficiles à usiner et surtout quand une grosse bavure de percage est impliquée.

Spécificités / Avantages

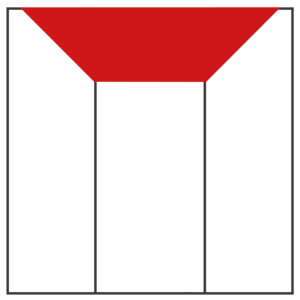

  • Chanfreins de perçages avant et arrière dans des matériaux difficiles à usiner en Une Passe.
  • Système à double coupe pour l’usinage d’alésage avec rainure de clavette, perçages transversaux et coupe interrompue.
  • La largeur du chanfrein peut être réglée directement sur l’outil au prorata de l’alésage.
  • Couteaux amovibles en carbure revêtus spécifiquement pour les matériaux à usiner.
  • Aucun marquage ou dommage sur la surface de l’alésage lors du passage de l’outil DEFA.

Utilisation

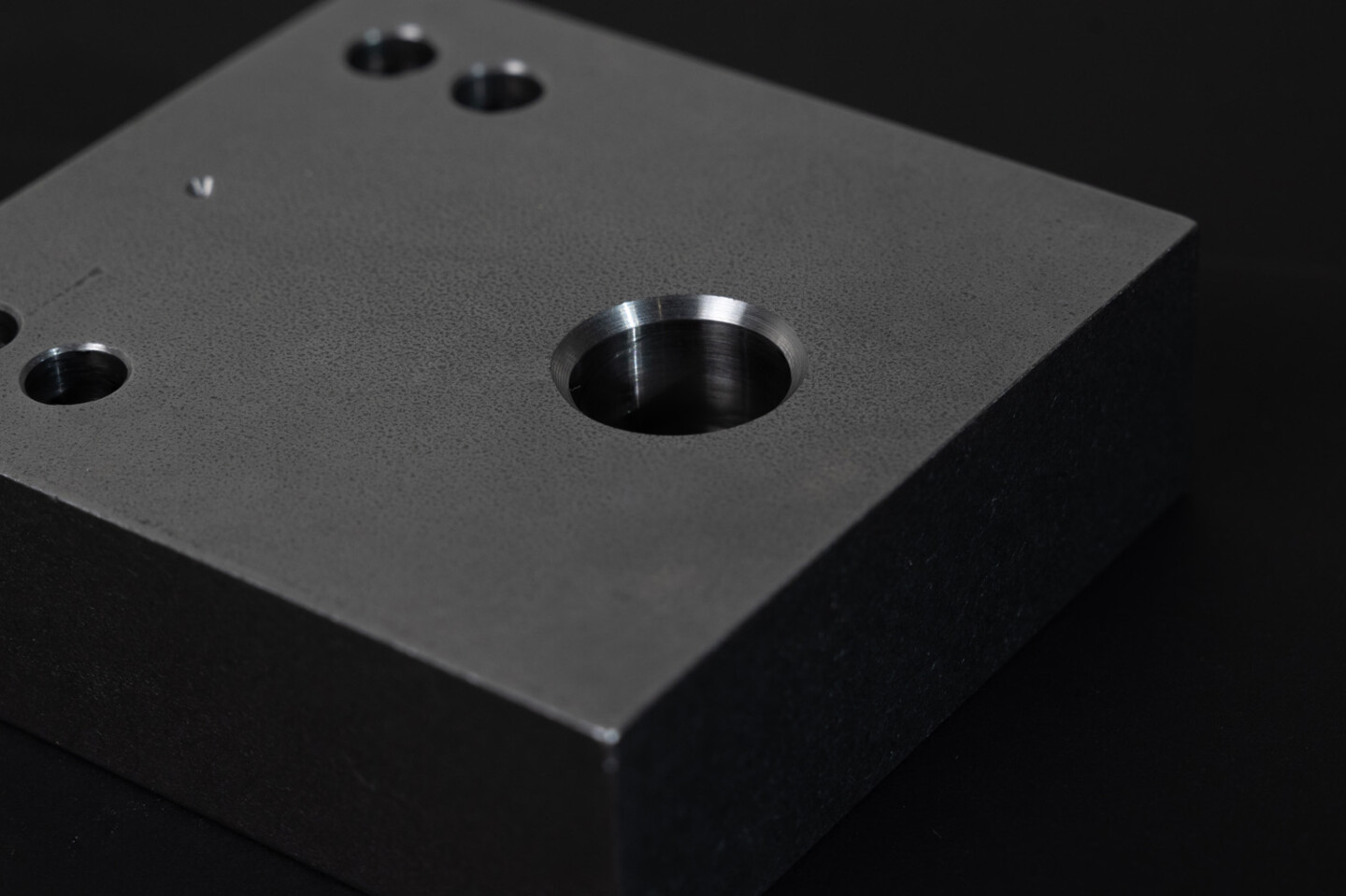

Le système DEFA a le même champ d’application que le système SNAP. Malgré cela les caractéristiques spécifiques du système DEFA continueront à rendre celui-ci indispensable. Le principe à double couteaux à liaison rigide permet de réaliser des usinages à 180° (lamages) avec coupes interrompues, l’usinage avec des trous transversaux peut être exécuté sans arrêter la rotation de la broche machine. En conséquence, le système DEFA est idéal là où les bords d’alésage sont discontinus en raison de rainures de clavette, de boursoufflures, de coupes interrompues etc.. L’outil DEFA est parfait pour l’usinage de matériaux à coupe difficiles tels que les titanes, inconels, alliages à base de nickel-chrome etc.. Dans l’industrie aéronautique les chanfreins doivent être souvent réalisés avec des tolérances strictes. Avec son réglage précis l’outil DEFA peut être mesuré à la dimension requise. Le diamètre du couteau sélectionné détermine la largeur de chanfrein indépendamment de la force de coupe. Cela garantit une grande productivité et une fiabilité du procédé.

Fonction

Le chanfreinage s’effectue à partir du coté perçage . Les deux couteaux sont sortis du boitier DEFA. Ils sont maintenus dans celui-ci par un système de commande rotatif. Les deux couteaux sont reliés entre eux par un porte- couteaux avec un système de contrôle. Tout d’abord le DEFA supprime la bavure, quand il se trouve en contact avec la surface de la pièce. Les couteaux se rétractent automatiquement de façon synchrone dans leur boitier tandis que le chanfrein supérieur est réalisé. Lorsque les couteaux sont parfaitement insérés dans le boitier DEFA, il avance dans le trou avec la rotation de broche machine. Le système de commande DEFA réduit au minimum l’effort de coupe. Cela exclut tout dommage à l’intérieur de l’alésage. A la fin de ce déplacement en sortie de pièces les couteaux sortent de leur logement et reviennent en position usinage. Le bord inférieur du trou peut être maintenant chanfreiné (Avance en marche arrière).Sortie en retour rapide.

Description

1. Système de contrôle
2. Queue de serrage
3. Porte couteau
4. Bascule
5. Couteau

Gamme produit

La gamme DEFA est constituée de trois plages d'outils. Dans ces gammes, des diamètres différents sont disponibles couvrant une plage d‘alésage. Pour plus de détails sur la gamme, voir le catalogue S.V.P.

Gammes d’outilPerçageDimension chanfrein
DEFA 4 – 6 Ø4.0 – Ø6.6 mm 0.1 – 0.6 mm
DEFA 6 – 10 Ø6.0 – Ø10.1 mm 0.1 – 0.85 mm
DEFA 9 – 24 Ø9.0 – Ø23.9 mm 0.1 – 2.0 mm
