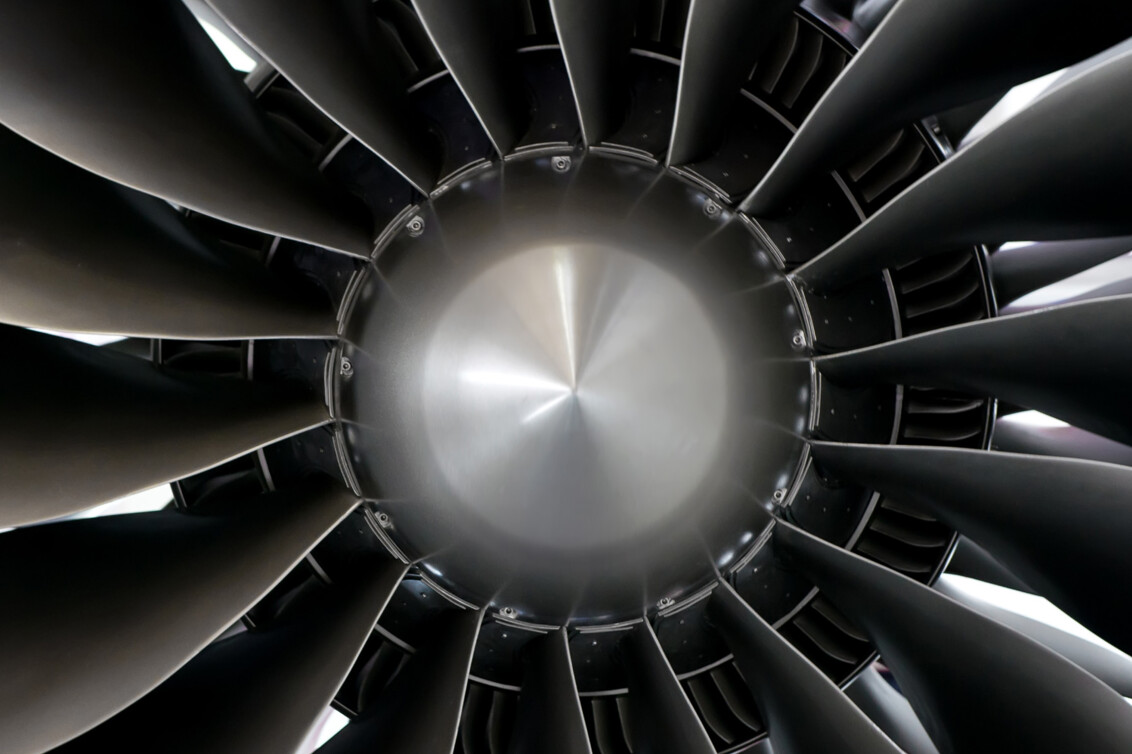

Alloggiamento per statore turbina a bassa pressione
Riduzione del 75% dei tempi di lavorazione per ogni foro.
Un produttore asiatico di turbine aeronautiche desiderava aumentare la produttività sostituendo un utensile per lamare inverso parzialmente manuale. Era anche ostacolato dal processo di sbavatura completamente manuale successivo alla lavorazione delle superfici del piano posteriore.
| Pezzo | Alloggiamento per statore turbina a bassa pressione |
| Foro | Ø7 mm |

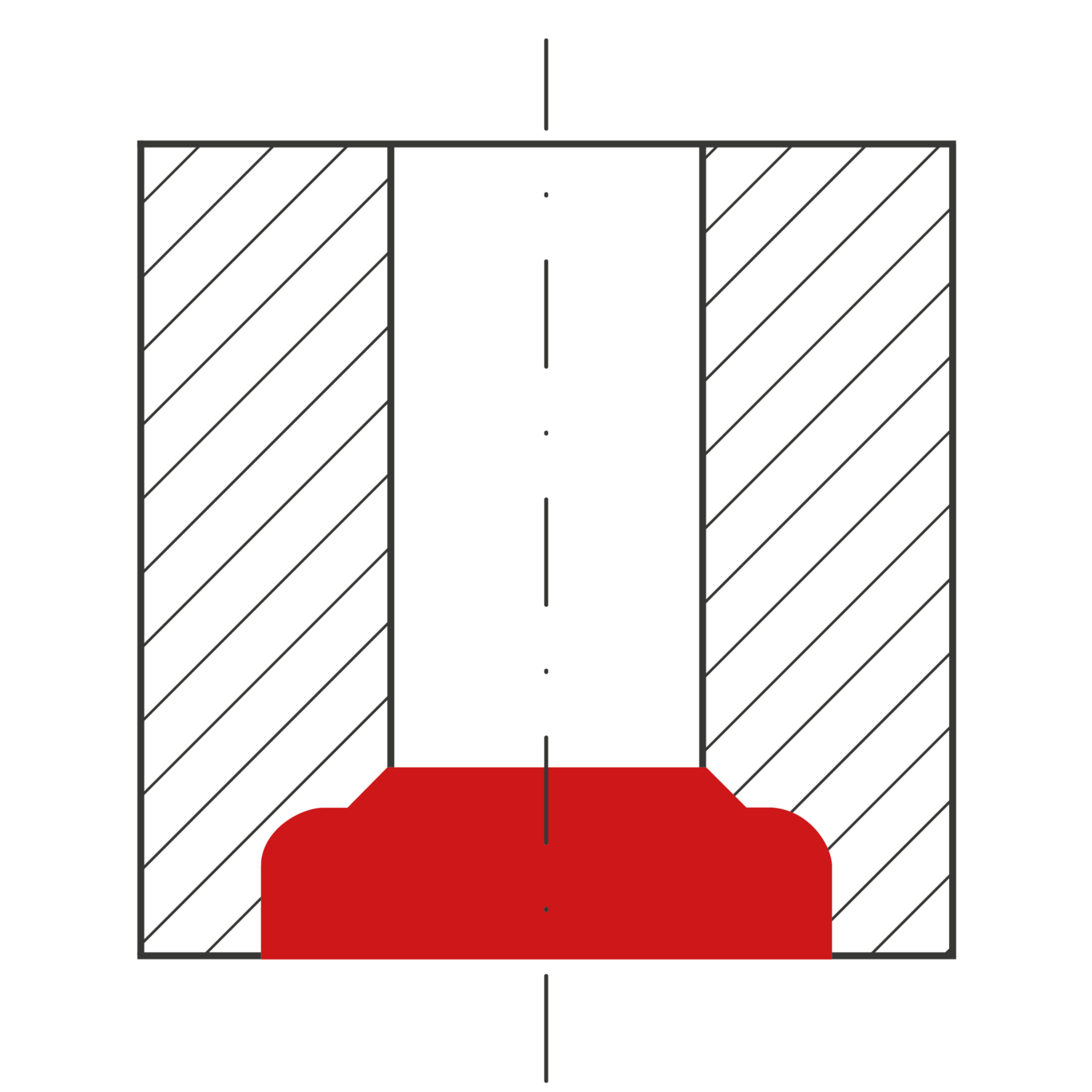

| Lamatura | con smussatura sul bordo interno del foro / Ø13 mm |
| Taglio | parzialmente interrotto |
| Materiale | Inconel 718 |
| Spessore del materiale | 4,0 mm |
| Macchina | STARRAG STC1000 |
| Volume di produzione stimato | 50 pezzi (3.200 fori) / anno |
HEULE ha presentato l’utensile per lamare SOLO, che si distingue per la sua maneggevolezza e l’elevata affidabilità produttiva. La costruzione di una lama personalizzata per il cliente, che applica contemporaneamente uno smusso al foro, elimina il processo di sbavatura aggiuntivo precedentemente richiesto.
| Utensile | SOLO |
| Lama | specifica per l’applicazione |
| Velocità di lavoro | 15 m/min |
| Avanzamento di lavoro | 0,03 mm/giro |
| Raffreddamento | refrigerante esterno |
Il nuovo processo riduce il tempo di lavorazione per un foro al 25% e l’occupazione totale della macchina per una parte da 3 ore a 1 ora.
