볼 밸브 | 유압 T피스 | 디버링

고객 적용분야

유압 구성품 및
볼트 연결부 / 피팅의 한국 제조사는 볼 밸브의 교차된 보어 디버링을 위한 보다 안전하고 효율적인 해결방법을 모색 중이었으며 공정을 이상적으로 자동화하는 목적을 갖고 있었습니다. 그 때까지, 직원들은 직접 브러시로 보어 엣지의 버를 힘들게 제거했습니다.

해결방법

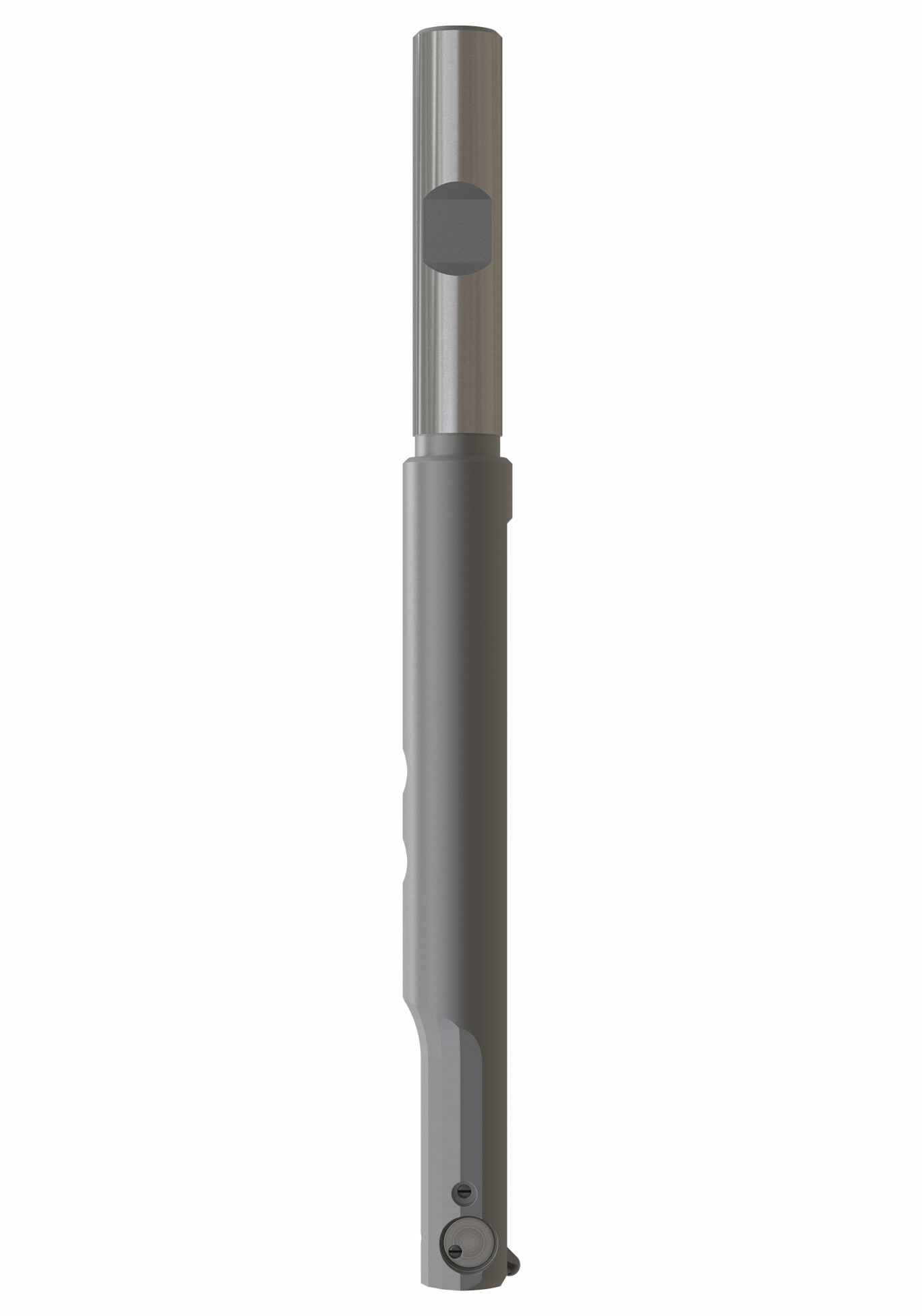

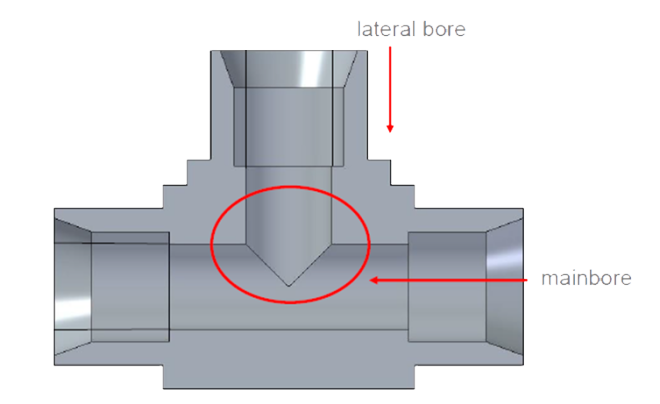

보어 직경이 1:1인 교차 보어의 디버링은 호일러에게도 어려운 과제였습니다. 지금까지 사용 가능한 공구 솔루션은 1:1 비율을 가진 높은 불균일한 보어를 디버링 할 수 없었습니다. 호일러는 이 해결책을 위해 완전히 새로운 접근방법을 찾아야 했습니다. 그리고 새로운 기계 기능을 사용하여 COFA 공구의 특수 버전인 COFA X 를 개발하였습니다 (COFA-X). 이러한 조합은 성공으로 이어졌습니다.

고객이 받는 혜택

디버링 공정 자동화의 가능성과 크게 개선된 공정 안정성으로 인해 고객이 상당히 비용을 절약하게 되었습니다. 유사한 T피스가 성공적인 파일럿 프로젝트를 통해 만들어 졌습니다.

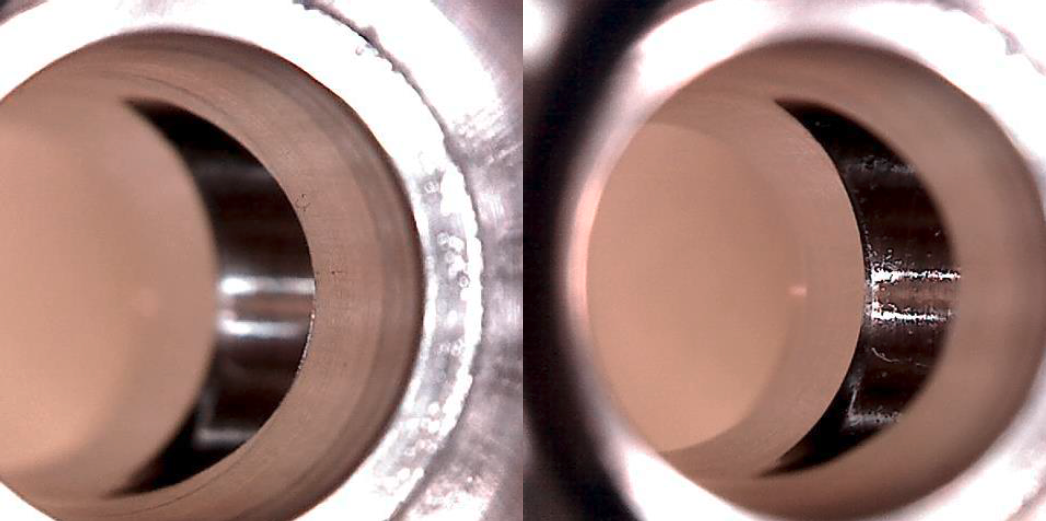

이미지는 COFA-X 처리 후 보어를 보여줍니다.

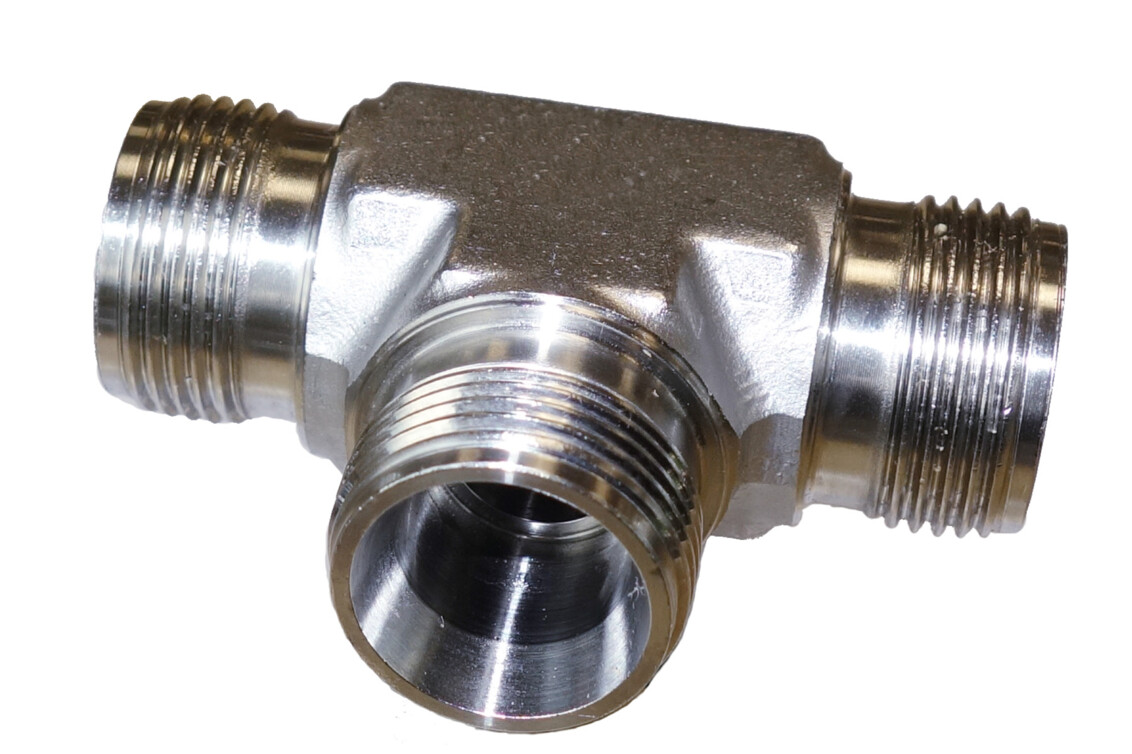

가공소재	볼 밸브 / 유압 T피스
교차 보어	Ø10.4 mm
메인 보어	Ø10.4 mm
소재	SS316
기계	DOOSAN CNC 소재

공구	COFA-X
속도	10 m/min
작업 이송	0.06 mm/rev
절삭유	외부 절삭유
