Rozwiązania narzędziowe od HEULE

Wszystkie innowacje od HEULE mają na celu ekonomiczność klienta. Oferujemy standardowe narzędzia i indywidualne rozwiązania dla wielu zakresów zastosowania.

Tool Selector
Gratowanie
1 2 3 4 5 6

Gratowanie

Dla wysokiej ekonomiczności i solidności

Narzędzia do gratowania HEULE gratują równe i nierówne krawędzie otworów do przodu i do tyłu w jednym kroku roboczym bez konieczności odwracania detalu lub zatrzymywania wrzeciona. Można je uniwersalnie stosować w obróbce ręcznej, a także CNC

  • Promieniowy, równomierny rezultat gratowania dzięki zdefiniowanemu ostrzu
  • Ukośne powierzchnie do 30°
  • Typowa grubość gratowania 0,2 – 1,4 mm
  • Zastosowanie od średnicy wiercenia 1,0 mm
  • Możliwość zastosowania do aluminium do stopów niklu / powlekanych ostrzy z twardego metalu
  • Prosta konstrukcja narzędzia i zasada działania dla bezpiecznego zastosowania
Więcej o gratowaniu
entgratwerkzeug-cofa-icon

COFA

Od Ø wiercenia 2,0 mm: gratowanie do przodu i do tyłu na równych i nierównych otworach w jednym działaniu

entgratwerkzeug-dl2-icon

DL2

Od Ø wiercenia 1,0 mm do Ø 2,1 mm: gratowanie do przodu i do tyłu na równych i lekko nierównych otworach w jednym cyklu roboczym

DL2
entgraten-querbohrungen-x-bores-icon

X-BORES

Rozwiązania dla klienta do gratowania otworów krzyżujących się, tak zwanych otworów przelotowych

Rozwiązania do specyficznego zastosowania

Dana aplikacja nie jest przedstawiona? Chętnie doradzimy i opracujemy rozwiązanie dostosowane do danego zastosowania.

1 2 3 4
Fazowanie
1 2 3 4 5

Fazowanie

Najwyższa efektywność kosztów i bezpieczeństwo procesowe

Narzędzia do fazowania HEULE usuwają zadziory z krawędzi wiercenia i tworzą fazę. Można przy tym obrabiać stronę przednią i tylną wiercenia w jednym cyklu roboczym. Są one odpowiednie zwłaszcza do obróbki CNC z dużą liczbą sztuk.

  • Kontrolowane fazowanie obu krawędzi wiercenia w jednym cyklu roboczym
  • Możliwość zastosowania bez ustawień wstępnych (SNAP)
  • Odpowiednie do otworów startych i gotowych
  • Możliwość użycia do wszystkich tworzyw / powlekane noża z twardego metalu
  • Możliwość użycia od średnicy wiercenia 2,0 mm
Więcej o fazowaniu
faswerkzeug-snap-icon

SNAP

Fazowanie do przodu i do tyłu w jednym cyklu roboczym

faswerkzeug-defa-icon

DEFA

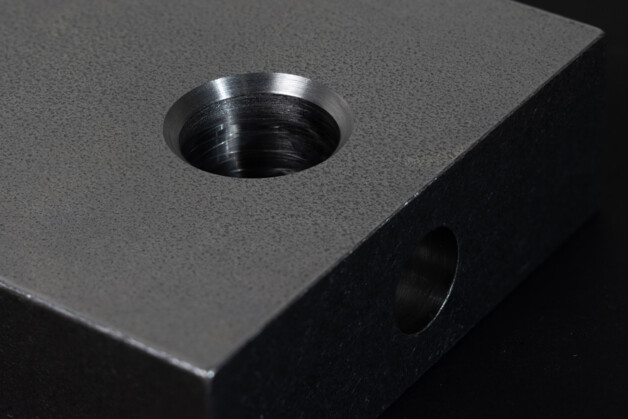

Fazowanie przerwanych otworów do przodu i do tyłu w jednym cyklu roboczym – również przy dużych zadziorach

Rozwiązania do specyficznego zastosowania

Dana aplikacja nie jest przedstawiona? Chętnie doradzimy i opracujemy rozwiązanie dostosowane do danego zastosowania.

1 2 3
Pogłębianie
1 2 3 4 5 6 7

Pogłębianie

Do maksymalnej optymalizacji procesu

Narzędzia do pogłębiania HEULE obrabiają tylne strony otworów bez odwracania detalu. W ten sposób możliwa jest bezpieczna produkcja na maszynie, bez zmiany mocowania lub bez ingerencji ręcznych.

  • Pogłębianie do 2,3 × średnica wiercenia
  • Pogłębianie cylindryczne, pogłębianie kształtowe, pogłębianie czołowe i pogłębianie stożkowe bez karbów
  • Możliwe przerwane przejście
  • Prosta konstrukcja narzędzia i bezpieczna obsługa
  • Możliwość użycia do wszystkich tworzyw/noży z twardego metalu z powłoką zależną od materiału
Więcej o pogłębianiu
plansenken-rückwärts-bsf

BSF

Pogłębianie płaskie wsteczne do 2,3 × Ø wiercenia

BSF
senkwerkzeug-solo

SOLO

Pogłębianie płaskie i kształtowe do przodu i do tyłu w jednym cyklu roboczym – możliwe cięcie przerywane

kegelsenken-ghk-icon

GH-K

Pogłębiacze stożkowe do metalu od Ø 3 mm do Ø 45 mm

Rozwiązania do specyficznego zastosowania

Dana aplikacja nie jest przedstawiona? Chętnie doradzimy i opracujemy rozwiązanie dostosowane do danego zastosowania.

1 2 3 4
Wiercenie+
1 2 3

Wiercenie łączone

Gwarantowana wysoka ekonomiczność

Narzędzia łączone do wiercenia od HEULE upraszczają procesy produkcyjne przez połączenie wiercenia z gratowaniem, fazowaniem lub pogłębianiem. Dzięki indywidualnemu projektowaniu klient osiąga maksymalną optymalizację czasu procesowego.

  • Do głębokości wiercenia do 2 × średnica wiercenia
  • Wykonanie wielu kroków roboczych w jednym cyklu roboczym – do 3 funkcji w jednym narzędziu łączonym do wiercenia
  • Specyficzne dla danego zastosowania narzędzia do różnych wymogów
  • Krótki czas przezbrajania i czas dodatkowy dzięki prostej obsłudze
Więcej o łączonym wierceniu
bohren-fasen-werkzeug-icon

VEX: Wiercenie i fazowanie

Ekonomiczne wiercenie połączone z fazowaniem do przodu i do tyłu w jednym cyklu roboczym w zakresie Ø 5,0 do 11,5 mm

VEX
bohren-fasen-senken-combi-icon

Wiercenie, fazowanie i pogłębianie

Połączenie wiercenia, fazowania i pogłębiania w jednym cyklu roboczym bez zmiany narzędzia

Anwendung-Kompensation

Wiercenie i pogłębianie

Połączenie wiercenia i pogłębiania na nierównych powierzchniach z kompensacją

Rozwiązania do specyficznego zastosowania

Dana aplikacja nie jest przedstawiona? Chętnie doradzimy i opracujemy rozwiązanie dostosowane do danego zastosowania.

1 2 3 4
