Wiercenie łączone

Ekonomiczne wiercenie łączone z gratowaniem, fazowaniem lub pogłębianiem

Tool Selector

Dzięki narzędziom kombinowanym do wiercenia firmy HEULE mogą Państwo połączyć Wiercenie z fazowaniem do przodu i do tyłu w jednym cyklu roboczym – bez zatrzymywania wrzeciona i bez konieczności obracania Detalu. Nasze narzędzia kombinowane przeznaczone do Państwa maszyn CNC w wymierny sposób skracają czasy cyklu i zwiększają wydajność produkcji seryjnej.

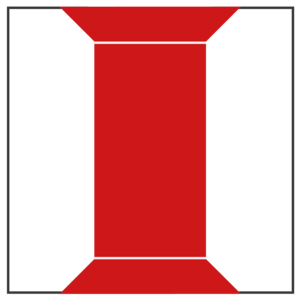

Schemat obróbki VEX: Wiercenie z jednoczesnym fazowaniem przednim i tylnym w jednym etapie procesu.

VEX

Ekonomiczne wiercenie połączone z fazowaniem do przodu i do tyłu w jednym cyklu roboczym w zakresie Ø 5,0 do 17,0 mm

VEX

DCC

Wiertło pełnowęglikowe połączone z fazowaniem do przodu i do tyłu w jednej operacji w zakresie Ø 4,0 do 10,0 mm

DCC

Module Line

Twoje wiertło w połączeniu z naszym modułem fazowania do jednoczesnej obróbki od Ø wiercenia 18,0 mm

Module Line

Rozwiązania do specyficznego zastosowania

Dana aplikacja nie jest przedstawiona? Chętnie doradzimy i opracujemy rozwiązanie dostosowane do danego zastosowania.

Indywidualny rozwój Formularz zgłoszenia

1 2 3 4

Wiercenie, Gratowanie i Fazowanie jednocześnie – jak to działa

W przypadku narzędzi kombinowanych firmy HEULE jedno narzędzie wykonuje kilka etapów obróbki. Podczas gdy wiertło wykonuje detal z otworem wierconym o pożądanych wymiarach, zintegrowane ostrze do fazowania lub gratowania w tym samym cyklu roboczym wykonuje gratowanie po obu stronach krawędzi otworu. Bez konieczności wymiany narzędzia, bez obracania, bez dodatkowego etapu procesu: Detal wychodzi z Maszyny w stanie gotowym do użycia. Pozwala to z jednej strony zaoszczędzić czas pracy Maszyny, a z drugiej strony ogranicza konieczność ręcznych interwencji, a tym samym potencjalne źródła błędów. Efektem jest niezmiennie wysoka jakość obróbki, co doskonale sprawdza się w produkcji seryjnej.

Narzędzia łączone do wiercenia od HEULE upraszczają procesy produkcyjne przez połączenie wiercenia z gratowaniem, fazowaniem lub pogłębianiem.

Operator maszyny sterujący maszyną CNC w celu ustawienia procesu obróbki

Zoptymalizowany czas procesowy

Wykonanie wielu etapów roboczych w jednym cyklu roboczym – do 3 funkcji w jednym narzędziu łączonym
Bez konieczności odwracania detalu lub zatrzymania wrzeciona
Asortyment standardowy
Maksymalna optymalizacja czasu procesowego z rozwiązaniami dla klienta

Narzędzie wielofunkcyjne VEX zapewnia precyzyjny otwór wiercony z dwustronną fazą

Praca bezpieczna procesowo

Prosta konstrukcja
Wytrzymała budowa
Bezpieczny procesowo sposób działania

Bezpieczne zastosowanie

Łatwo wymieniane noże wiercące i noże fazowania z twardego metalu
Krótki czas przezbrajania i czas dodatkowy dzięki prostej obsłudze

Narzędzie wielofunkcyjne HEULE VEX do niezawodnego Wiercenia oraz fazowania do przodu i do tyłu

Duża wariancja

Specyficzne narzędzia do różnych aplikacji

Webseite_Vorschau_Anwendungen_nur Bild16

Szerokie możliwości zastosowania

Do głębokości wiercenia do 2 × średnica wiercenia

Skrócenie czasu taktu

Połączenie kilku etapów obróbki w jednym narzędziu pozwala w wymierny sposób skrócić czas obróbki każdego otworu wierconego

Oszczędność kosztów

Brak konieczności wymiany narzędzi, brak konieczności ponownego mocowania, mniejsza liczba narzędzi w obiegu

Pogłębianie ryzyka błędów

Wyeliminowanie czynności wykonywanych ręcznie, takich jak przemieszczanie elementów lub wymiana narzędzi

Skrócenie czasu realizacji

Zautomatyzowany proces realizowany we własnym zakładzie oraz wyeliminowanie operacji gratowania wykonywanych na zewnątrz

Niższe obciążenie maszyn

Bardziej wydajna obróbka pozwala uwolnić moce produkcyjne maszyn na potrzeby innych operacji.

Obsługa

Łatwa i bezpieczna obsługa podczas konserwacji i Wymiany noża.

1 2 3 4 5 6

Narzędzie wielofunkcyjne VEX wykonuje proces wiercenia i wykańczania przedniej oraz tylnej części otworu wierconego w jednym przejściu

1 / 2

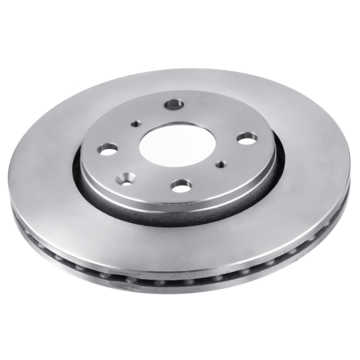

Tarcza hamulcowa | Przez kilka kroków roboczych w jednym narzędziu do jak najlepszej efektywności kosztów.

Więcej o tarczy hamulcowej Wszystkie przykłady zastosowań

1 / 2

Wieniec zębaty | Redukcja czasu cyklu o 34%.

Więcej o wieńcu zębatym Wszystkie przykłady zastosowań

Jesteśmy partnerem dla naszych klientów. Jako doświadczony dostawca rozwiązań HEULE oferuje sprawdzony asortyment standardowy i indywidualny rozwój ze szwajcarską precyzją. Zawsze koncentrujemy się przy tym na: skróceniu czasu procesów i redukcji kosztów jednostkowych klienta.

heule-konstruktion-entgratwerkzeuge-sitzung

Więcej o HEULE

Kombinowane narzędzie wiertnicze to precyzyjne narzędzie do obróbki CNC, które w jednym cyklu roboczym wykonuje Wiercenie oraz Fazowanie (lub Wiercenie i Gratowanie). Narzędzia kombinowane do wiercenia firmy HEULE, takie jak VEX i DCC, zostały specjalnie zaprojektowane do jednoczesnego wykonywania otworu wierconego oraz fazowania przedniego i tylnego – bez konieczności obracania detalu ani zatrzymywania wrzeciona.

Podczas gdy wiertło wykonuje otwór wiercony, wbudowany nóż do fazowania lub gratowania wykonuje gratowanie. Najpierw przeprowadzane jest gratowanie na przedniej stronie otworu, a podczas wysuwania następuje obróbka tylnej strony. Wszystko odbywa się automatycznie w jednym cyklu roboczym. Nie ma przy tym potrzeby ponownego mocowania, pozycjonowania ani obracania detalu.

Największą zaletą jest skrócenie czasu trwania procesu, wynikające z połączenia kilku etapów obróbki. Ponieważ nie jest konieczna wymiana narzędzi, obracanie detalu ani zatrzymywanie wrzeciona, można pominąć kilka etapów procesu. Pozwala to na osiągnięcie znacznych oszczędności kosztów, zwłaszcza w produkcji seryjnej, np. w przypadku tarcz hamulcowych lub wałów korbowych.

Zarówno VEX, jak i DCC to rozwiązania narzędziowe, w których firma HEULE na stałe wbudowała technologię cięcia w korpus wiertła. W przypadku systemu VEX jest to wymienna końcówka wiercąca, natomiast w systemie DCC – wiertło z węglika spiekanego. Natomiast w przypadku linii Module Line, w celu uzyskania maksymalnej oszczędności czasu i najwyższej jakości, Państwa istniejący korpus wiertniczy jest uzupełniany o moduł Fasmodul.

Narzędzia kombinowane do wiercenia firmy HEULE nadają się do obróbki wszystkich popularnych tworzyw stosowanych w produkcji CNC – od aluminium, przez stal, aż po stal nierdzewną. Noże z węglików spiekanych są poddawane powlekaniu dostosowanemu do danego tworzywa i można je dobierać w zależności od rodzaju obrabianego tworzywa.

Tak. Jeśli standardowe narzędzia nie spełniają wymagań Państwa konkretnej Aplikacji, firma HEULE wspólnie z Państwem opracuje dostosowane do potrzeb narzędzie kombinowane, np. również w połączeniu z Pogłębianiem. Jako doświadczeni specjaliści w zakresie rozwiązywania problemów analizujemy geometrię otworów, materiały oraz wymagania procesowe i opracowujemy Rozwiązanie, które idealnie pasuje do Państwa potrzeb. Prosimy o kontakt za pośrednictwem formularza zapytania.
