SOLO

Seria SOLO do plandek i formowania przód/tył w jednej operacji

Asortyment

Narzędzie do pogłębiania kształtowego SOLO jest dostępne w dwóch wariantach. Z jednej strony występuje SOLO do obróbki tworzyw z wysoką prędkością skrawania, z drugiej strony SOLO2 do obróbki z niską prędkością skrawania.

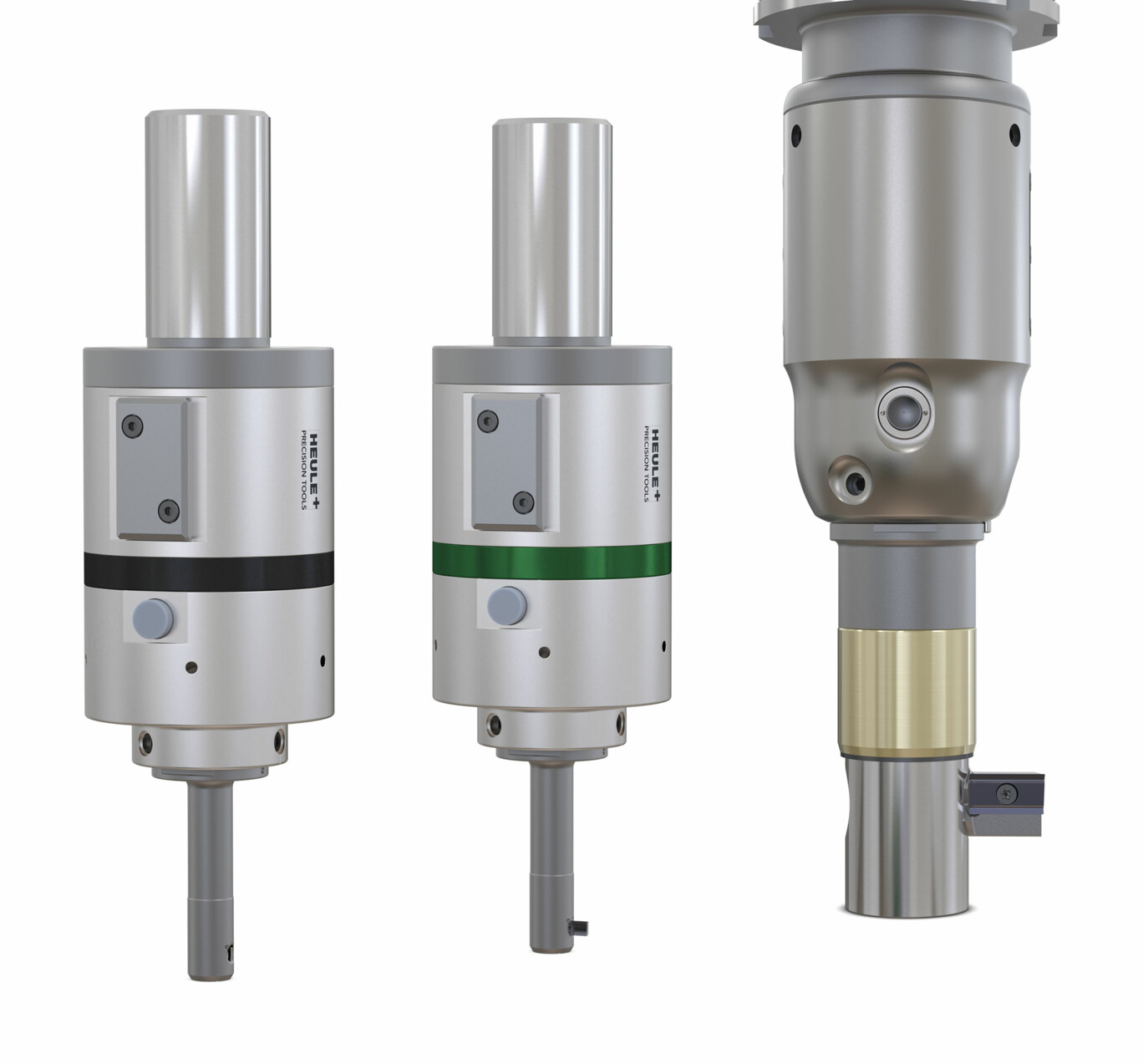

Kryteria	SOLO	SOLO2	SOLO25
Zakres średnic otworów	Ø6,0–Ø25,0	Ø6,0–Ø25,0	Ø25,0–Ø45,0

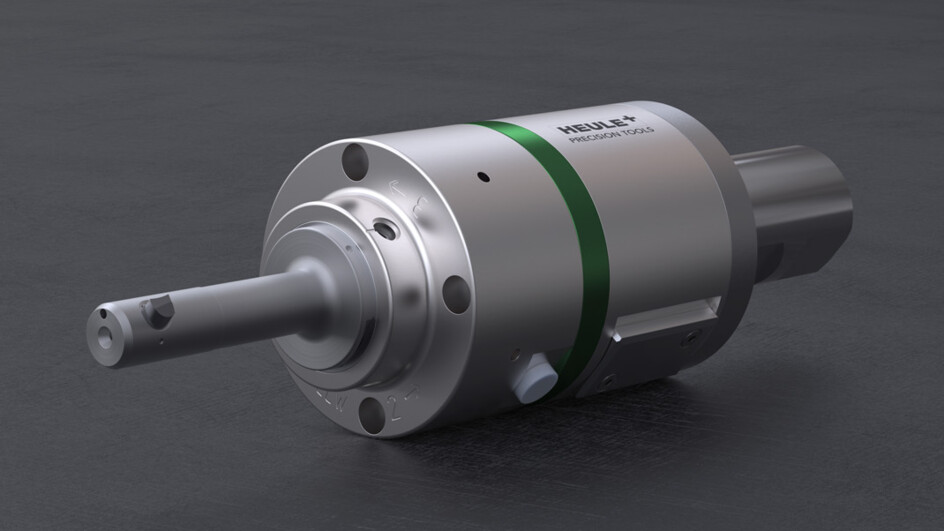

Kolor pierścienia środkowego	czarny	zielony	brak koloru
Pozycja noża przy zatrzymaniu wrzeciona	Wsunięta	Wysunięta	Wysunięta
Prędkość obrotowa wyprowadzania	1900 U/min	Zatrzymanie wrzeciona	Zatrzymanie wrzeciona
Prędkość obrotowa wprowadzania	Zatrzymanie wrzeciona	1900 U/min	2200 U/min
Prędkość obrotowa obróbki	> 1900 U/min	0–1500 U/min	0–1500 U/min

Ponieważ wszystkie systemy są każdorazowo dopasowane do zastosowania specyficznego dla danego użytkownika, nie występuje standardowy asortyment. Chętnie służymy poradą w kwestii indywidualnego rozwiązania.

Do formularza zapytania

Konstrukcja

Z SOLO firma HEULE oferuje bardzo wytrzymałe systemy narzędzi do pogłębiania. Mechaniczny sposób pracy w połączeniu z prostą konstrukcją gwarantuje najwyższe bezpieczeństwo procesowe i minimalny nakład konserwacyjny. Na zewnątrz oba systemy niewiele się różnią. Konstrukcja mechaniczna jest jednak różna.

Obudowa sterowania i trzon są w obu wariantach standardem. Obudowa noża, wahacz sterowania i nóż są planowane indywidualnie odpowiednio do wymogów klienta. W jednostce sterowania uszczelnionej przed zabrudzeniami i chłodziwem umieszczone są każdorazowo dwa ciężarki sił odśrodkowych. Wymienne ręcznie nóż z twardego metalu ma geometrię noża i powłokę typowe dla materiału.

Narzędzie SOLO do przedniego i tylnego pogłębiania w jednym przejściu

Narzędzie SOLO do pojedynczego pogłębiania i formowania przedniej i tylnej strony

Konstrukcja narzędzia

Nóż
Wahacz
Obudowa noża
Pierścień środkowy
Obudowa sterowania
Trzon
Śruba zaciskowa

SOLO | Wymiana noża

SOLO | Zmiana obudowy sterowania

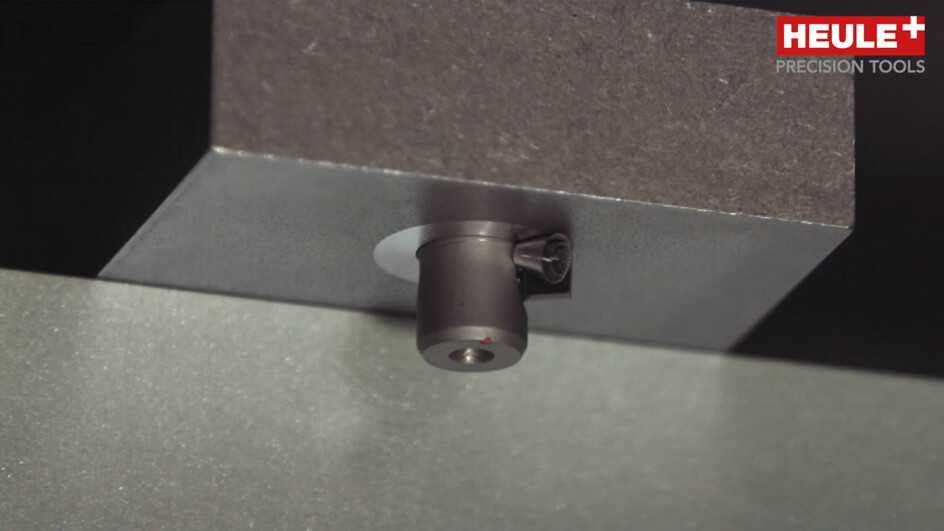

Narzędzie SOLO do pogłębiania czołowego i wstecznego w jednej operacji wiercenia

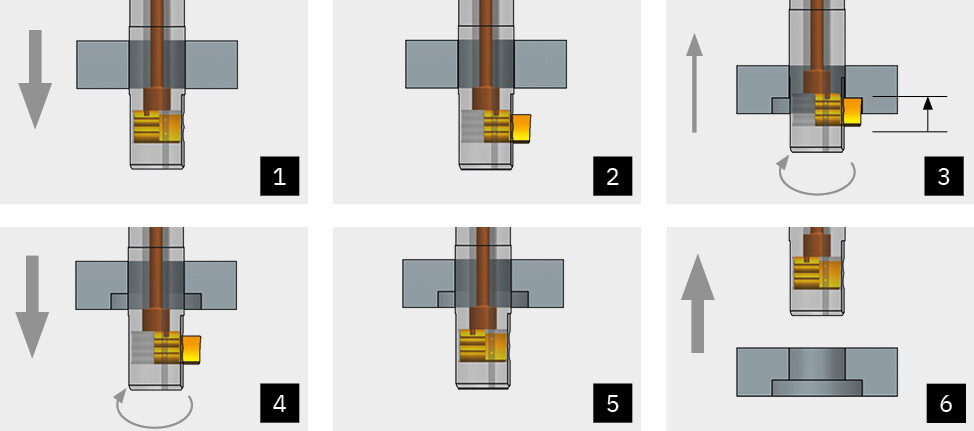

Sposób pracy

Narzędzie do pogłębiania SOLO może być szybko stosowane bez podpory dynamometrycznej i bez dopasowania maszyny. Obróbka z pogłębianiem następuje z tej samej strony co poprzednia obróbka z wierceniem. Wymienny ręcznie nóż jest skutecznie wyprowadzany przez powstałą przez prędkość obrotową aktywacji siłę odśrodkową.

Zintegrowane ciężarki sił odśrodkowych znajdują się przy zatrzymaniu wrzeciona w centrum jednostki sterowania. Jeśli wrzeciono jest włączane przez prędkość obrotową aktywacji, ciężarki sił odśrodkowych poruszają się na zewnątrz do oporu. Przy zatrzymaniu wrzeciona siły sprężynowania ponownie wprowadzają ciężarki sił odśrodkowych w ich pozycję wyjściową. Przekładnia przekształca ten ruch radialny w ruch rotacyjny i przenosi go na wahacz sterowania. Umieszczony mimośrodowo sworzeń w wahaczu sterowania zazębia się w rowku na nażu. Kiedy wahacz sterowania obraca się, nóż ruchomo umieszczony w obudowie noża jest wsuwany lub wysuwany radialnie. Takie wysuwanie i wsuwanie noża następuje gwałtownie i bez opóźnienia.

Pobieranie

Odwiedź naszą strefę pobierania, aby uzyskać szczegółowe informacje, filmy lub instrukcje obsługi.

SOLO | Dokumentacja

pdf ・ 853,5 KB

SOLO | Informacje o programowaniu

pdf ・ 295,2 KB

SOLO | Instrukcje konserwacji

pdf ・ 326,6 KB

Do centrum mediów i pobierania

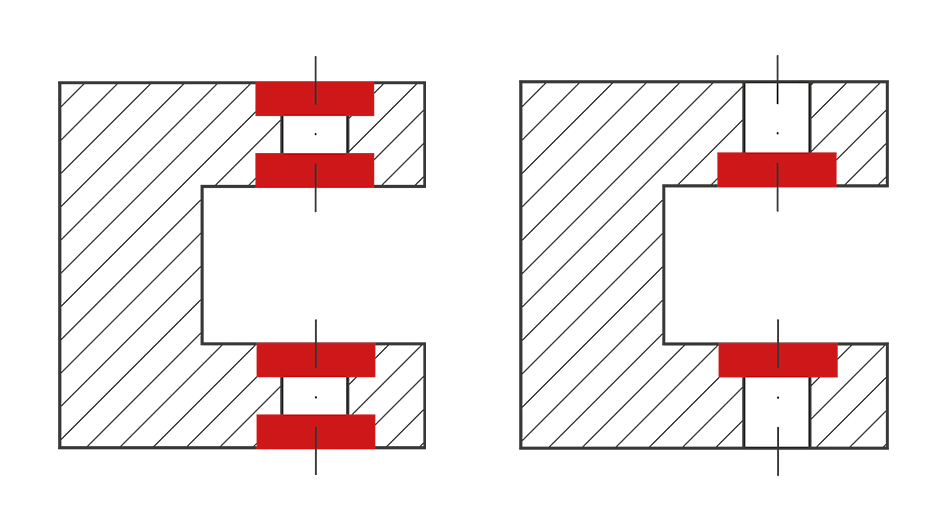

Narzędzie SOLO do plandek przednich i tylnych w jednym otworze (schemat)

1 / 3

Obudowa stojana turbiny niskociśnieniowej | Redukcja czasu obróbki na otwór wiercony o 75%.

Więcej o obudowie stojana turbiny niskociśnieniowej Wszystkie przykłady zastosowań

Narzędzie SOLO do napawania i formowania otworów przelotowych w jednej operacji

1 / 3

Elementy do przekładni ciągnika | Przez kompletne rozwiązanie klient obrabia 8 części na jednej zmianie mocowania.

Więcej o częściach do przekładni ciągnika Wszystkie przykłady zastosowań

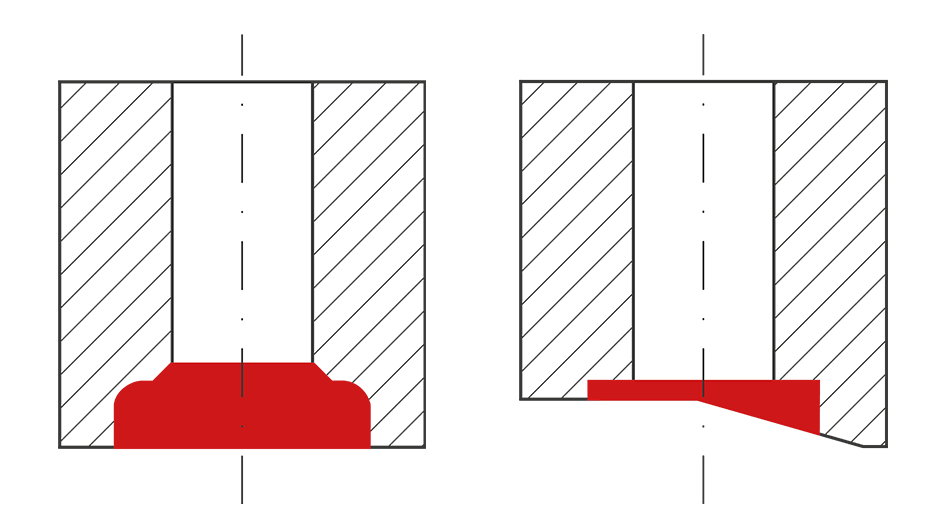

BSF: tylne licowanie punktowe w dolnej części otworu w sekcji

Webseite_Vorschau_Anwendungen_nur Bild22

1 / 3

Bęben z kołem łańcuchowym | Rozwiązanie bezpieczne procesowo do pogłębiania czołowego połączeń śrubowych.

Więcej o bębnie z kołem łańcuchowym Wszystkie przykłady zastosowań
