Element widłowy
Oszczędność czasu dzięki gratowaniu bezpiecznemu procesowo i brakowi konieczności poprawek ręcznych.

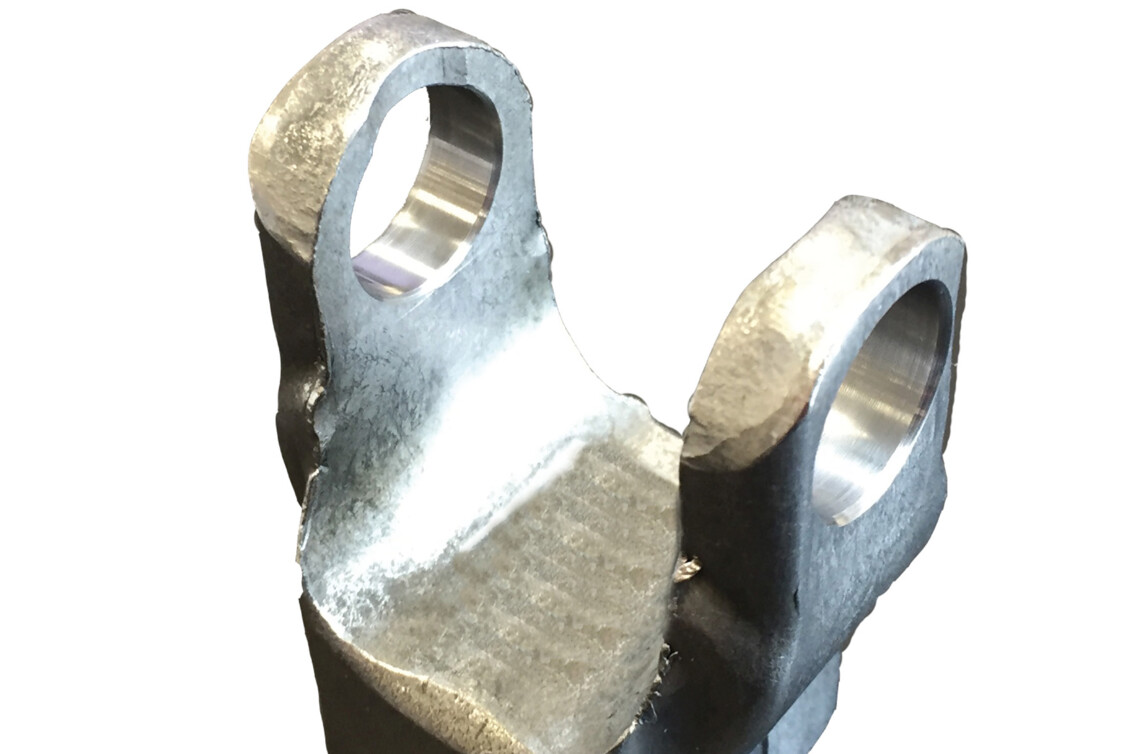

Szwajcarski dostawca niemieckiego przemysłu motoryzacyjnego gratował dotąd element widłowy, który jest stosowany w kolumnie kierownicy, mozolnie – ręcznie. Po dostrzeżeniu problemu polegającego na tym, że ręczne gratowanie jest zbyt czasochłonne i prowadzi do przestojów w produkcji, przedsiębiorstwo szukało nowego rozwiązania.
| Detal | Element widłowy |
| Ø wiercenia | 15,0 mm |
| Wielkość gratowania | maks. 0,3 mm |
| Tworzywo | Stal |
| Maszyna | Centrum frezowania Hermle |
| Obróbka | osiowa |
| Chłodzenie | Chłodzenie zewnętrzne, 30 barów Ciśnienie |
| Wymiary | d = 15,0 mm, H = 42,0 mm, E = 28,0 mm |
| Wolumen produkcyjny | 200 000 wierceń na rok |

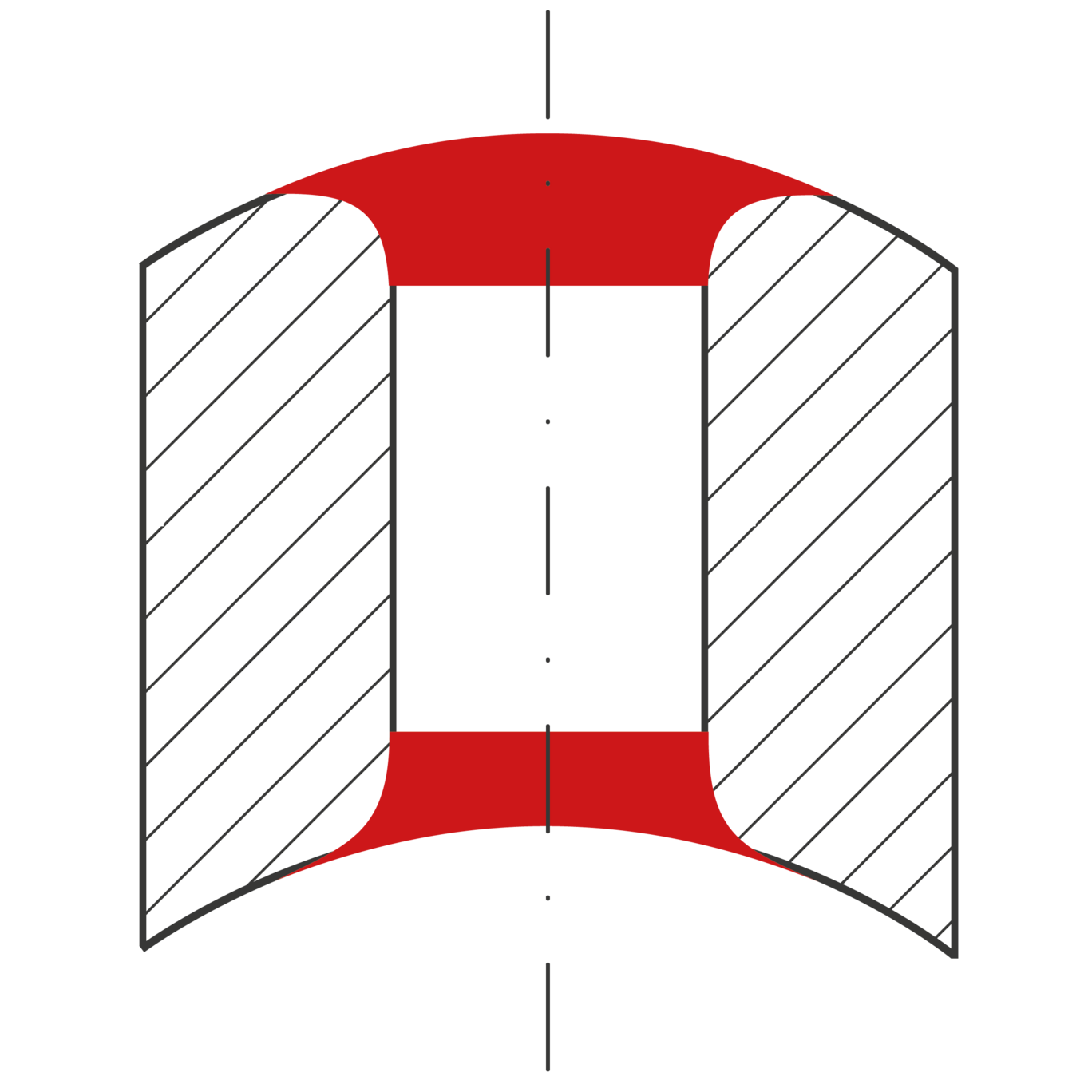

Gratowanie elementu widłowego jest sprawdzonym zastosowaniem narzędzia COFA. Wymóg klienta, aby maksymalnie zminimalizować czas cyklu obróbki, prowadził do szczególnego rozwiązania. Średnica 15,0 mm może być obrabiana także z narzędziem standardowym COFA. Aby możliwa była praca z maksymalnym posuwem, HEULE proponuje narzędzie z kasetą podwójną. Pracuje ono z 2 nożami.
| Narzędzie | Narzędzie z dwoma nożami COFA C6 |
| Nóż | C6-M-0006-T |
| Prędkość | 1000 U/min |
| Posuw | 0,8 mm/min |

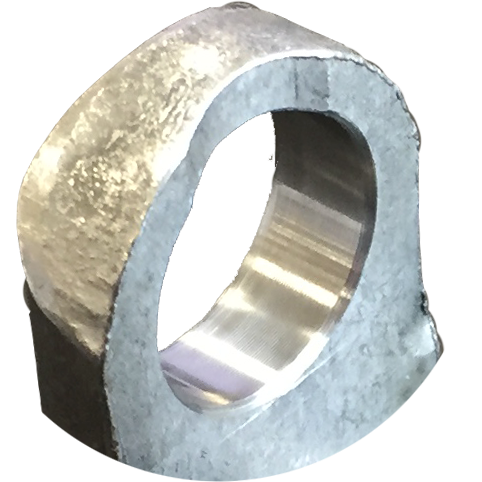

Klient definiuje korzyść jako bezpieczne procesowo gratowanie, a także z brak konieczności ręcznych poprawek, czyli z zysk czasu. Jednak na pierwszym planie pozostaje szczęśliwy operator maszyny, który nie musi już obrabiać części ręcznie.
