Durchflussmeter
Bohren und definiertes Fasen kombiniert in einem Werkzeug.

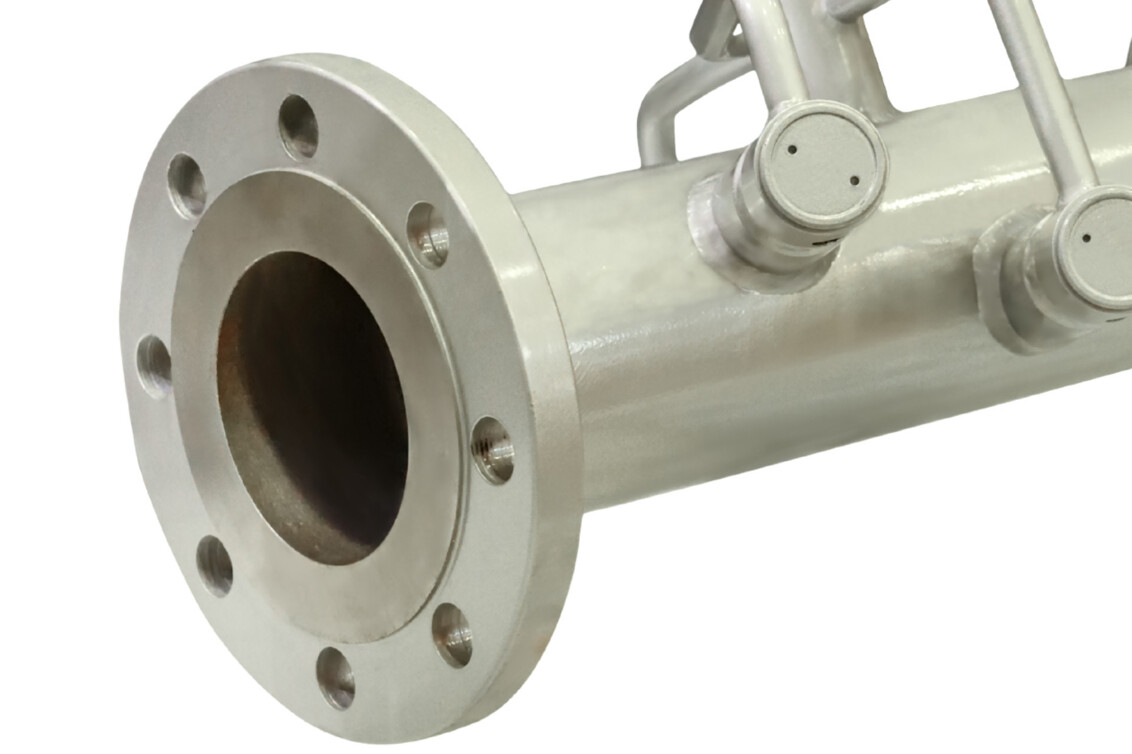

Der Hersteller eines Durchflussmeters benötigte in seinem Werkstück eine Querbohrung, die an ihrer Rückseite über eine definierte Fase verfügt. Die Schwierigkeit liegt beim Zugang zur rückwärtigen Bohrungskante.
| Werkstück | Durchflussmeter |
| Bohrungsdurchmesser | Ø6.0 mm |
| Fase | an der rückwärtigen Bohrungskante: 0.25 mm x 45° |
| Werkstoff | SU304 |
| Volumen | 3000 Bohrungen pro Monat |
HEULE setzte für diese Anwendung das VEX Kombi-Bohrwerkzeug (GH-Q-O-4002 mit auswechselbarer Bohrspitze P-S-C2-0600-1T) ein, welches ebenfalls mit einem SNAP Fasmesser bestückt ist (GH-Q-M-30106).
| Werkzeug | VEX |
| Schnittgeschwindigkeit | 1500 U/min |
| Vorschub für Fase | 120 mm/min |
| Maschine | vertikale CNC-Maschine |
In einem Arbeitsgang erstellt das VEX Bohr-Kombi-Werkzeug die Bohrung und bringt an der Rückseite die benötigte Fase an.
