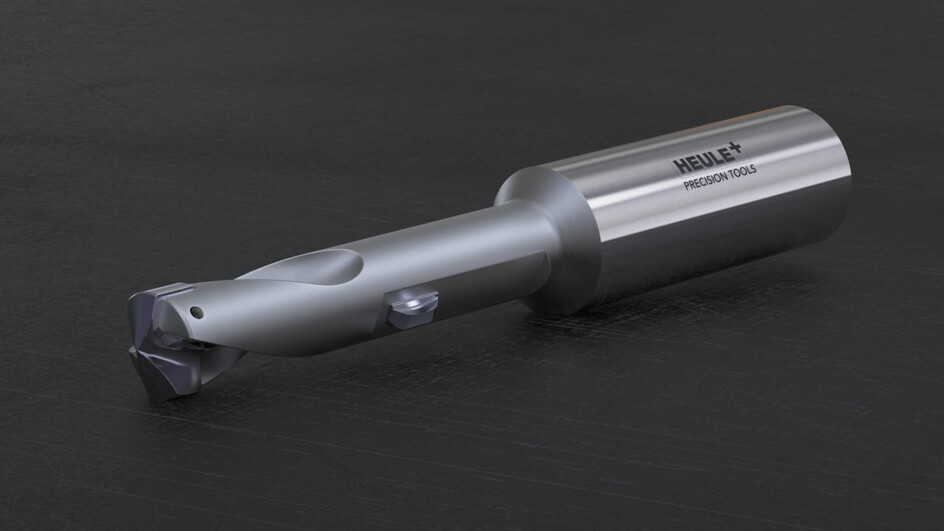

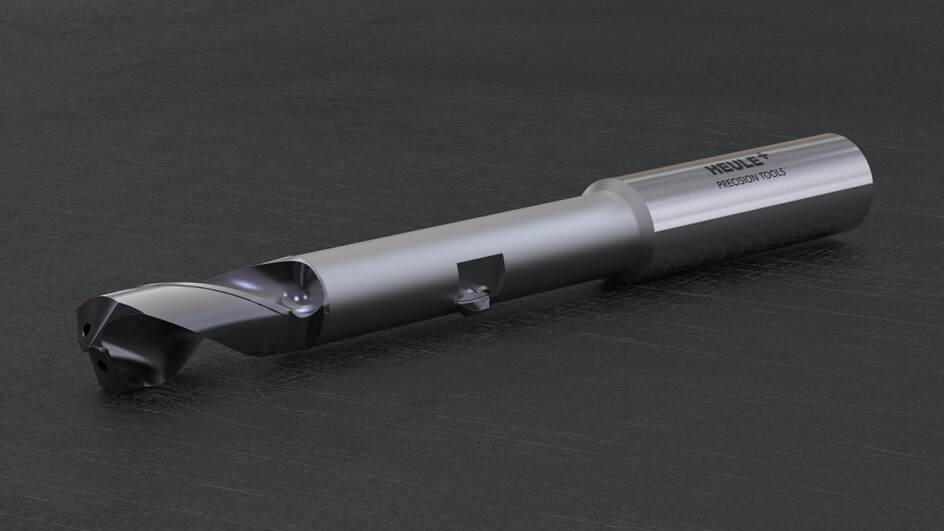

VEX

Bohren kombiniert mit Fasen vor- und rückwärts in einem Arbeitsgang

  • Bohr-Ø 5.0 mm – Ø11.5 mm, Bohrtiefen bis 2xd
  • Einfach wechselbare Spiralbohrspitze aus Hartmetall
  • Kurze Rüst- und Nebenzeiten dank einfachem Handling
  • Reduktion der Prozesszeiten durch Bearbeitung in einem Arbeitsgang
VEX | Katalog
pdf ・ 5,3 MB
Tool Selector
vex-s-kombiwerkeug-sortiment

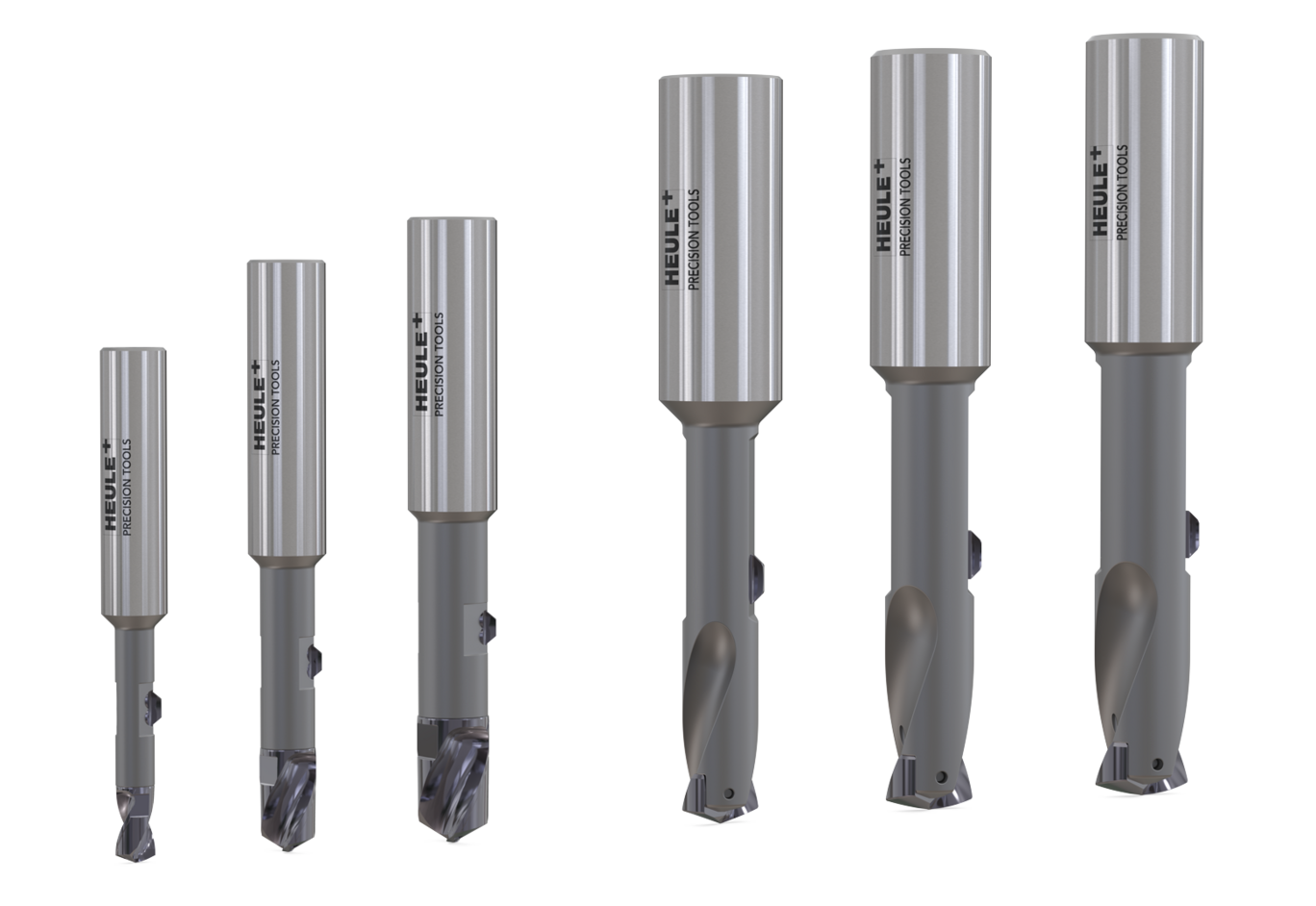

Sortiment

In der Standardpalette sind Werkzeuge für Bohrungen ab Ø5.0 mm bis Ø11.5 mm zu finden. Es gibt sie in der Ausführung mit Bohrtiefe 1xd oder 2xd. Die entsprechenden Bohrspitzen sind in 0.1 mm-Schritten verfügbar. Die Messer fürs Fasen entsprechen der SNAP5 Serie. Diese sind ab Ø5.5 x 90° in 0.5 mm Schritten und in der Ausführung vor- und rückwärts schneidend oder nur rückwärts schneidend verfügbar. Die Fasstärke und der Faswinkel sind am Messer geometrisch definiert und können nur durch den Einsatz eines Messers mit anderer Auslegung verändert werden.

SerieBohrungBohrtiefe 1 x dBohrtiefe 2 x dMax. Fase
BØ5.00 – Ø5.49 mm5.511.0Ø7.0 x 90°
Ø5.50 – Ø5.99 mm6.012.0Ø7.5 x 90°
CØ6.00 – Ø6.49 mm6.513.0Ø8.0 x 90°
Ø6.50 – Ø6.99 mm7.014.0Ø8.5 x 90°
DØ7.00 – Ø7.49 mm7.515.0Ø9.0 x 90°
Ø7.50 – Ø7.99 mm8.016.0Ø9.5 x 90°
Ø8.00 – Ø8.49 mm8.517.0Ø10.0 x 90°
EØ8.50 – Ø8.99 mm9.018.0Ø10.5 x 90°
Ø9.00 – Ø9.49 mm9.519.0Ø11.0 x 90°
Ø9.50 – Ø9.99 mm10.020.0Ø11.5 x 90°
Ø10.00 – Ø10.49 mm10.521.0Ø12.0 x 90°
FØ10.50 – Ø10.99 mm11.022.0Ø12.5 x 90°
Ø11.00 – Ø11.49 mm11.523.0Ø13.0 x 90°
Ø11.50 mm und grösserauf Anfrage

Sofern bei Ihrer Anwendungssituation keine Werkzeuglösung aus der Standardpalette möglich ist, kommen unsere Werkzeugentwickler zum Einsatz. So entsteht eine auf Ihre Anwendung abgestimmte Lösung.

Konstruktion

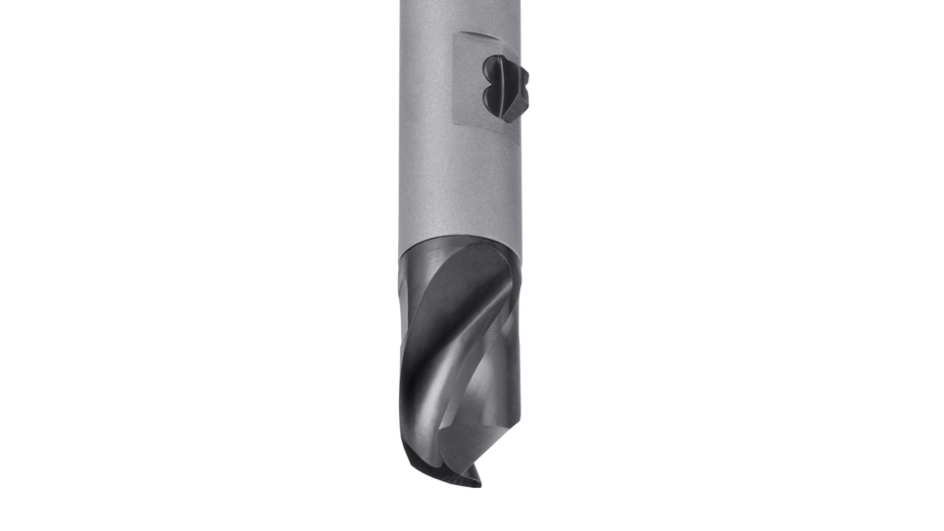

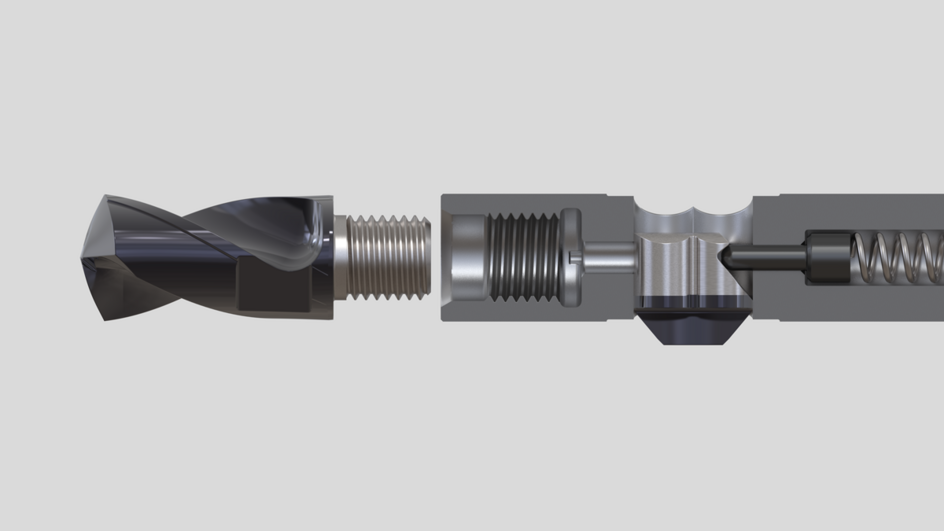

Das VEX Kombi-Werkzeug besitzt eine abschraubbare Spiralbohrspitze sowie ein im Grundkörper integriertes Messer der SNAP Technologie für das Vor- und Rückwärtsfasen. Die Bohrspitze wie auch das Messer sind aus beschichtetem Hartmetall und sehr einfach wechselbar. Das Fasmesser wird von einem unter Federdruck stehenden Steuerbolzen im Werkzeuggrundkörper beweglich gehalten.

bohren-fasen-vex-werkzeug
bohren-fasen-werkzeug-vex-schnitt
bohren-fasen-werkzeug-vex-schnitt

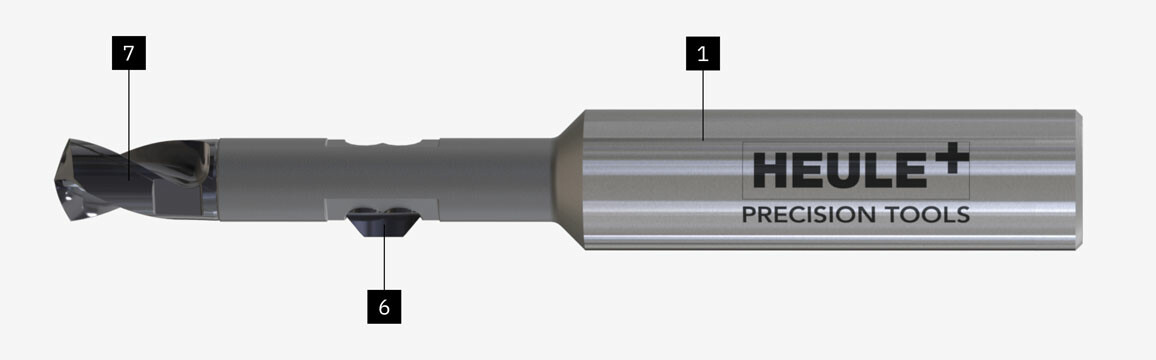

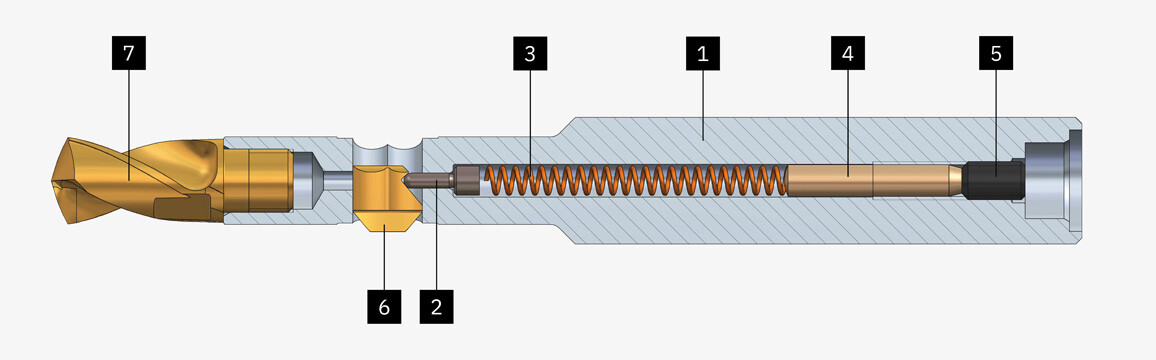

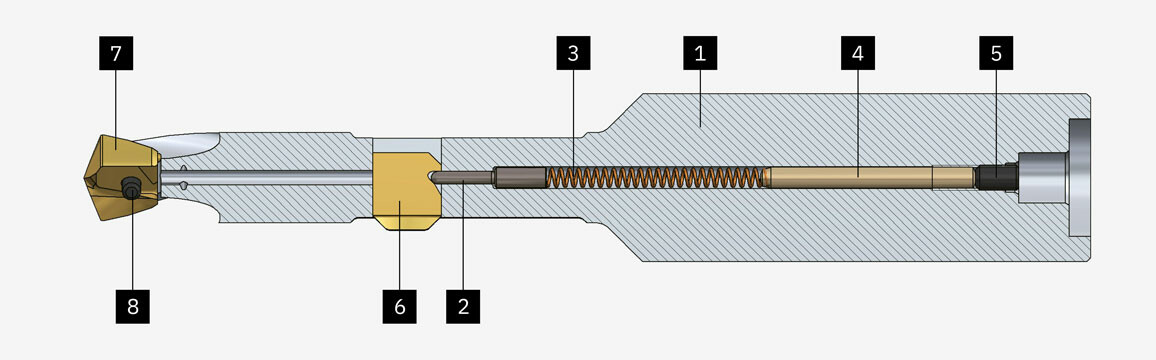

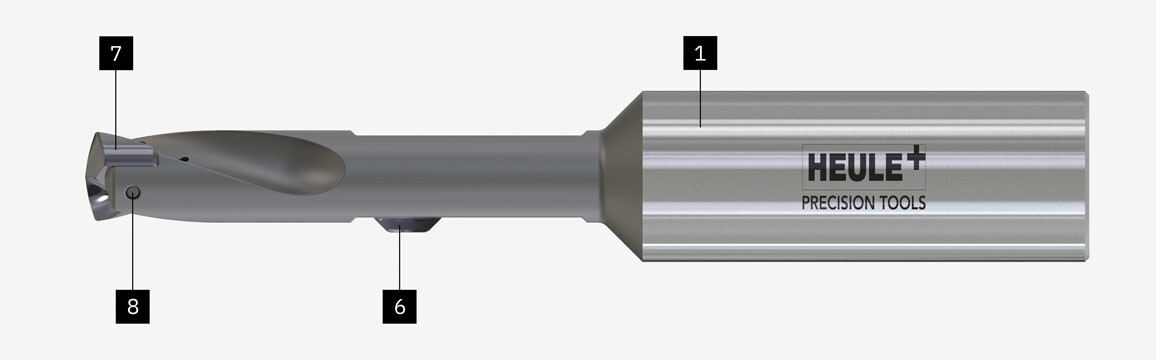

Werkzeugaufbau
  1. Grundkörper
  2. Steuerbolzen
  3. Druckfeder
  4. Distanzstift
  5. Gewindestift
  6. SNAP Messer
  7. Bohrspitze

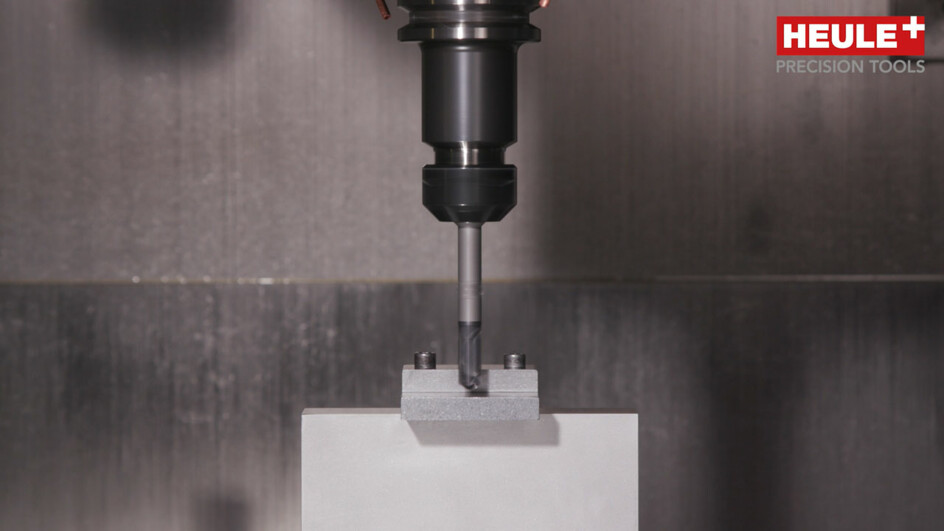

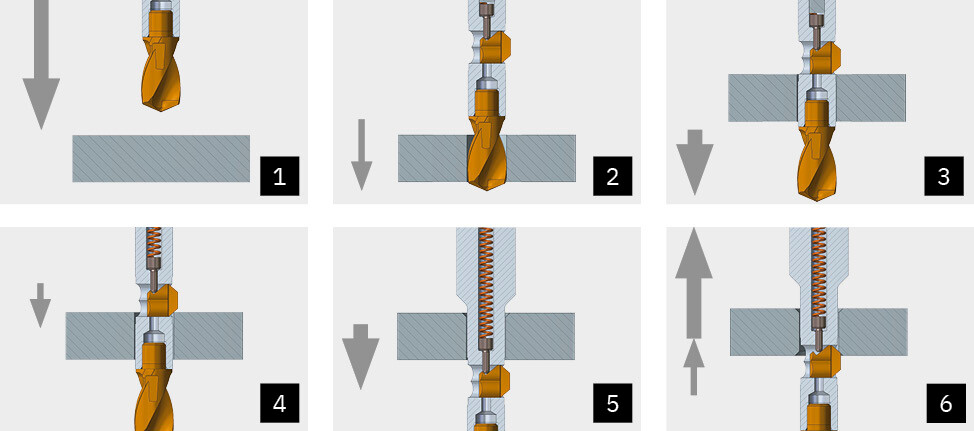

Arbeitsweise Bohr-Kombi-Werkzeug VEX

Arbeitsweise

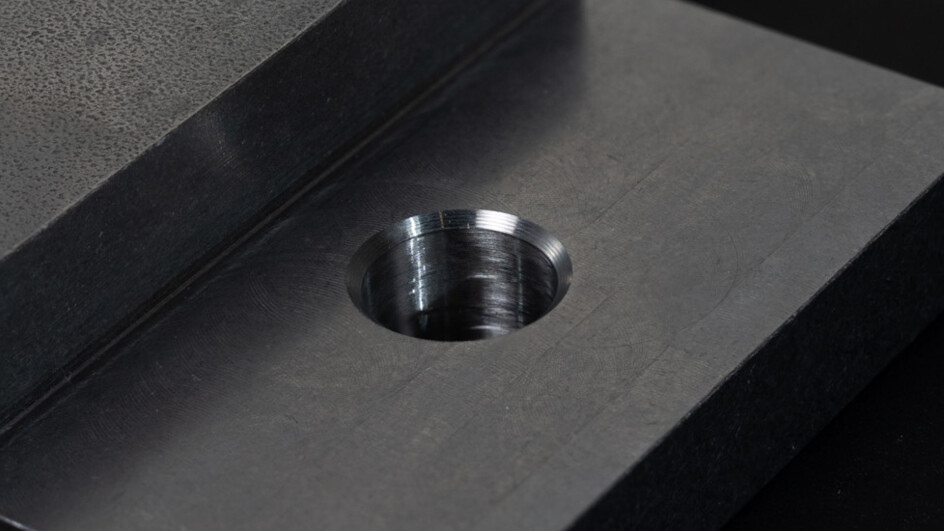

Nach nur einem Arbeitsgang mit dem VEX ist die Bohrung fertiggestellt und sogar mit einer Fase an beiden Bohrungskanten versehen. Dieser Prozess läuft ohne Wenden des Werkstücks und ohne Werkzeugwechsel ab.



Für die Bohrbearbeitung sorgt die Hochleistungs-Spiralbohrspitze. Nach dem Bohren erfolgt das Fasen auf der Vorderseite wie auch auf der Rückseite mit dem integrierten SNAP Fassystem. Das Messer erzeugt im Arbeitsvorschub die gewünschte Fase. Sobald die definierte Fasstärke erreicht ist, fährt das Messer radial in den Grundkörper ein. Beim Bohrungsaustritt wird das Messer über den gefederten Steuerbolzen wieder in Ausgangsstellung gebracht, damit die Fase auf der Rückseite erstellt werden kann.

Downloads

Besuchen Sie unseren Downloadbereich für detaillierte Informationen, Videos oder Bedienungsanleitungen.

Beispielanwendungen
Bohr-Kombi-Werkzeug im Einsatz
vex-produkt-icon
bremsscheibe_transparent
vex-bohren-fasen
1 / 4

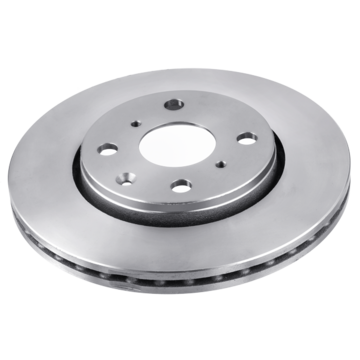

Bremsscheibe | Durch mehrere Arbeitsschritte in einem Werkzeug zur bestmöglichen Kosteneffizienz.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild16
vex-bohren-fasen
1 / 4

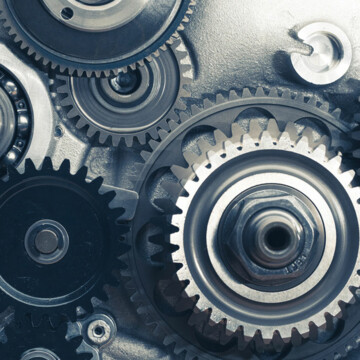

Zahnkranz | Reduktion der Zykluszeit um 34%.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild13
vex-bohren-fasen
1 / 4

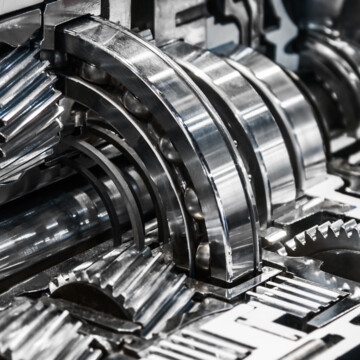

Schalenringverschraubung | Bohren, fasen vorwärts und fasen rückwärts gleichzeitig: Kostensenkung von über USD 100'000 pro Jahr.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild19
vex-bohren-fasen
1 / 4

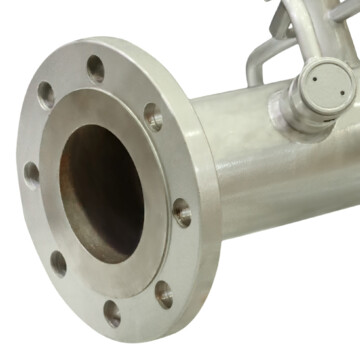

Durchflussmeter | Bohren und definiertes Fasen kombiniert in einem Werkzeug.
