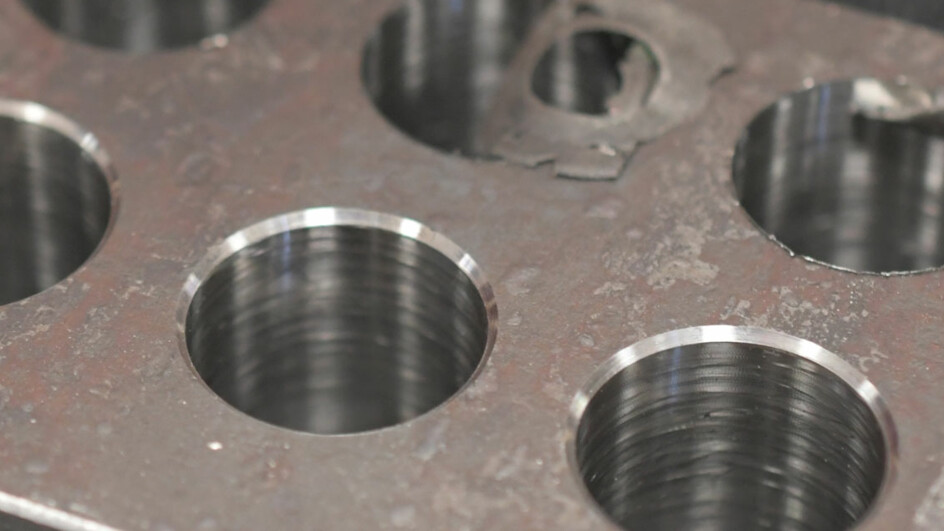

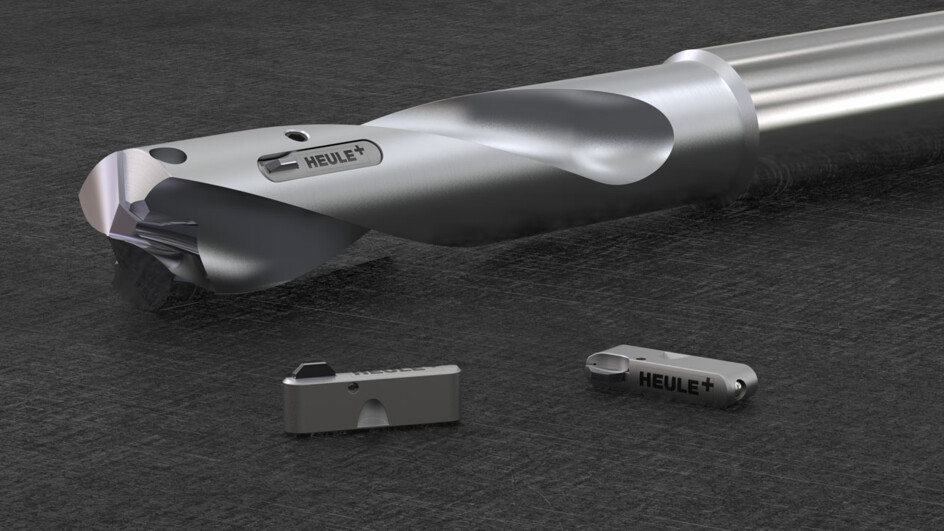

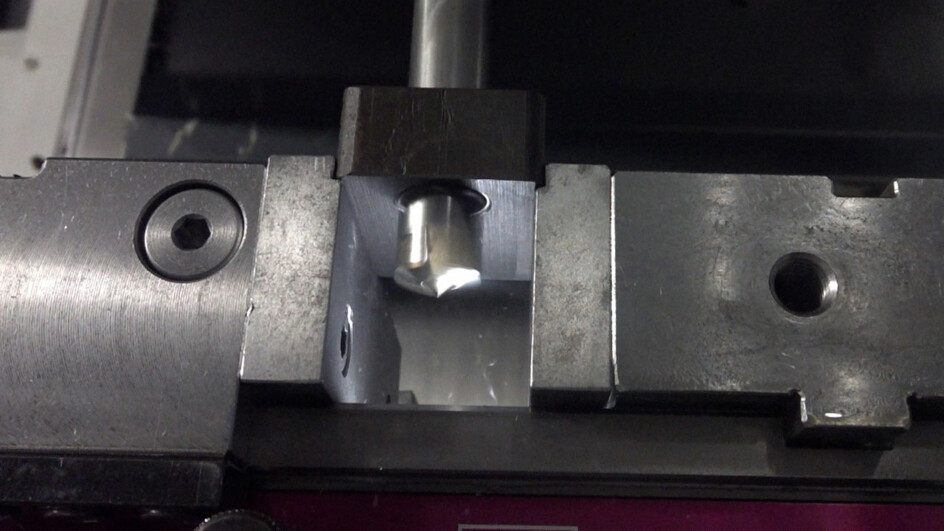

Zum Einsatz kommt das neue SNAP Modul in Bohrkörpern ab Bohr-Ø 18.0 mm. Trotz kleiner Abmessung erzeugt das SNAP Modul Fasen in der Grösse von 0.5 bis 1.0 mm – abhängig vom eingesetzten Messer. Diese Messer sind mit materialabhängiger Beschichtung verfügbar und können dank einer Montagehilfe mit nur wenigen Handgriffen ausgetauscht werden.

Bohrung	Max. Fasstärke	Werkzeugserie
ab Ø 18.0 mm	0.5 – 1.0 mm	SNAP18 Modul

Konstruktion

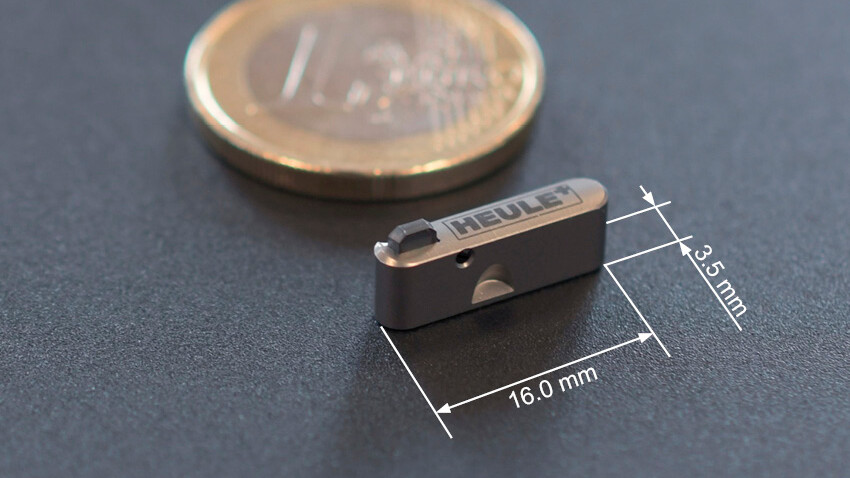

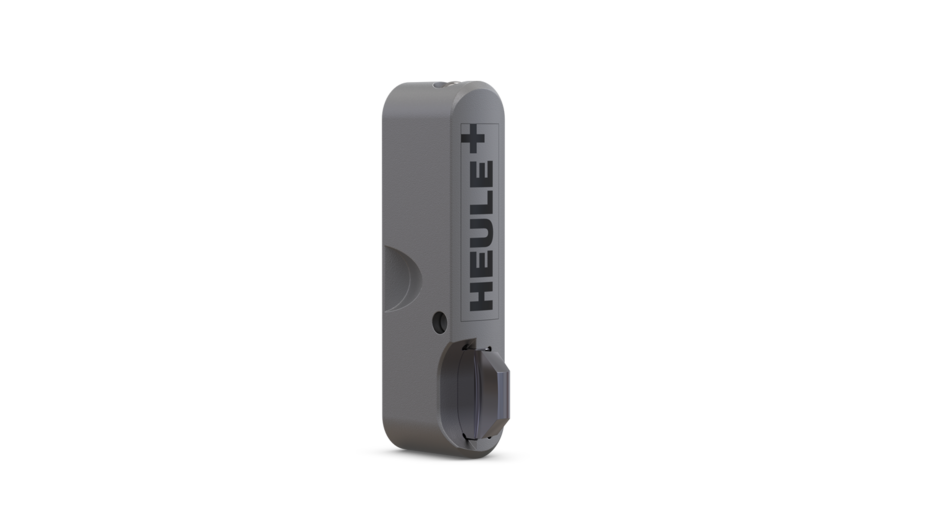

Der kompakte Werkzeugaufbau überzeugt mit seinen wenigen Verschleissteilen. Das Modul hat lediglich eine Abmessung von 16.0 x 3.5 x 5.0 mm.

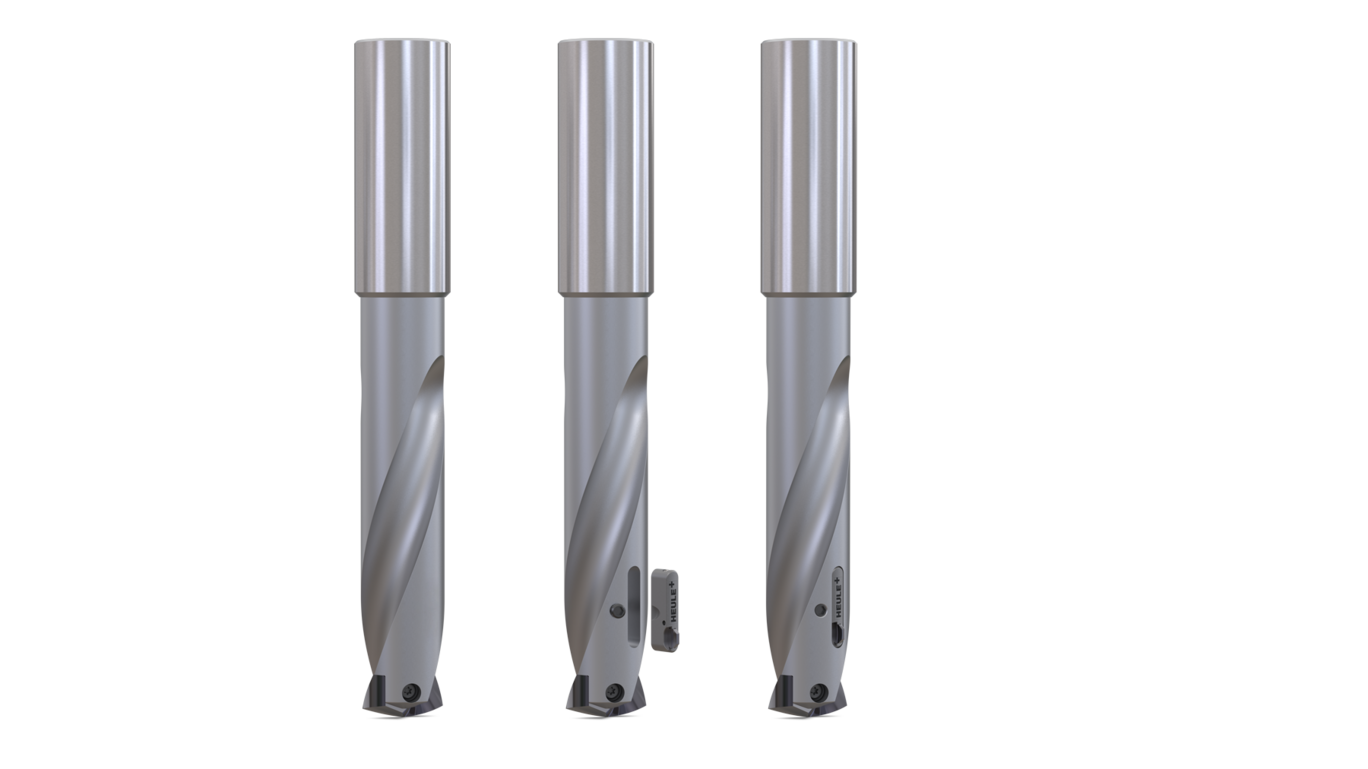

Der bestehende Bohrkörper ist durch den Kunden (in Absprache mit dem Bohrkörper-Hersteller) mit einer Tasche auszustatten. Das Modul wird mit einer einzigen Schraube am Bohrkörper fixiert. Für eine maximale Optimierung der Prozesszeit können auch zwei Module in einem Bohrkörper integriert werden, was höhere Vorschubwerte ermöglicht. Der Einsatz in Vollhartmetall-Bohrern ist nicht möglich.

Durch die miniaturisierten Dimensionen des Fasmoduls ist ein Einbau unmittelbar hinter der Bohrspitze möglich, was Verfahrwege reduziert, die gleichzeitige Durchführung von Bohren und Fasen zulässt, längere Bohrtiefen ermöglicht und während dem Fasen die Behinderung durch Späne reduziert.

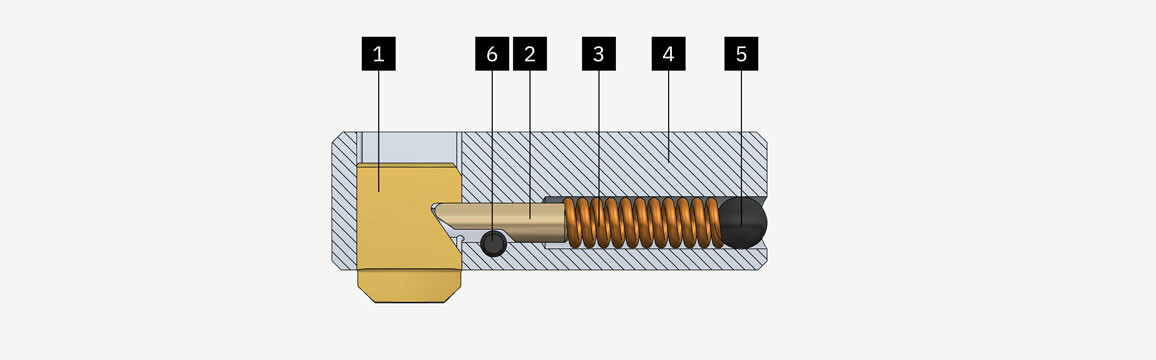

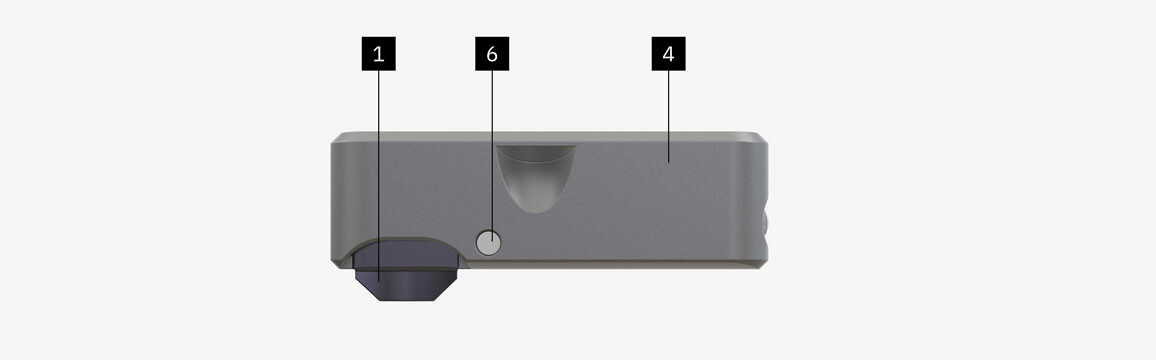

Werkzeugaufbau

Messer
Steuerbolzen
Druckfeder
Grundkörper
Verschlusskugel
Befestigungsschraube

Arbeitsweise

Nach nur einem Arbeitsgang ist die Bohrung fertiggestellt und mit einer Fase an beiden Bohrungskanten versehen. Dieser Prozess läuft ohne Wenden des Werkstücks und ohne Werkzeugwechsel ab.

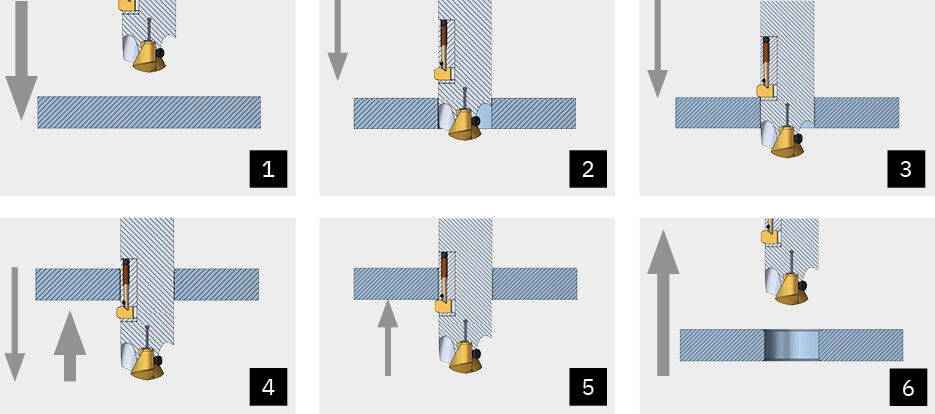

Für die Bohrung sorgt der bestehende Bohrkörper. Während des Bohrens erfolgt das Fasen auf der Vorderseite wie auch auf der Rückseite mit dem integrierten SNAP Fasmodul. Das Messer erzeugt im Arbeitsvorschub die gewünschte Fase. Sobald die definierte Fasstärke erreicht ist, fährt das Messer radial in den Grundkörper ein. Beim Bohrungsaustritt wird das Messer über den gefederten Steuerbolzen wieder in die Ausgangsstellung gebracht, damit die Fase auf der Rückseite erstellt werden kann.

Das Messer wird bei Erreichen der Fasstärke geometriegesteuert eingefahren. So können beispielsweise Gussteile mit ihren typischen Toleranzschwankungen zuverlässig und mit gleichbleibendem Fasergebnis bearbeitet werden.
