HEULE Bohr-Kombiwerkzeuge

Wirtschaftliches Bohren kombiniert mit Entgraten, Fasen oder Senken.

Tool Selector

Mit den HEULE Bohr-Kombiwerkzeugen kombinieren Sie Bohren mit Vor- und Rückwärtsfasen in einem einzigen Arbeitsgang – ohne Spindelstop, ohne Wenden des Werkstücks. Unsere Kombiwerkzeuge für Ihre CNC-Maschinen reduzieren Taktzeiten messbar und machen Ihre Serienfertigung effizienter.

Schema der VEX Bearbeitung: Bohren mit gleichzeitiger Vorder- und Rückseitenfase in einem Prozessschritt.

VEX

Bohren kombiniert mit Fasen vor- und rückwärts in einem Arbeitsgang im Ø-Bereich 5.0 bis 17.0 mm

VEX

DCC

VHM-Bohrer kombiniert mit Fasen vor- und rückwärts in einem Arbeitsgang im Ø-Bereich 4.0 bis 10.0 mm

DCC

Module Line

Ihr Bohrkörper kombiniert mit unserem Fasmodul zur gleichzeitigen Bearbeitung ab Bohr-Ø 18.0 mm

Module Line

Lösungen für Ihre spezifische Anwendung

Ihre Anwendungssituation ist nicht abgebildet? Gerne beraten wir Sie und entwickeln eine auf Ihre Anwendung angepasste Lösung.

Individualentwicklung Anfrageformular

1 2 3 4

Bohren, Entgraten und Fasen gleichzeitig – wie das funktioniert

Bei den Kombinationswerkzeugen von HEULE übernimmt ein einziges Werkzeug mehrere Bearbeitungsschritte. Während der Bohrer das Werkstück mit der gewünschten Bohrung versieht, erzeugt das integrierte Fas- oder Entgratmesser im selben Arbeitsgang die Entgratungen auf beiden Seiten der Bohrungskante. Kein Werkzeugwechsel, kein Wenden, kein zusätzlicher Prozessschritt: Das Werkstück kommt fixfertig von der Maschine. Das spart einerseits Maschinenzeit, reduziert aber auch notwendige manuelle Eingriffe und somit mögliche Fehlerquellen. Das Resultat überzeugt mit einer gleichbleibenden hohen Bearbeitungsqualität, was perfekt geeignet ist für die Serienfertigung.

Die Bohr-Kombiwerkzeuge von HEULE vereinfachen Produktionsprozesse durch die Kombination von Bohren mit Entgraten, Fasen oder Senken in einem Arbeitsgang.

Maschinenbediener an der Steuerung einer CNC-Maschine zur Einstellung des Bearbeitungsprozesses

Optimierte Prozesszeiten

Ausführung mehrerer Arbeitsschritte in einem Arbeitsgang – bis zu 3 Funktionen in einem Kombiwerkzeug
Kein Wenden des Werkstücks oder Stoppen der Spindel notwendig
Standardsortiment für gängige Bohrdurchmesser
Maximale Optimierung der Prozesszeiten durch kundenspezifische Lösungen

Prozesssicher arbeiten

Einfache Konstruktion
Robuste Bauweise
Prozesssichere Funktionsweise

Querschnitt des HEULE VEX-Werkzeugs mit VEX-Bohrer vor dem Einbau

Sicher im Einsatz

Einfach wechselbare Bohrschneiden sowie Hartmetall-Fasmesser
Kurze Rüst- und Nebenzeiten dank einfachem Handling

HEULE VEX Kombinationswerkzeug für prozesssicheres Bohren sowie Vor- und Rückwärtsfasen

Grosse Varianz

Spezifische Werkzeuge für die verschiedenen Anwendungssituationen

Webseite_Vorschau_Anwendungen_nur Bild16

Breite Einsatzmöglichkeiten

Für Bohrtiefen bis 2x Bohrdurchmesser
Geeignet für alle gängigen Werkstoffe in der Metallbearbeitung
Je nach Auslegung auch für unebene oder schräge Bohrungskanten geeignet

Taktzeit-Reduktion

Mehrere Arbeitsschritte in einem Werkzeug reduzieren die Bearbeitungszeit je Bohrung messbar

Kosteneinsparung

Kein Werkzeugwechsel, kein Umspannen, weniger Werkzeuge im Umlauf

Fehlerrisiko senken

Eliminierung manueller Eingriffe wie Umspannen oder Werkzeugwechsel

Durchlaufzeit-Gewinn

Automatisierter Prozess im eigenen Haus und Wegfall von extern ausgeführten Entgratoperationen

Tiefere Maschinenbelegung

Effizientere Bearbeitung schafft freie Maschinenkapazität für andere Operationen.

Handling

Einfaches und sicheres Handling bei Wartung und Messerwechsel.

1 2 3 4 5 6

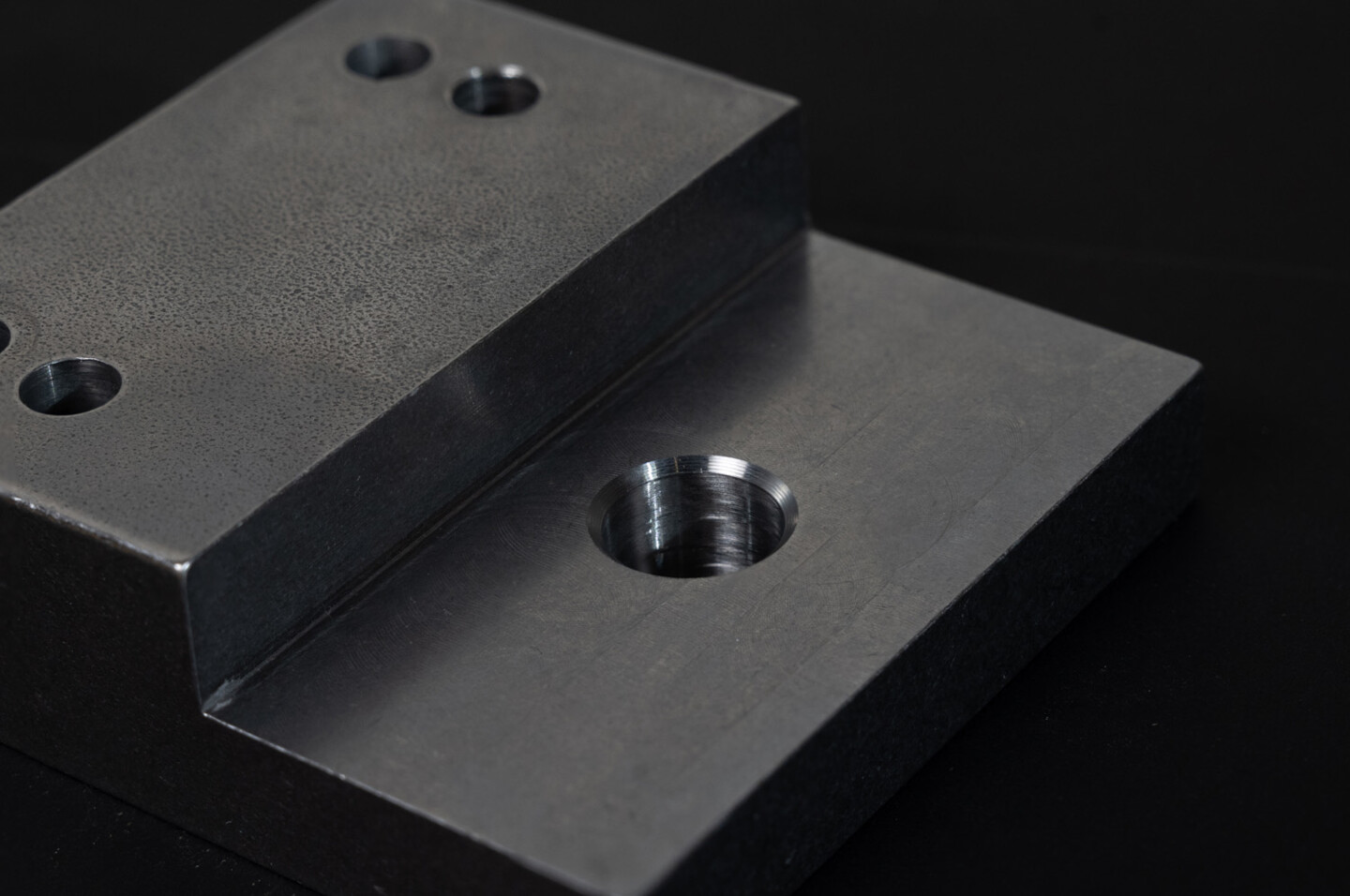

VEX Kombinationswerkzeug bohrt und fasst Vorder- und Rückseite einer Bohrung in einem Durchgang

1 / 2

Bremsscheibe | Durch mehrere Arbeitsschritte in einem Werkzeug zur bestmöglichen Kosteneffizienz.

Mehr über Bremsscheibe Alle Beispielanwendungen

1 / 2

Zahnkranz | Reduktion der Zykluszeit um 34%.

Mehr über Zahnkranz Alle Beispielanwendungen

Wir sind der Partner an der Seite unserer Kunden. Als erfahrener Problemlöser bietet HEULE ein bewährtes Standardsortiment und Individualentwicklungen in Schweizer Präzision an. Dabei immer im Fokus: Die Reduktion der Prozesszeiten sowie Stückkosten der Kunden.

heule-konstruktion-entgratwerkzeuge-sitzung

Mehr über HEULE

Ein Bohr-Kombiwerkzeug ist ein Präzisionswerkzeug für die CNC-Bearbeitung, das Bohren und Fasen (oder Bohren und Entgraten) in einem einzigen Arbeitsgang ausführt. HEULE Bohr-Kombiwerkzeuge wie VEX und DCC sind speziell dafür ausgelegt, neben der Bohrung gleichzeitig Vor- und Rückwärtsfasen zu erzeugen – ohne das Werkstück zu wenden oder die Spindel zu stoppen.

Während der Bohrer die Bohrung erstellt, erzeugt das integrierte Fas- oder Entgratmesser die Entgratung. Zuerst wird die Entgratung auf der Vorderseite der Bohrung erstellt, beim Ausfahren entsteht die rückseitige Bearbeitung. Alles automatisch in einem Arbeitsgang. Dabei muss das Werkstück weder umgespannt und neu positioniert noch gewendet werden.

Der grösste Vorteil liegt in den reduzierten Prozesszeiten, die durch die Kombination mehrerer Arbeitsschritte entsteht. Da kein Werkzeugwechsel, kein Wenden und kein Spindelstopp erforderlich ist, entfallen mehrere Prozessschritte. Insbesondere in der Serienfertigung wie bspw. bei Bremsscheiben oder Kurbelwellen lassen sich damit erhebliche Kosten einsparen.

Das VEX sowie DCC sind Werkzeuglösungen, wo HEULE die Fastechnologie fix in einen Bohrkörper eingebaut hat. Beim VEX mit einer austauschbaren Bohrspitze, beim DCC in einem Vollhartmetall-Bohrer. Bei der Module Line hingegen wird für maximalen Zeitgewinn und höchste Qualität Ihr vorhandener Bohrkörper mit einem Fasmodul ergänzt.

Die Bohr-Kombiwerkzeuge von HEULE sind für alle gängigen Werkstoffe in der CNC-Fertigung geeignet – von Aluminium über Stahl bis hin zu Edelstahl. Die Hartmetall-Fasmesser sind materialabhängig beschichtet und können je nach Werkstoff ausgewählt werden.

Ja. Wenn die Standardwerkzeuge Ihre spezifische Anwendungssituation nicht abdecken, entwickelt HEULE gemeinsam mit Ihnen ein massgeschneidertes Kombinationswerkzeug, bspw. auch in Kombination mit Senken. Als erfahrener Problemlöser analysieren wir Ihre Bohrungsgeometrie, Materialien und Prozessanforderungen und entwickeln eine Lösung, die exakt passt. Kontaktieren Sie uns über das Anfrageformular.
