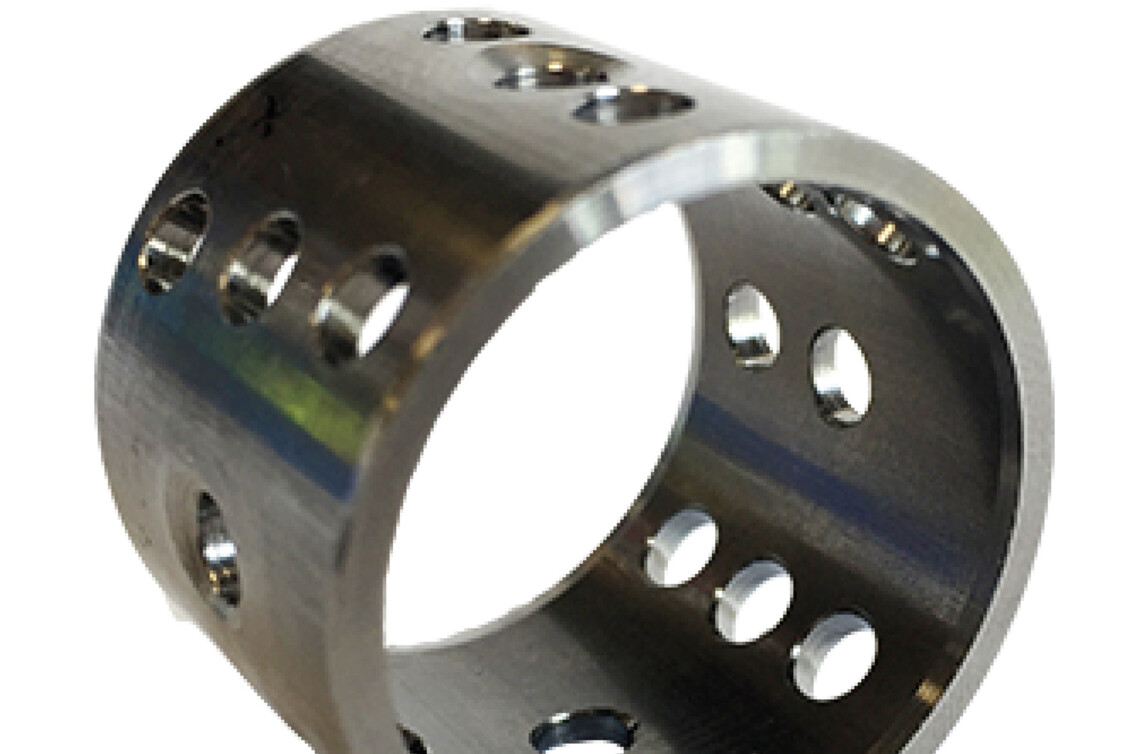

Lagerhülse
Zykluszeit um 20% verbessert.
Der Kunde muss 400'000 Lagerbuchsen mit jeweils 4 Bohrungen pro Jahr liefern. Die bisherige Lösung, die der Kunde zum Entgraten der Bohrungen verwendete, war sehr langsam, uneinheitlich und führte zu erheblichen manuellen Nacharbeiten.
| Werkstück | Lagerhülse |
| Bohrungs-Ø d | 4 mm |
| Rohr-Ø aussen | 30 mm |
| Rohr-Ø D innen | 26 mm |

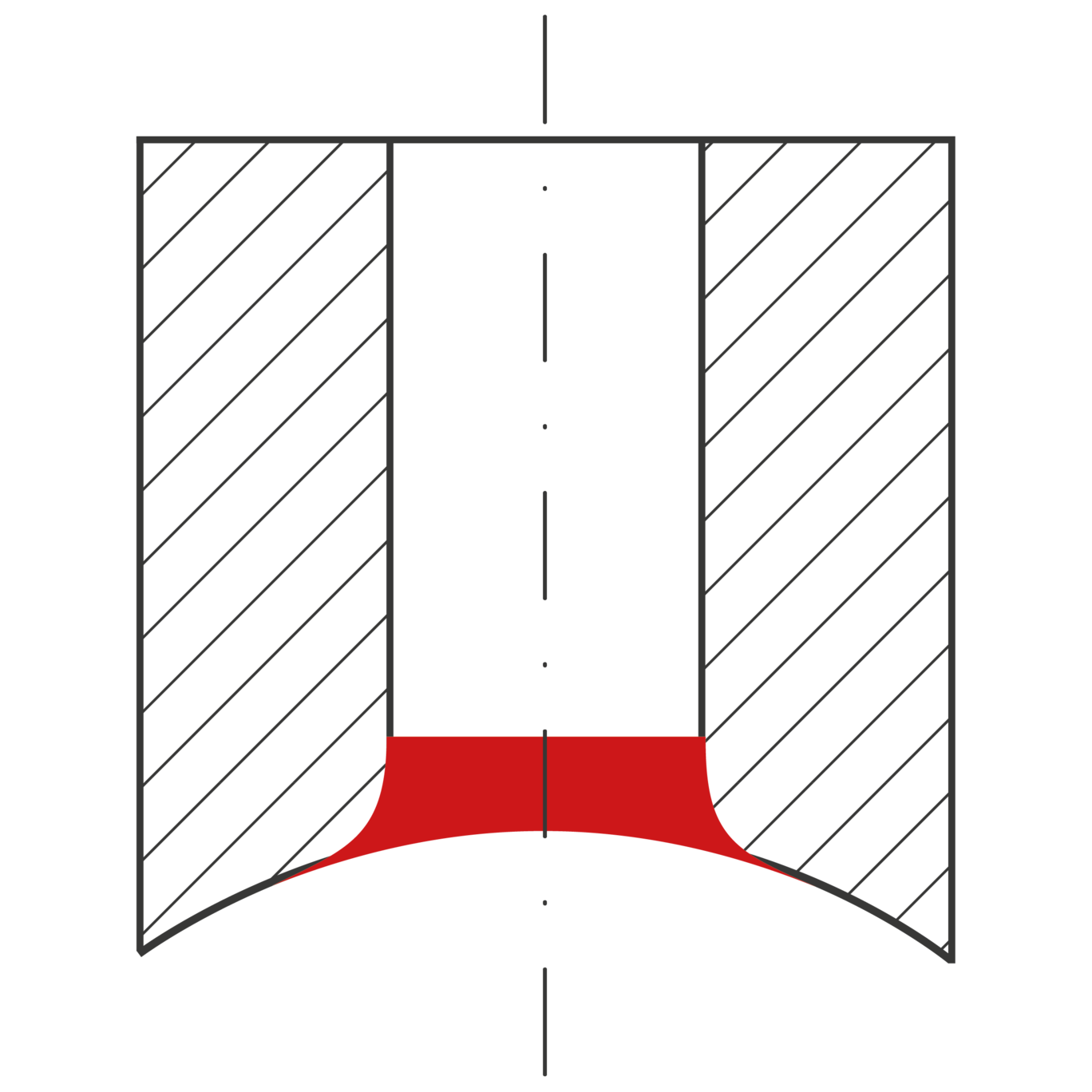

| Fasengrösse gratfrei | max. 0.5 mm |
| Werkstoff | Stahl / 1.0580 E 355 |
| Produktionsvolumen | 1'600'000 Bohrungen pro Jahr |
| Maschine | Langdrehautomat |
| Bearbeitung | Radiale Bearbeitung ab Stange |
| Kühlmitteldruck | 30 bar |
Das COFA Entgratwerkzeug erhöht die Zykluszeit um 20%, sichert höchste Qualität und Prozesssicherheit. Es ist keine manuelle Nacharbeit mehr erforderlich.

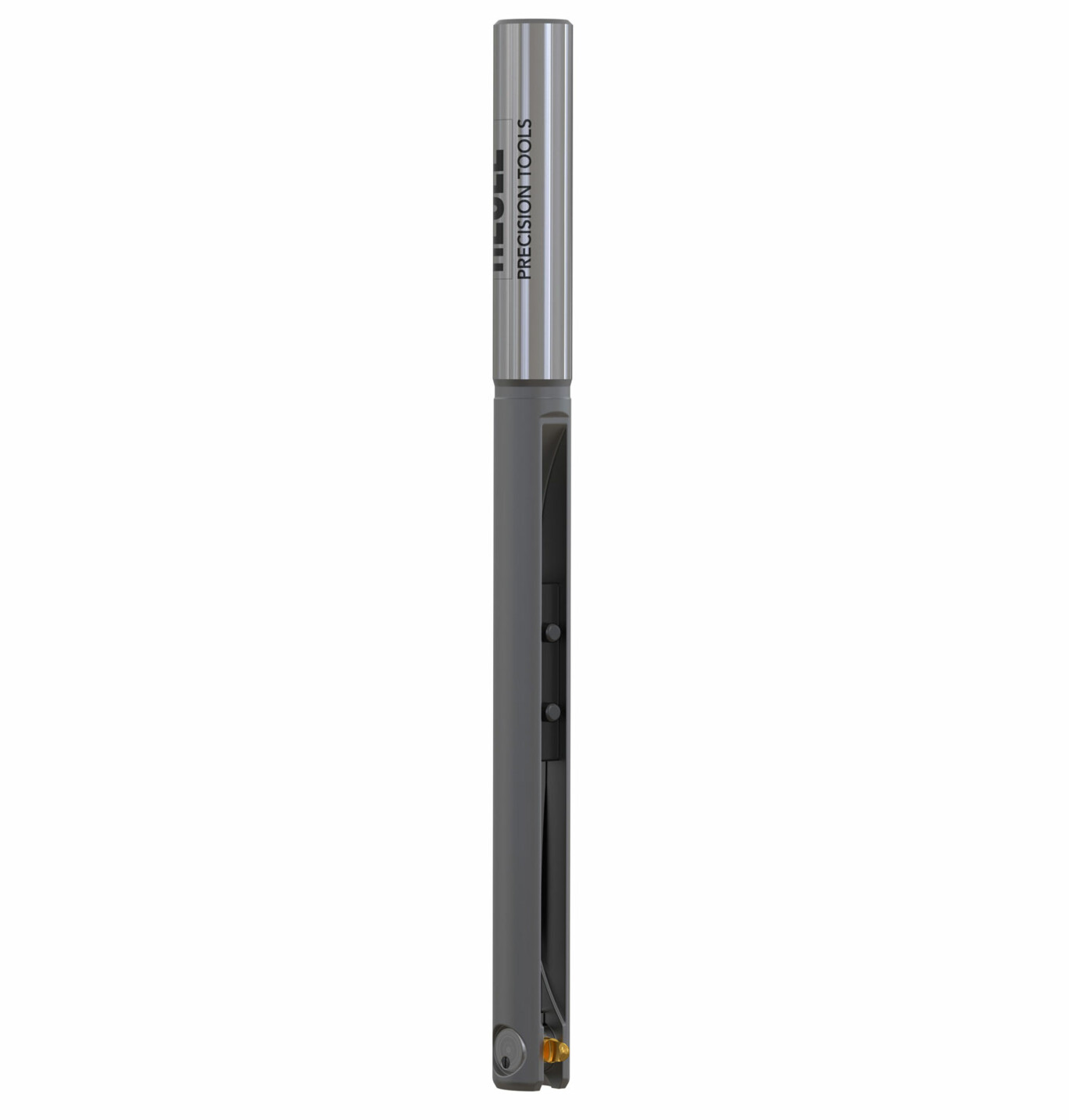

| Werkzeug | COFA 4M/4.0/Z1-OM |
| Messer | GH-C-M-0914-T nrs |
| Schnittgeschwindigkeit | S = 1200 min / v = 15 m/min |
| Vorschub | f = 0.2 mm/U (F = 240 mm/min) |

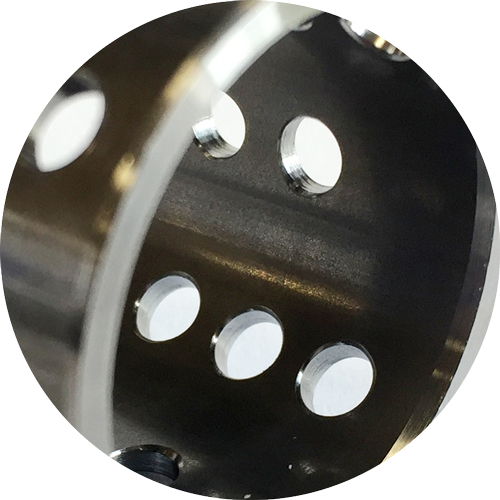

Die Entgratung erfolgt prozesssicher, was die manuelle Nacharbeit eliminiert. Die Zykluszeit konnte optimiert werden, woraus eine Verbesserung von min. 20 % resultierte. Langjährige Mitarbeiter mit grossem Know-how sind begeistert vom Resultat, wie auch der Fertigungsleiter, der sich seither auf eine prozesssichere Lösung verlassen kann.
