Helikopter-Bauteil

Zeit- und Qualitätsgewinn. Bauteil kommt komplett fertig bearbeitet von der Maschine. Keine Nachbearbeitung notwendig.
bsf-produkt-1

Kundenanwendung

Die Prozesssicherheit in der Luftfahrtindustrie hat einen hohen Stellenwert. Da der Anwendung militärische Spezifikationen zugrunde liegen, gelten besonders hohe Anforderungen. Etwas Spezielles an der Anwendung ist, dass die Plansenkung exzentrisch zur Bohrung liegt.

WerkstückBauteil mit exzentrischer Rückwärtsplansenkung
Durchmesser finale Bohrung8.3 +/- 0.2  mm
Durchmesser Plansenkung13.0 +/- 0.2 mm
WerkstoffSchwer zerspanbarer Sonderstahl mit hoher Festigkeit und Korrosionsbeständigkeit
BSF_einzeln

Lösung

Um diese Rückwärts-Plansenkung zu realisieren, wird sie bereits bei einem Bohrungs-Ø von 6.35 mm erzeugt. Danach wird die Bohrung – unter Berücksichtigung der Aussermittigkeit – auf Ø8.3 mm aufgebohrt. Zum Einsatz kommt ein BSF Spezialwerkzeug.

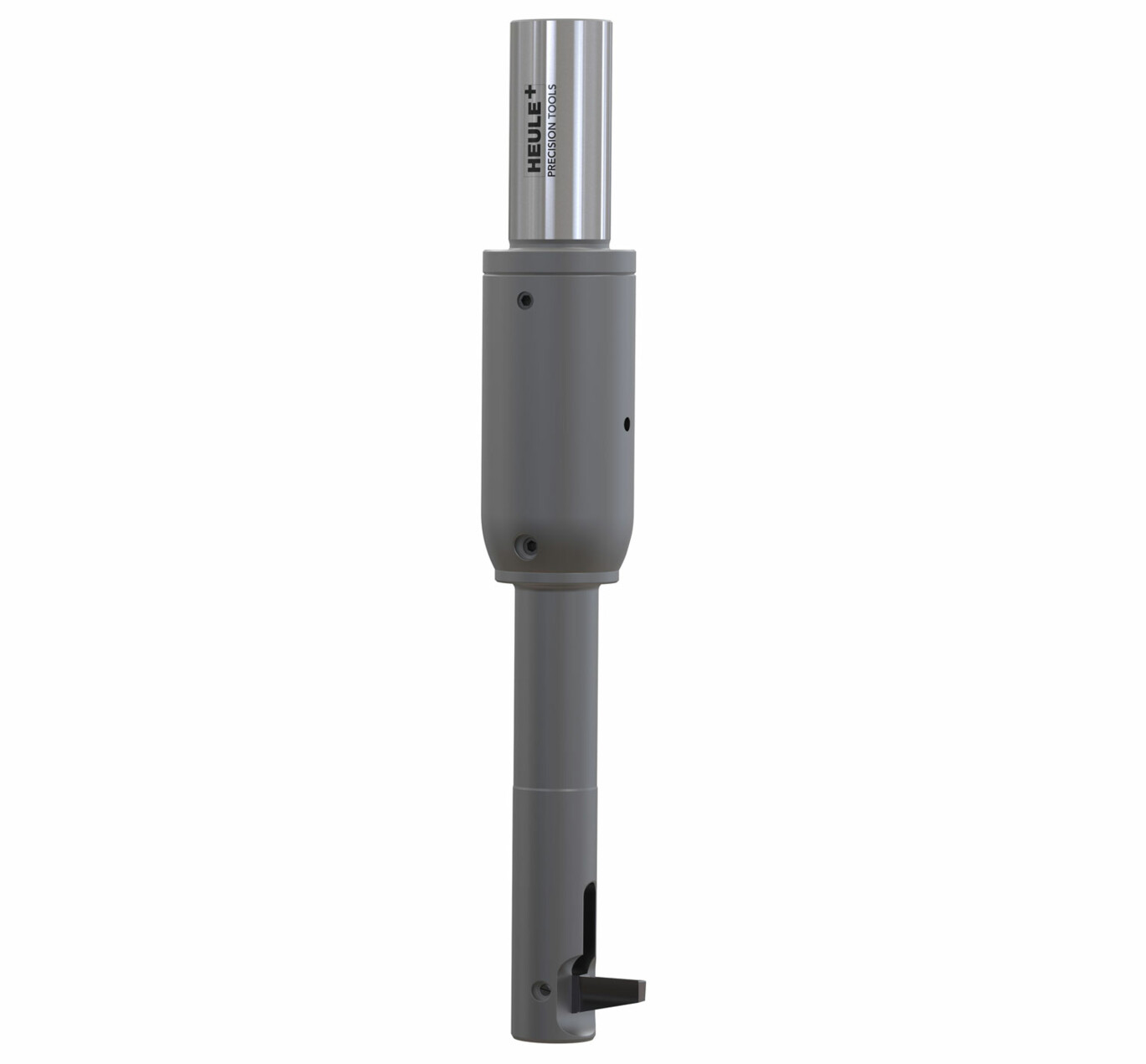

WerkzeugBSF Sonderausführung
Nutzlängeabgestimmt auf Anwendung

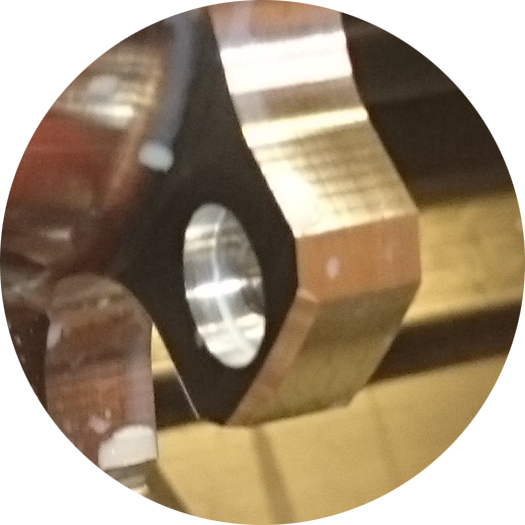

025_Resultat

Kundennutzen

Durch die automatisierte Bohrungsbearbeitung kann das Teil nun komplett auf der Maschine bearbeitet werden. Der Kunde hat eine Lösung erhalten, die eine Plansenkung grösser als das zweifache des Bohrdurchmessers zuverlässig in diesem schwer zerspanbaren Werkstoff fertigt.
