Leiter Hochspannungsleitung

Umspannen vermeiden durch Rückwärtsplansenken: Der Kunde kann die komplette Losgrösse von 500 Stück ohne Unterbrechung resp. Messerwechsel fertigen.
bsf-produkt-1

Kundenanwendung

Das Ziel des Kunden war es, alle drei Plansenkungen des Werkstücks in einer Aufspannung anzubringen. Die Erhöhung der Prozesssicherheit als auch die Machbarkeit einer rückseitigen Bearbeitung standen im Fokus.

WerkstückLeiter Hochspannungsleitung
DurchgangsbohrungØ14.2 mm
Plansenkung rückwärtsØ30.3 mm
Senkverhältnis2.13
WerkstoffAluguss AlSi7Mg
KühlungInnenkühlung (IK) mit 30 bar
Volumen500 Stk. / Los
BSF_einzeln

Lösung

Das BSF Rückwärtsplansenkwerkzeug ermöglicht die Bearbeitung von der Vorderseite aus. Dadurch erübrigt sich das aufwändige Umspannen des Werkstücks.

WerkzeugBSF
Nutzlänge50 mm
Bearbeitungsdrehzahl870 U/min.
Arbeitsvorschub0.03 mm/U

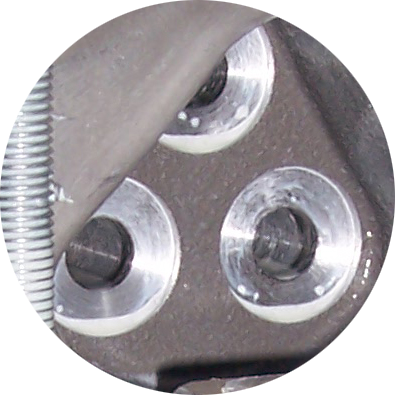

002_Resultat

Kundennutzen

Nach rund 1‘500 Senkungen ist das Messer noch immer in einem sehr guten Zustand und zeigt wenig Verschleissspuren. Durch den Einsatz des BSF kann der Kunde das Werkstück in einer Aufspannung bearbeiten. Dadurch kann die komplette Losgrösse von 500 Stück ohne Unterbrechung resp. Messerwechsel gefertigt werden.
