DL2 | Entgraten von Bohrungen <Ø2 mm | HEULE

Sortiment

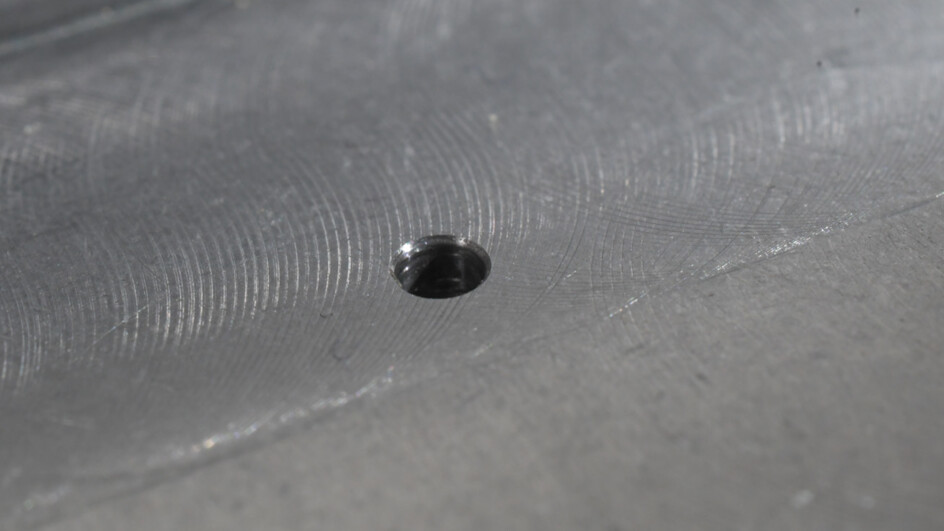

Die Anforderungen an die Entgratqualität kleinster Bohrungen werden immer höher – so bei medizinischen und elektronischen Anwendungen, in der Luftfahrtindustrie oder auch bei Anwendungen der Uhrenbranche in der Luxusindustrie.

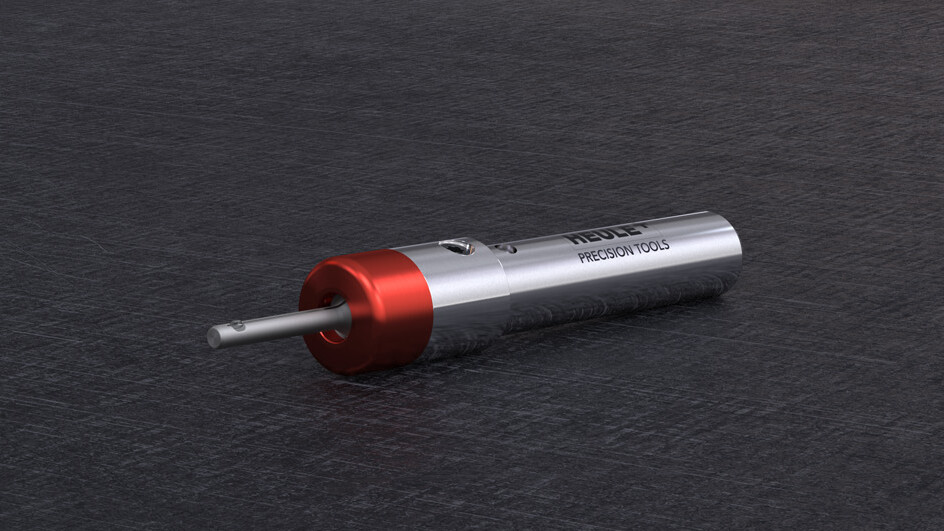

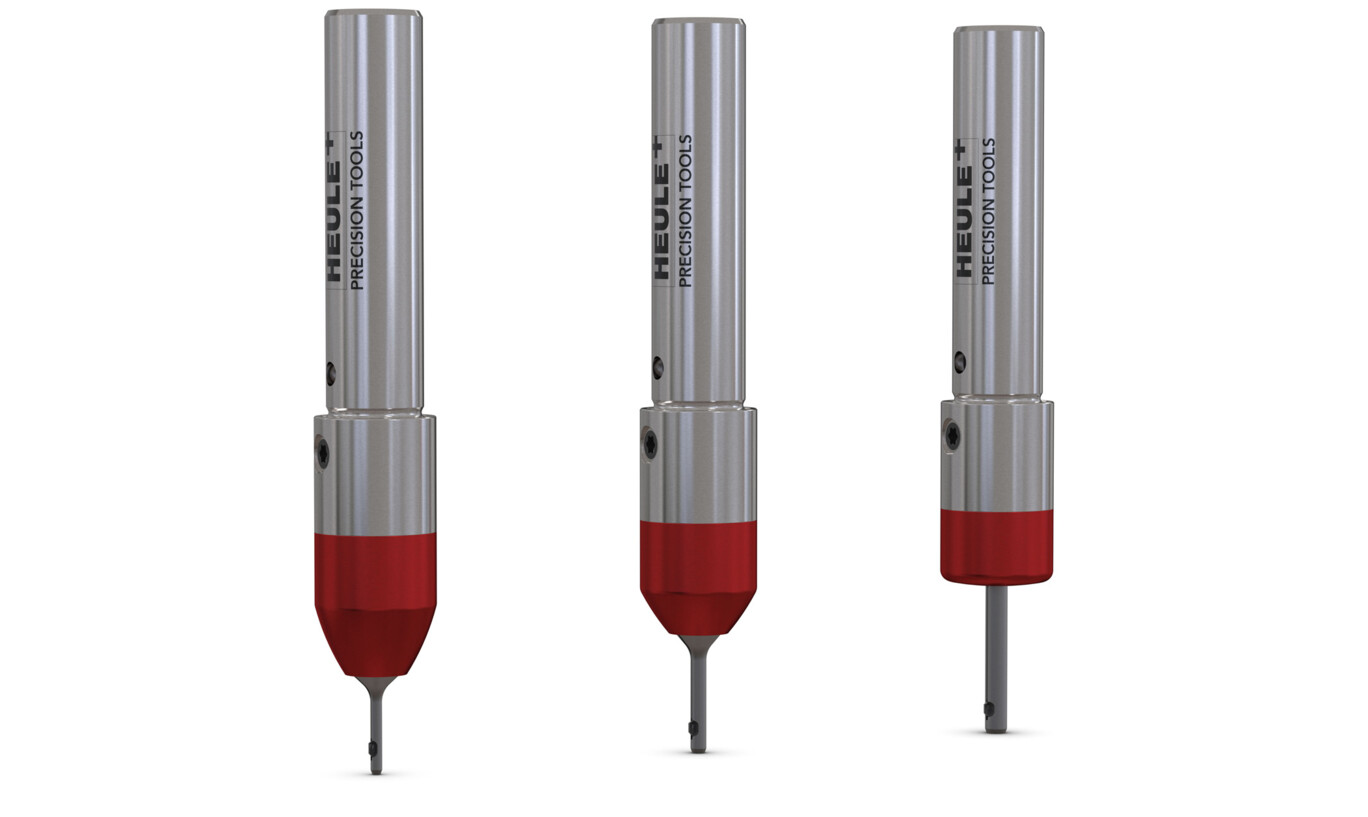

Das DL2 mit seinem Funktionsprinzip bietet die geeignete Lösung. Eingesetzt wird es bei Materialien wie Stahl, Edelstahl, Titan, Aluminium oder auch bei Verbundwerkstoffen. Das Sortiment umfasst Werkzeuge für den Einsatz bei Bohr-Ø 1.0 mm bis Ø2.1 mm. Die Nutzlängen bewegen sich von 3.0 mm bis 10.0 mm. Die Entgratstärke beträgt ca. 0.15 mm.

Bohrung	Max. Entgratstärke	Werkzeugserie
Ø1.00 – Ø2.10 mm	0.15 – 0.20 mm	DL2

Sofern bei Ihrer Anwendungssituation keine Werkzeuglösung aus der Standardpalette möglich ist, kommen unsere Werkzeugentwickler zum Einsatz. So entsteht eine auf Ihre Anwendung abgestimmte Lösung.

mehr über Individualentwicklungen

Konstruktion

Der Aufbau des Entgratwerkzeugs DL2 ist sehr einfach und besteht aus nur vier Bauteilen. Die Feder und das geschliffene Hartmetallmesser bilden eine Einheit. Diese einfache Konstruktion ist vor allem beim Messerwechsel ein grosser Vorteil. Die filigrane Schneide lässt sich direkt in der Maschine ohne Pinzette oder Vergrösserungsglas ersetzen.

Der Grundkörper und das Messergehäuse bilden das Herzstück des Mini-Entgratwerkzeugs. Für die permanente Umspülung der Messerschneide sorgt die Kühlmittelhülse, welche das Kühlmittel in das Messerfenster leitet. Je kleiner das Werkzeug, desto wichtiger ist die Kühlung für einen zuverlässigen Betrieb.

Werkzeugaufbau

Messer
Messergehäuse
Grundkörper
Klemmschraube

DL2 | Messerwechsel

Arbeitsweise

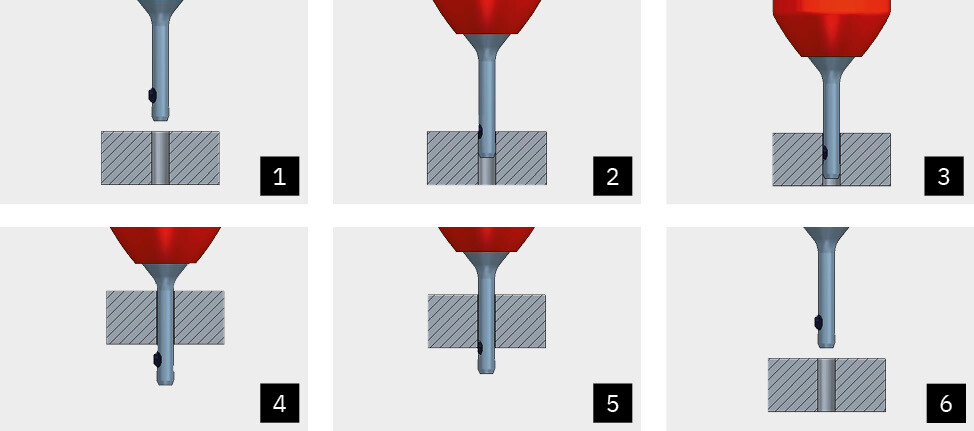

Das Entgratwerkzeug DL2 fährt im Arbeitsvorschub in die Bohrung und entfernt den Grat an der vorderen Bohrungskante. Sobald die Entgratung vorliegt, fährt das Messer ohne externe Aktivierung in das Messergehäuse ein. Die speziell ausgebildete Gleitpartie verhindert ein Verletzen der Bohrung bei der Durchfahrt.

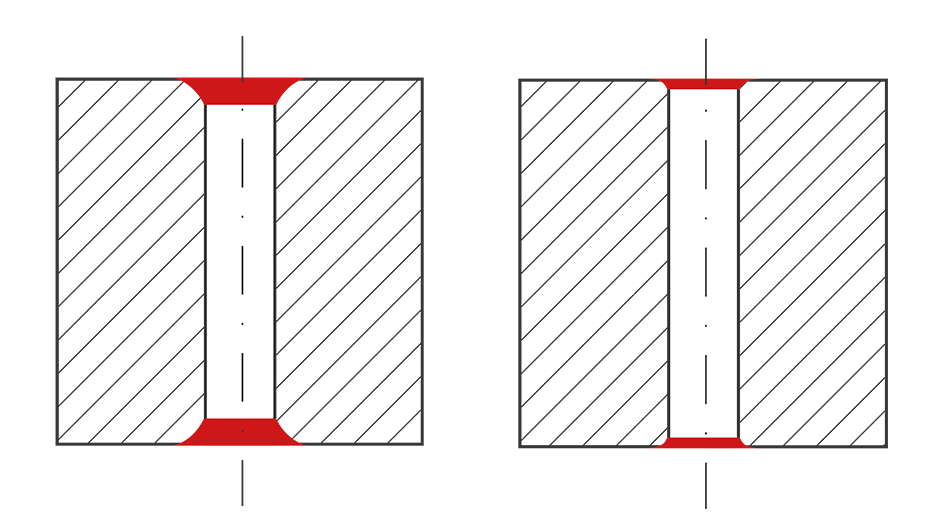

Beim Bohrungsaustritt bringt sich das gefederte Messer selbständig wieder in die Ausgangsposition zurück und ist bereit, die hintere Bohrungskante zu bearbeiten. Dies ohne Spindelstopp und Änderung der Drehrichtung. Durch die Bearbeitung entsteht ein vollständiger Kantenbruch, die Kante ist also gratfrei.

Downloads

Wollen Sie mehr über die DL2-Technologie erfahren? Erhalten Sie weitere Informationen in unseren Downloads.

DL2 | Programmierhinweise

pdf ・ 388,0 KB

zum Media- & Downloadcenter

Online-Seminar-Entgraten-kleinste-Druchmesser

Wie entgratet man Mini-Bohrungen?

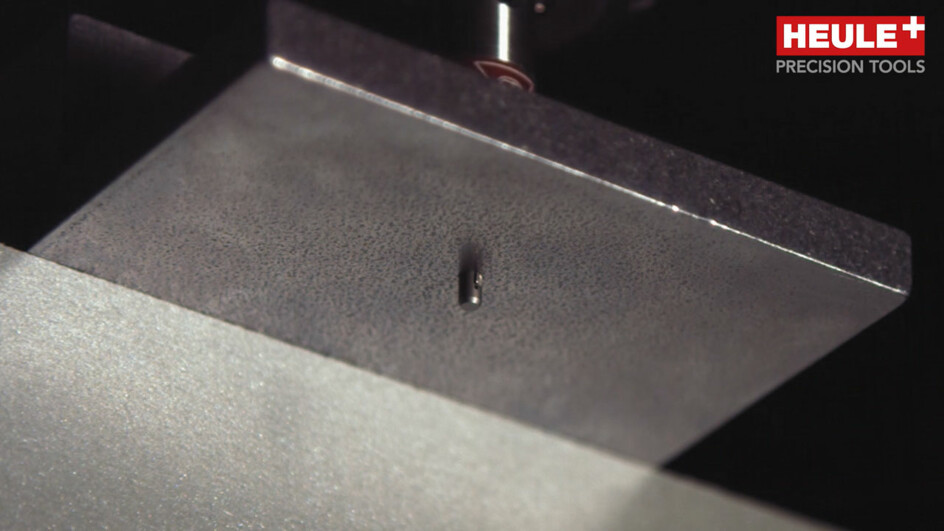

Das verraten wir in unserem rund 20-minütigen Online Seminar «Entgraten bis Durchmesser 1.0 mm». Klicken Sie auf untenstehenden Link und schauen Sie rein.

Webseite_Vorschau_Anwendungen_nur Bild11

Uhrengehäuse | Prozesssichere Serienfertigung kleinster Bohrungen.

Mehr über Uhrengehäuse Alle Beispielanwendungen
