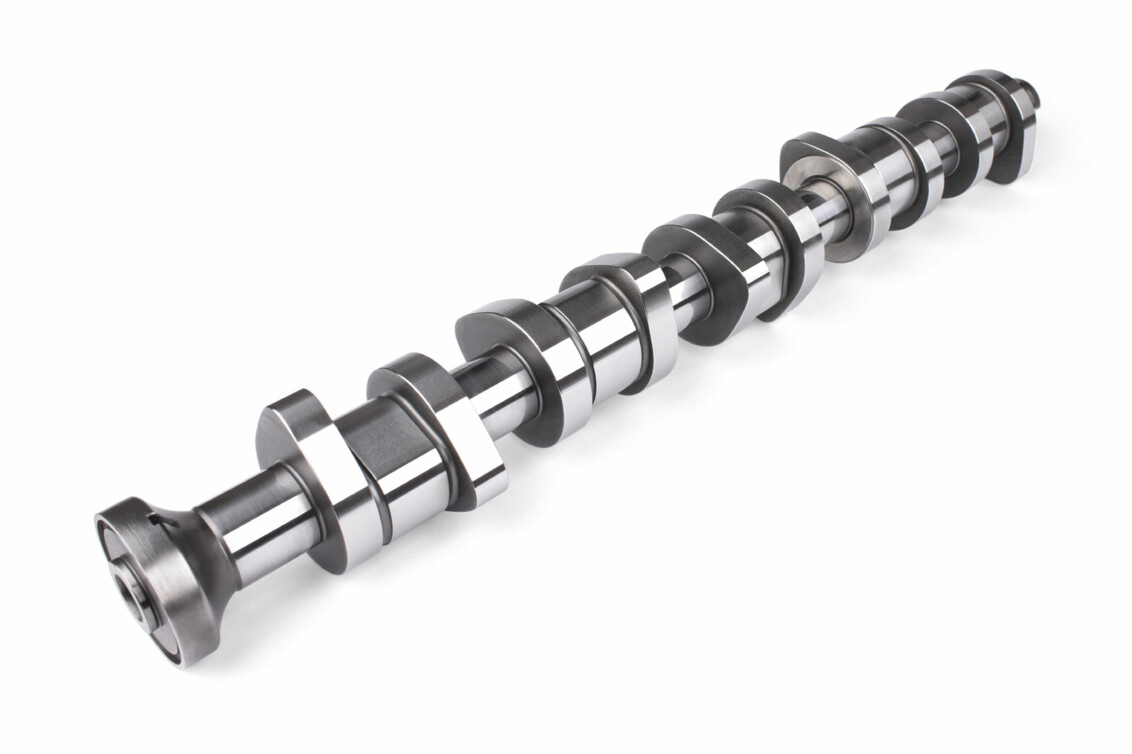

Nockenwelle

Statt manuell wird nun automatisiert entgratet. Und dies mit einer Standzeit von 10'000 Entgratungen pro Messer.
snap-produkt-icon

Kundenanwendung

Unser Kunde stellt im Jahr rund 12 Millionen Nockenwellen her. Er suchte eine Lösung, um die Ölbohrung automatisiert vor- und rückwärts zu entgraten.

ÖlbohrungØ2.5 mm
max. EntgratdurchmesserØ3.2 mm
WerkstoffStahl ähnlich St52 (ca. 700 N/mm2)
SNAP_einzeln

Lösung

Die Lösung von HEULE ist das einfache und wirtschaftliche SNAP Werkzeug. Ohne das Werkstück zu drehen oder die Spindel zu stoppen, befreit es die Bohrungskanten vom Grat und versieht sie mit einer Fase.

WerkzeugSNAP2/2.5
Nutzlänge20 mm
Drehzahl3000 U/min
Schnittgeschwindigkeitvc 30 m/min
Vorschub0.1 mm/U

Kundennutzen

Bisher wurden die Nockenwellen manuell entgratet. Die automatisierte Entgratung erlaubt nun, das Bauteil komplett auf der Maschine zu bearbeiten. Auf einer Mehrspindelmaschine sind gleichzeitig 5 SNAP2-Werkzeuge im Einsatz. Die Standzeit der Fas-Messer beträgt rund 10'000 Entgratungen.



Der Entscheid, den Prozess auf die Bearbeitung mit SNAP umzustellen, basierte neben der substanziellen Senkung der Personalkosten auf der Prozesssicherheit der Werkzeuge und der hohen Fasqualität. Damit reduzierte sich auch der Kontrollaufwand.
