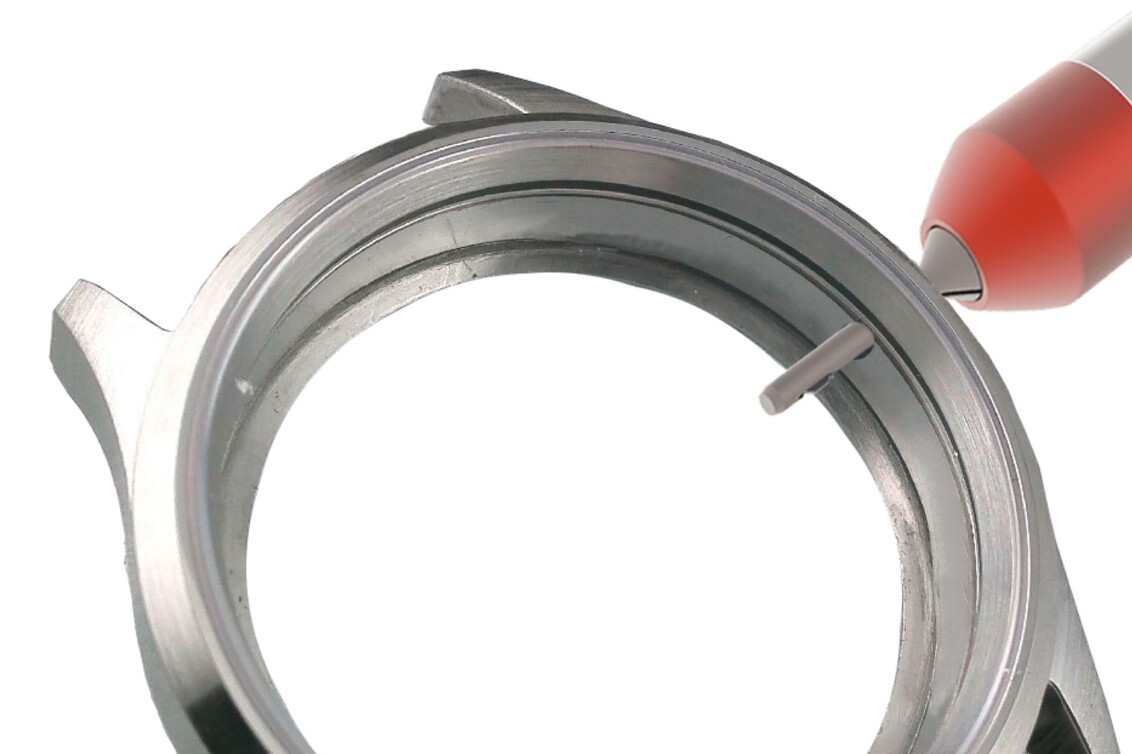

Webseite_Vorschau_Anwendungen_nur Bild11

Pouzdro hodinek

Procesně bezpečná sériová výroba miniaturních otvorů.

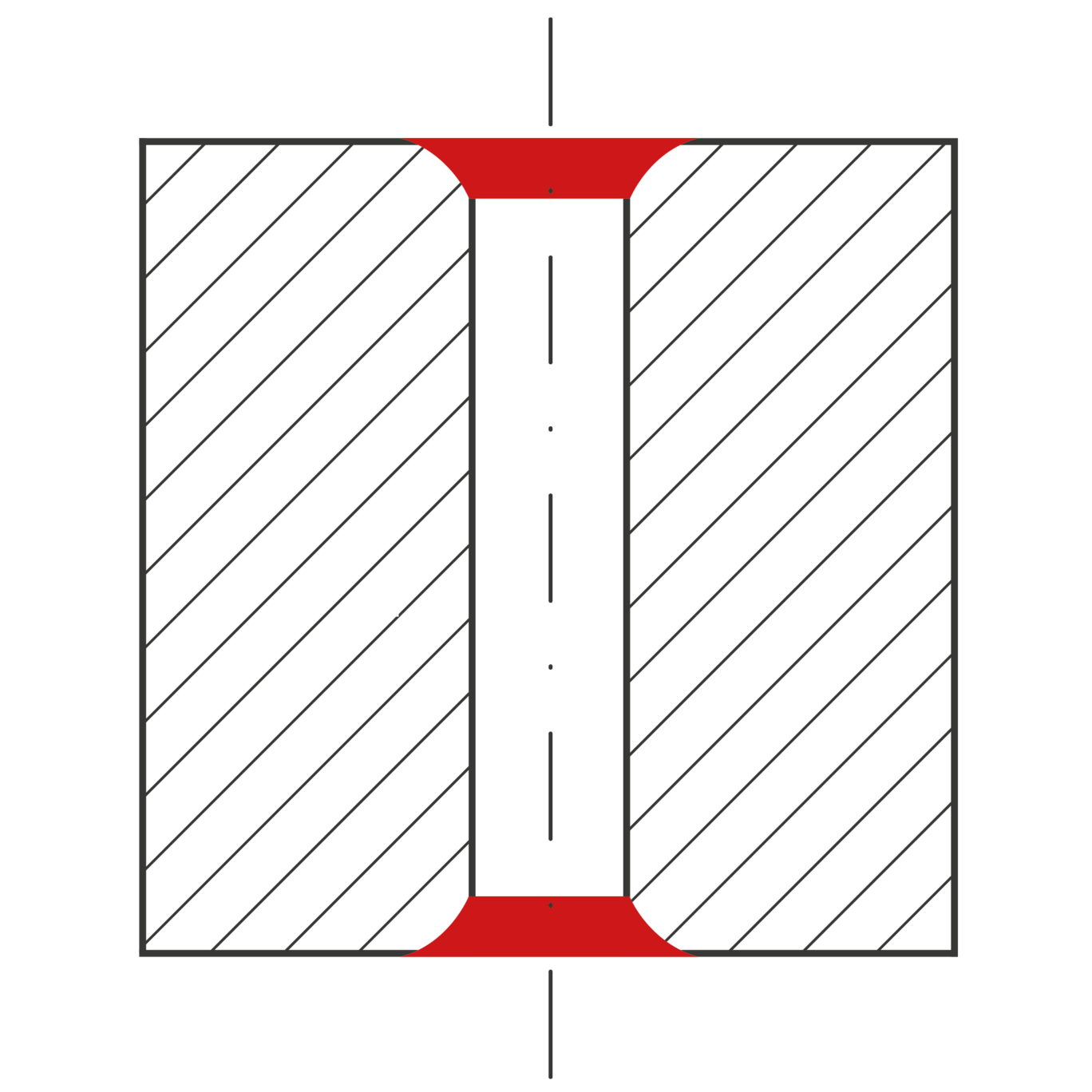

dl2-produkt-icon

Zákaznická aplikace

Výrobce hodinek již jeden odhrotovací nástroj při výrobě svých pouzder používal, nedosahoval však procesně bezpečných výsledků. Důsledkem byly příliš vysoké náklady na kontrolu a dodatečné opracování.

Obrobekpouzdro hodinek
Průměr otvoruØ 1,5 mm
Průměr sráženíØ 1,8 mm
MateriálXcrNiMo
Výška sekundární ostřiny<5my

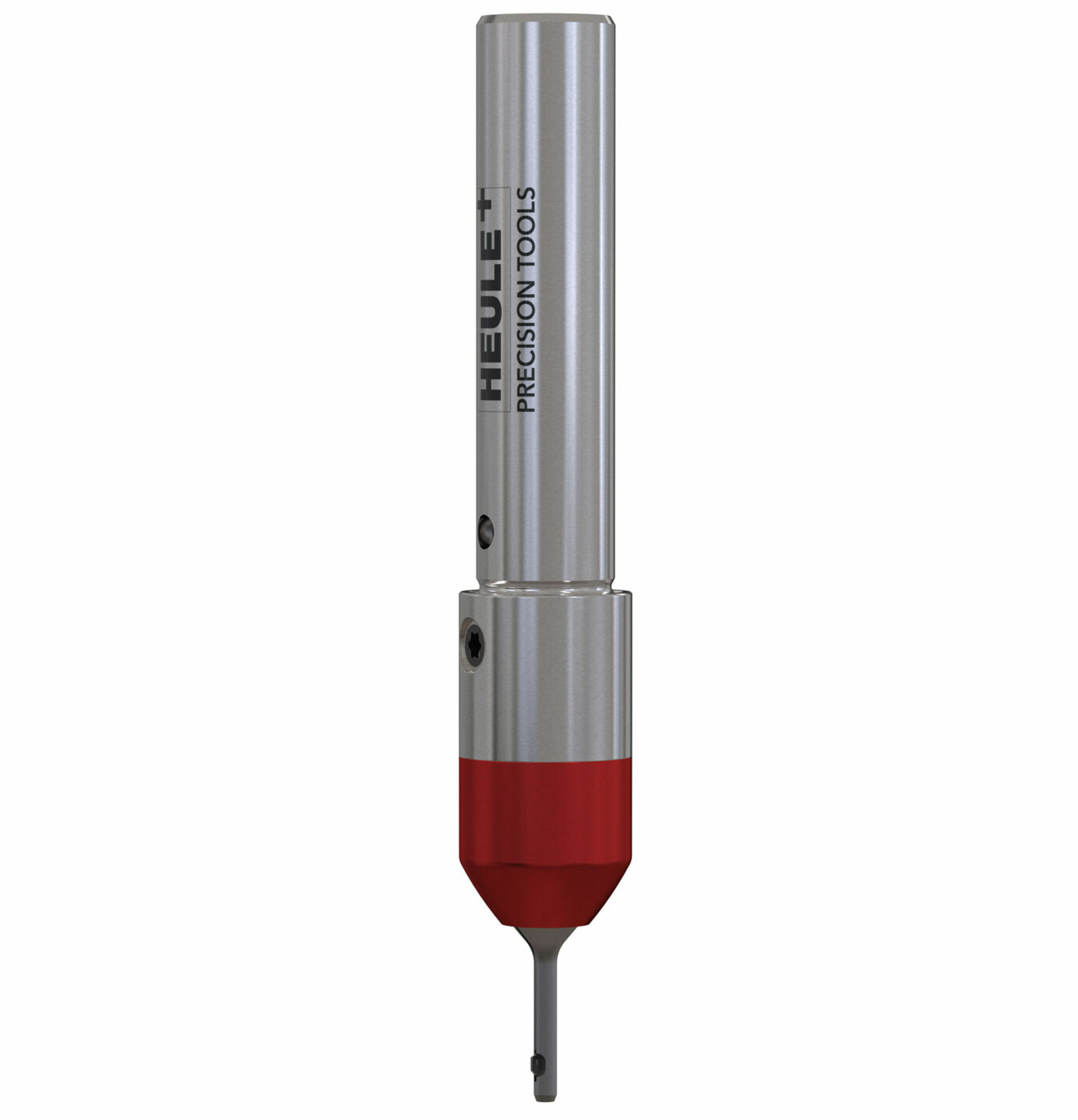

DL2_einzeln

Řešení

Hlavním problémem byl nepoměr výšky ostřiny vůči průměru otvoru. Analýza společnosti HEULE zjistila, že tento výrobní úkol lze vyřešit optimalizací výrobního sledu (redukce ostřiny) a nástrojem DL2. Důležité zde bylo, že nástroj DL2 pracuje s vnitřním chlazením, takže dochází ke spolehlivému odvádění ostřin od břitu.

NástrojDL2
Řezná rychlost9 600 ot./min
Posuv0,007 mm/ot.
092_Resultat

Přínos pro zákazníka

Řešení vyvinuté spolu se zákazníkem zajistilo procesně bezpečnou sériovou výrobu. Životnost odhrotovacího nože činí 20 000 odhrotování. Úspory díky eliminaci nákladů na kontroly a dodatečné opracování jsou výrazné.
