Vrtání v kombinaci s obousměrným srážením hran v jednom pracovním kroku

  • Ø otvoru 5,0–11,5 mm, hloubky otvorů do 2× d
  • Snadná výměna spirálového vrtacího hrotu ze slinutého karbidu
  • Krátké časy výměn a prostojů díky jednoduché manipulaci
  • Zkrácení procesních dob díky obrábění v jednom pracovním kroku
VEX | Dokumentace
pdf ・ 2,2 MB
Tool Selector
vex-s-kombiwerkeug-sortiment

Sortiment

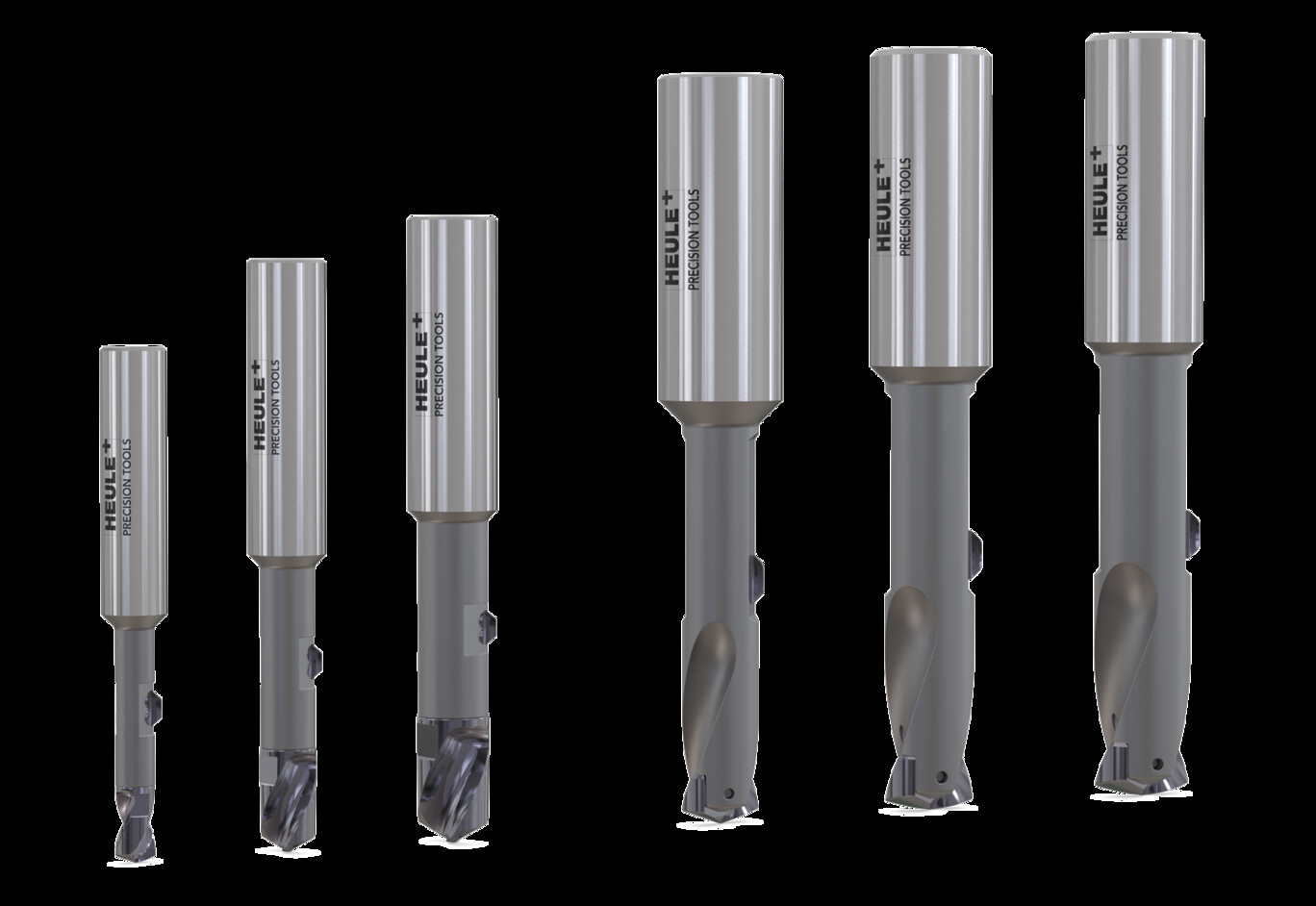

Standardní nabídka zahrnuje nástroje pro otvory od Ø 5,0 do Ø 11,5 mm. Jsou k dispozici ve variantě s hloubkou otvoru 1× d nebo 2× d. Příslušné vložky vrtáku jsou k dispozici v krocích po 0,1 mm. Nože pro srážení hran odpovídají sérii SNAP5. Jsou k dispozici od Ø 5,5 mm × 90° v krocích po 0,5 mm a v provedení pro obousměrné nebo pouze zpětné řezání. Tloušťka a úhel sražené hrany jsou geometricky definovány na noži a lze je změnit pouze použitím jinak dimenzovaného nože.

SérieOtvorHloubka otvoru 1× dHloubka otvoru 2× dMax. sražená hrana
BØ 5,00–5,49 mm5,511,0Ø 7,0 × 90°
Ø 5,50–5,99 mm6,012,0Ø 7,5 × 90°
CØ 6,00–6,49 mm6,513,0Ø 8,0 × 90°
Ø 6,50–6,99 mm7,014,0Ø 8,5 × 90°
DØ 7,00–7,49 mm7,515,0Ø 9,0 × 90°
Ø 7,50–7,99 mm8,016,0Ø 9,5 × 90°
Ø 8,00–8,49 mm8,517,0Ø 10,0 × 90°
EØ 8,50–8,99 mm9,018,0Ø 10,5 × 90°
Ø 9,00–9,49 mm9,519,0Ø 11,0 × 90°
Ø 9,50–9,99 mm10,020,0Ø 11,5 × 90°
Ø 10,00–10,49 mm10,521,0Ø 12,0 × 90°
FØ 10,50–10,99 mm11,022,0Ø 12,5 × 90°
Ø 11,00–11,49 mm11,523,0Ø 13,0 × 90°
Ø 11,50 mm a většína dotaz

Pokud pro vaši výchozí situaci nelze použít nástrojové řešení ze standardní nabídky, na řadu přicházejí naši vývojoví pracovníci. Vznikne tak řešení přizpůsobené vaší aplikaci.

Konstrukce

Kombinovaný nástroj VEX je opatřen šroubovacím spirálovým vrtacím hrotem a nožem s technologií SNAP pro obousměrné srážení hran integrovaným v těle nástroje. Vložka vrtáku i nůž jsou vyrobeny ze slinutého karbidu s povlakem a lze je velmi snadno vyměnit. Pohyblivý srážecí nůž je držen v základním tělese nástroje ovládacím čepem, který je pod tlakem pružiny.

bohren-fasen-vex-werkzeug
bohren-fasen-werkzeug-vex-schnitt
bohren-fasen-werkzeug-vex-schnitt
Konstrukce nástroje
  1. Tělo nástroje
  2. Ovládací čep
  3. Tlačná pružina
  4. Distanční kolík
  5. Závitový kolík
  6. Nůž SNAP
  7. Vložka vrtáku
Arbeitsweise Bohr-Kombi-Werkzeug VEX

Pracovní postup

Otvor je dokončen nástrojem VEX v jediném pracovním kroku a obě strany otvoru jsou dokonce opatřeny sraženou hranou. Tento proces probíhá bez otáčení obrobku a výměny nástroje.



Opracování otvoru zajišťuje vysoce výkonný spirálový vrtací hrot. Po vyvrtání otvoru následuje sražení hrany na přední i zadní straně pomocí integrovaného systému SNAP. Nůž v pracovním posuvu provede požadované sražení hrany. Jakmile bude dosaženo definované tloušťky sražené hrany, nůž zajede radiálně do těla nástroje. Při výstupu z otvoru je nůž odpruženým ovládacím čepem uveden zpět do výchozí polohy, aby mohla být sražena hrana na zadní straně otvoru.

Ke stažení

Navštivte naši sekci ke stažení, kde naleznete podrobné informace, videa nebo návody k obsluze.

Příklady aplikací
Kombinovaný vrtací nástroj v praxi
vex-produkt-icon
bremsscheibe_transparent
vex-bohren-fasen
1 / 4
Brzdová destička | Díky několika pracovním krokům v jednom nástroji k nejlepší možné nákladové efektivitě.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild16
vex-bohren-fasen
1 / 4
Ozubený věnec | Zkrácení doby cyklu o 34 %.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild13
vex-bohren-fasen
1 / 4
Kruhové šroubení uložení | Vrtání, dopředné srážení hran a zpětné srážení hran současně: Snížení nákladů o více než 100 000 USD ročně.
vex-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild19
vex-bohren-fasen
1 / 4
Průtokoměr | Vrtání a definované srážení hran kombinované v jednom nástroji.
