HEULE Nástroje na zahlubování

Zpětné zahlubování otvorů bez otáčení obrobku.

Tool Selector

Pomocí zahloubovacích nástrojů HEULE můžete obrábět zadní stranu otvoru bez nutnosti otáčení obrobku. Naše řešení pro ploché a tvarové zahloubování optimalizují dobu zpracování a snižují jednotkové náklady.

Systém BSF pro procesně spolehlivé hloubení/protihloubení na zadní straně bez soustružení obrobku - přesné obrábění v jedné upínací operaci.

BSF

Zpětné rovinné zahlubování do 2,3násobku průměru otvoru

BSF

Schematické znázornění nástroje: čelní a zadní bodové hloubení nebo hloubení nástroje v jedné operaci.

SOLO

Dopředné i zpětné tvarové a rovinné zahlubování v jednom pracovním kroku – možnost přerušeného řezu

SOLO

Řešení pro vaši specifickou aplikaci

Nenalezli jste vaši výchozí situaci? Ochotně vám poradíme a vyvineme řešení přizpůsobené vaší aplikaci.

Individuální nástroje vyráběné na zakázku Poptávkový formulář

1 2 3

Zahlubovací nástroje HEULE nabízejí řešení pro nejrůznější výchozí situace. Zpětné záhlubníky přitom přesvědčují vysokou spolehlivostí.

Obsluha stroje u řízení Stroje pro nastavení procesu obrábění

Optimalizace procesních dob

Zahlubování ze zadní strany otvoru – nástroj SOLO dokáže opracovat dokonce obě hrany otvoru v jednom pracovním kroku
Není zapotřebí otáčet obrobek
Standardní sortiment
Maximální optimalizace procesních dob díky individuálním řešením vyráběným na zakázku

Procesně bezpečné zahlubování

Procesně bezpečné fungování
Jednoduchá konstrukce
Robustní provedení

Bezpečné použití

Nástroje jsou připraveny k použití bez předběžného nastavení
Jednoduchý způsob fungování a programování
Jednoduchá konstrukce nástroje a bezpečná manipulace
Velmi snadná výměna nožů

Velká variabilita

Specifické nástroje pro různé výchozí situace

Webseite_Vorschau_Anwendungen_nur Bild15

Široké možnosti využití

Možné aplikace: Cylindrické zahlubování, tvarové zahlubování a rovinné zahlubování
Možnost přerušeného řezu
Koncipováno speciálně pro automatický provoz

Bezpečnost procesů

Stabilní výsledky frézování díky spolehlivým procesům

Úspora nákladů

Není nutné provádět přepojování ani změnu polohy

Snížit riziko chyb

Odstranění ručních zásahů, jako je přenastavení upnutí

Zisk z doby zpracování

Automatizovaný proces prováděný vlastními silami a odstranění ručních pracovních kroků

Nižší vytíženost strojů

Efektivnější obrábění uvolňuje kapacitu strojů pro jiné operace.

Manipulace

Jednoduchá a bezpečná manipulace při údržbě a provozu.

1 2 3 4 5 6

Více o přesném zahlubování otvorů

BSF: zadní bodová plocha na dně otvoru v sekci

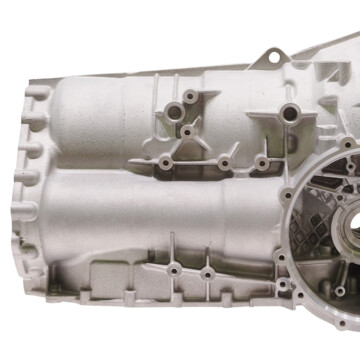

Webseite_Vorschau_Anwendungen_nur Bild21

1 / 2

Převodovka | Úspory díky kratší době cyklu a vyšší procesní bezpečnosti.

Více o převodovce Všechny příklady aplikací

Nástroj SOLO pro přední a zadní plachtu v jednom Otvoru (schéma)

1 / 2

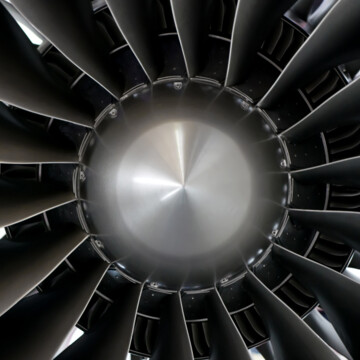

Těleso statoru nízkotlaké turbíny | Zkrácení času opracování na otvor o 75 %.

Více o tělese statoru nízkotlaké turbíny Všechny příklady aplikací

Jsme partnerem, který stojí našim zákazníkům po boku. Jako zkušený dodavatel řešení nabízí společnost HEULE osvědčený standardní sortiment a individuální řešení se švýcarskou přesností. Vždy se přitom zaměřujeme na: Zkrácení procesních dob a snížení nákladů zákazníka na kus.

heule-konstruktion-entgratwerkzeuge-sitzung

Více o HEULE

Zahlubovací nástroje jsou přesné nástroje, které se používají k vytvoření zahloubení nebo rovného stupně v otvorech – například pro hlavy šroubů. Obvykle se používají po vrtání k dalšímu opracování již existujícího otvoru. Zahlubovací nástroje HEULE jsou speciálně navrženy tak, aby umožňovaly zahlubování otvorů i zezadu, tedy na straně opačné k přístupu nástroje. To vše bez nutnosti otáčení nebo přepínání obrobku.

Při zpětném zahloubení je nástroj veden stávajícím otvorem. Jakmile vyjde na zadní straně obrobku, nůž se vyklopí nebo otočí a při zpětném pohybu vytvoří požadované zahloubení. Zadní zahloubovače firmy HEULE (např. BSF) využívají tento princip a umožňují tak zahloubování zezadu zcela bez nutnosti otáčení obrobku. Zahlubovací nástroje SOLO dokonce umožňují oboustranné opracování okrajů otvoru v jediném pracovním cyklu.

Největší výhodou je výrazně kratší doba cyklu: jelikož obrobek není třeba otáčet ani přepínat, odpadá celý jeden krok procesu. To nejen zkracuje dobu zpracování, ale také snižuje riziko chyb způsobených ručními zásahy. Ve sériové výrobě – například u skříní převodovek nebo hydraulických bloků – lze tímto způsobem dosáhnout značných úspor nákladů.

Při zahlubňování se vytváří rovná, plochá opěrná plocha kolem Otvoru – obvykle pro hlavy šroubů nebo matice. Při tvarovém zahloubení naopak vzniká kuželové nebo profilované zahloubení. Tvarové zahloubovače se navíc používají pro speciální profily odpovídající geometrii hlavy. Zahlubovací nástroje HEULE zvládají oba tyto typy.

Zejména pro těžko přístupná místa či geometrie je zpětné zahloubení ideálním řešením: nástroj lze zavést do Otvora z horní strany obrobku a při zpětném pohybu vytvoří zahloubení. Nástroj BSF je vhodný pro zpětné zhlubování až do 2,3násobku průměru otvoru a je tak osvědčeným řešením zejména ve strojírenství a automobilovém průmyslu . Nástroj SOLO naopak spolehlivě pracuje i při přerušovaném řezání a oboustranném obrábění otvorů. Pro velmi specifické požadavky vyvíjí společnost HEULE také zahlubovací nástroje na míru.

Ano. Zahlubovací nástroje HEULE jsou navrženy tak, aby se s nimi snadno a bezpečně manipulovalo – a to jak při uvádění do provozu, tak i během běžného provozu a údržby. Nástroje mají robustní konstrukci a jsou určeny pro použití ve sériové výrobě. Díky standardnímu sortimentu jsou Náhradní díly rychle k dispozici.

Ano. Pokud standardní nástroje nevyhovují vaší výchozí situaci, společnost HEULE společně s vámi vyvine Řešení na míru. Jako zkušení odborníci na řešení problémů analyzujeme vaše požadavky a pomůžeme vám s výběrem vhodných zahlubovacích nástrojů. Kontaktujte nás prostřednictvím poptávkového formuláře.
