SNAP – ekonomický nástroj pro srážení hran

Ekonomické dopředné a zpětné srážení hran v jednom pracovním kroku, s nejjednodušší výměnou nože.

Ekonomické dopředné i zpětné srážení hran / odhrotování otvorů v jedné pracovní operaci. Nástroj odhrotuje a sráží hrany otvorů bez nutnosti otáčení nástroje nebo zastavování vřetena. SNAP je koncipován speciálně pro CNC provoz s vysokými kapacitami a vyznačuje se mimořádně snadnou a rychlou ruční výměnou nožů.

Výhody a speciální vlastnosti

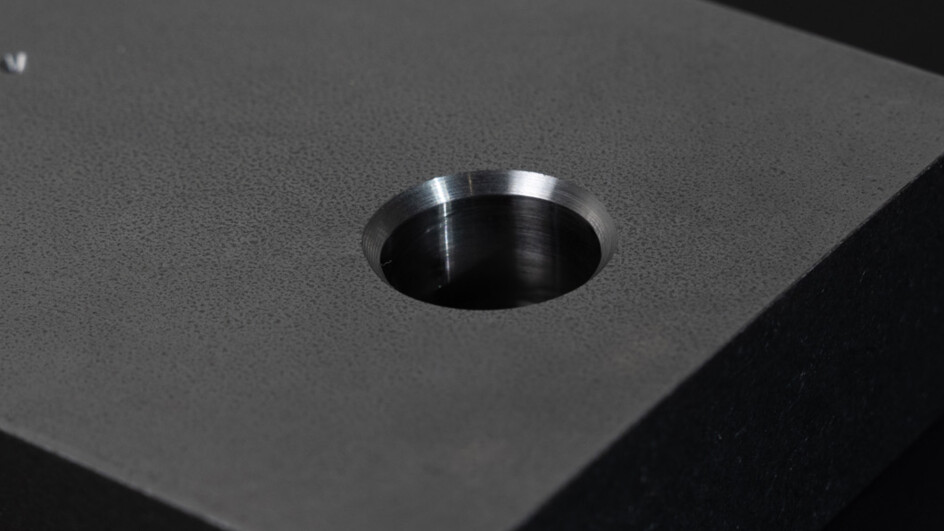

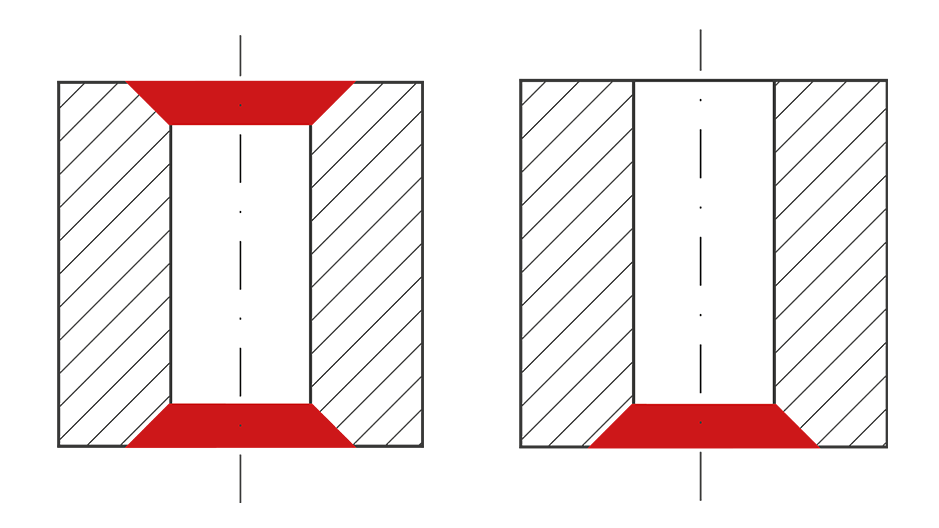

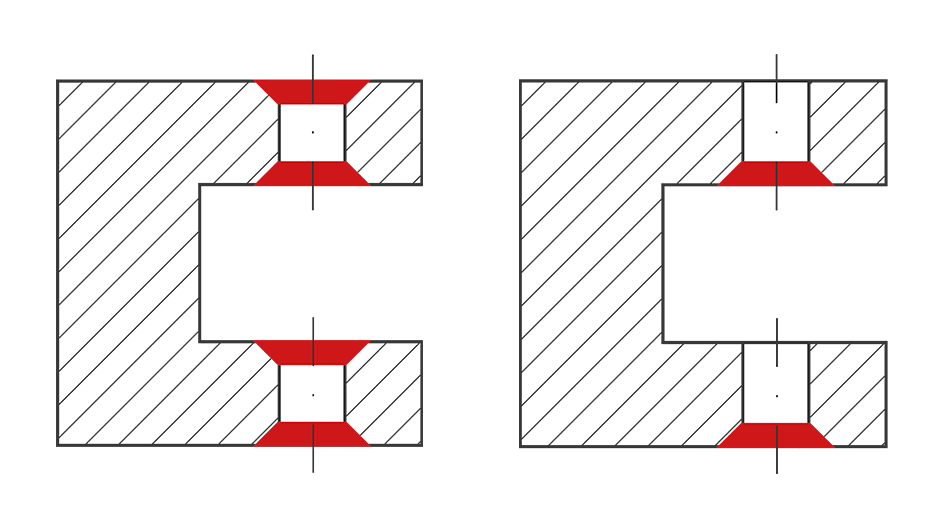

  • Dopředné a zpětné srážení hran otvorů v jednom pracovním kroku

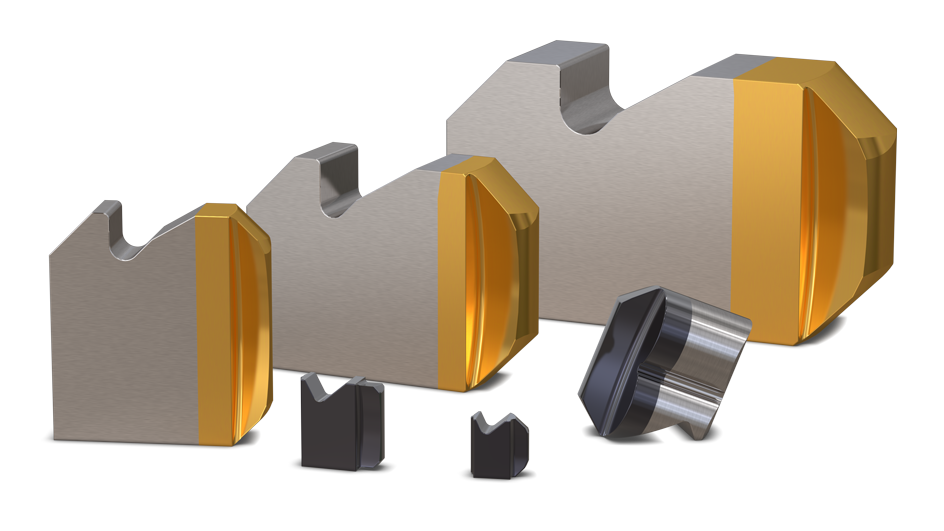

  • Ručně vyměnitelný nůž ze slinutého karbidu s povlakem v závislosti na materiálu
  • Kompaktní konstrukce zaručuje snadnou manipulaci a vysokou spolehlivost
  • Žádné poškození povrchu otvoru při průchodu otvorem
  • Lze použít od průměru otvoru 2,0 mm

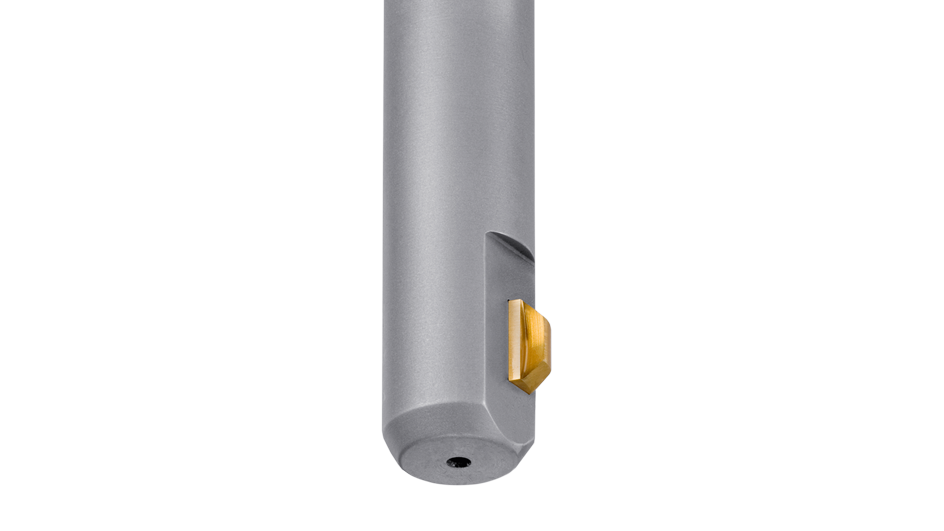

Princip fungování

Pohyblivý srážecí nůž SNAP je držen v základním tělese nástroje ovládacím čepem, který je pod tlakem pružiny. Speciálně broušený nůž SNAP pro obousměrné nebo pouze zpětné řezání srazí během pracovního posuvu hranu v požadovaném rozsahu. Jakmile bude dosaženo definované tloušťky sražení, nůž SNAP zajede radiálně do základního tělesa. Tloušťka a úhel sražení jsou geometricky definovány na noži SNAP a lze je změnit pouze použitím jinak dimenzovaného nože SNAP. Při výstupu z otvoru je nůž SNAP uveden do výchozí polohy odpruženým ovládacím čepem. Speciálně vytvořená kluzná část zabraňuje poškození otvoru. Bez poškození lze projet rovněž vystruženými otvory. Výsledkem je čistě sražená hrana při dopředném i zpětném pohybu v jednom pracovním kroku.

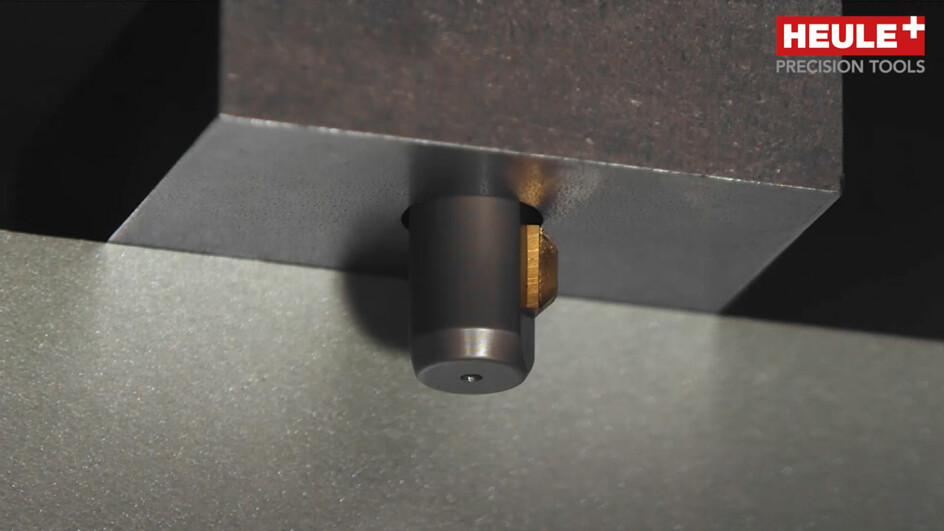

Pracovní postup

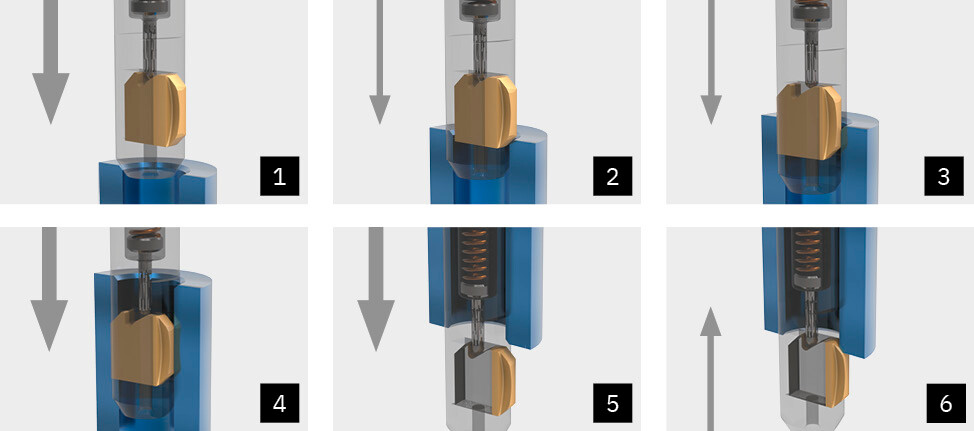

Břitem nástroje se v rychloposuvu najede k horní hraně otvoru. V pracovním posuvu dopředu a s pracovními otáčkami dojde k opracování horní hrany otvoru. Jakmile bude dosaženo tloušťky sražení, nůž SNAP automaticky zajede do základního tělesa. Nyní se v rychloposuvu a bez zastavení vřetena projede otvorem, dokud nůž SNAP na zadní straně obrobku opět nevyjede ven. Ve zpětném pracovním posuvu nyní bude sražena zadní hrana otvoru. Po dokončení sražení nástroj v rychloposuvu vyjede z otvoru ven.

Popis nástroje

  1. Základní těleso
  2. Ovládací čep
  3. Tlačná pružina
  4. Distanční kolík
  5. Závitový kolík
  6. Srážecí nůž SNAP

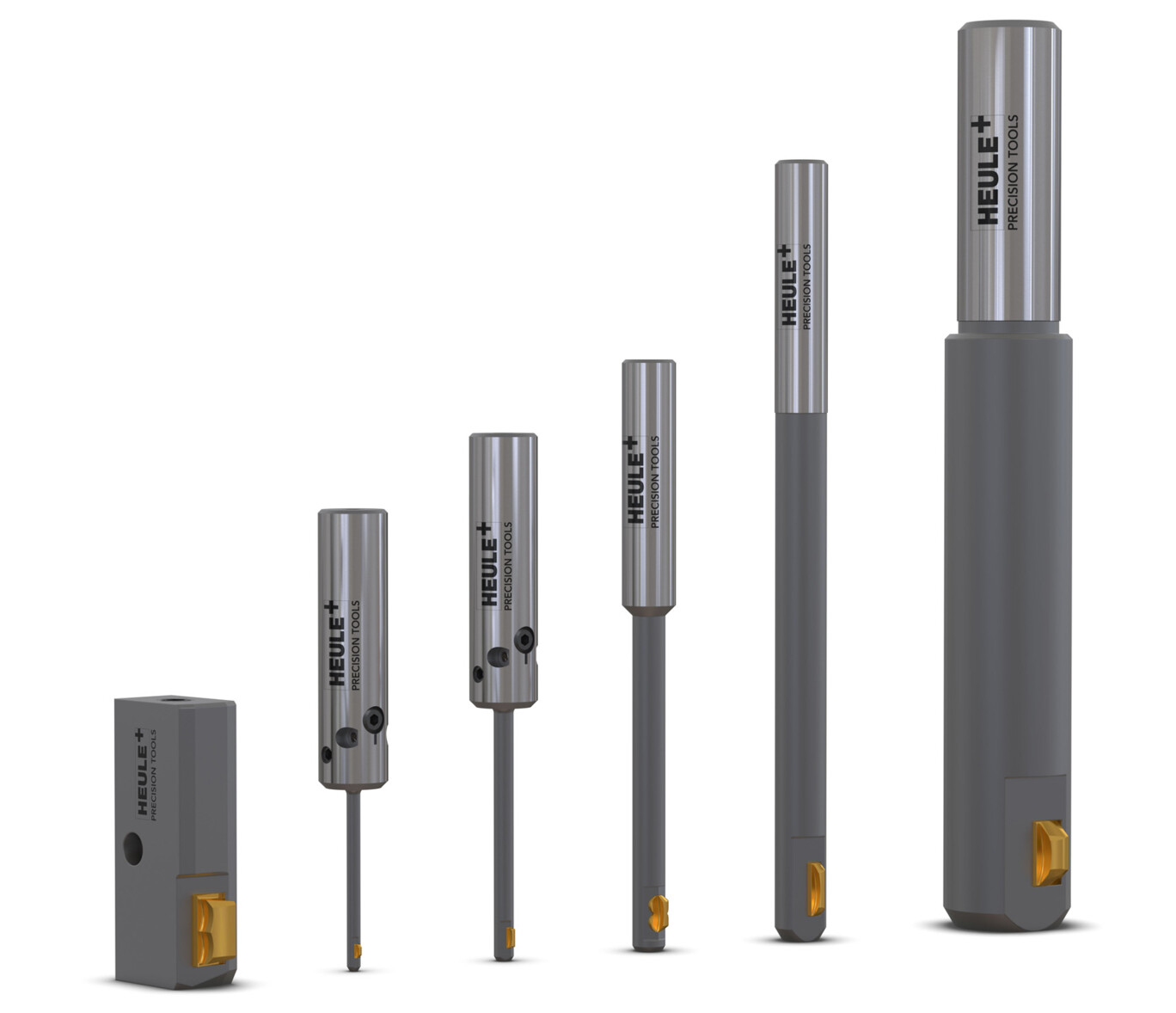

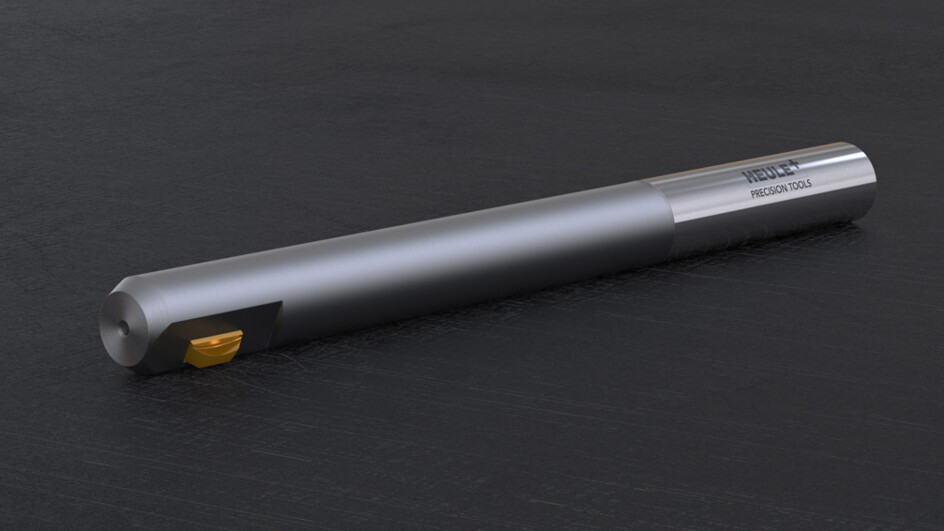

Sortiment

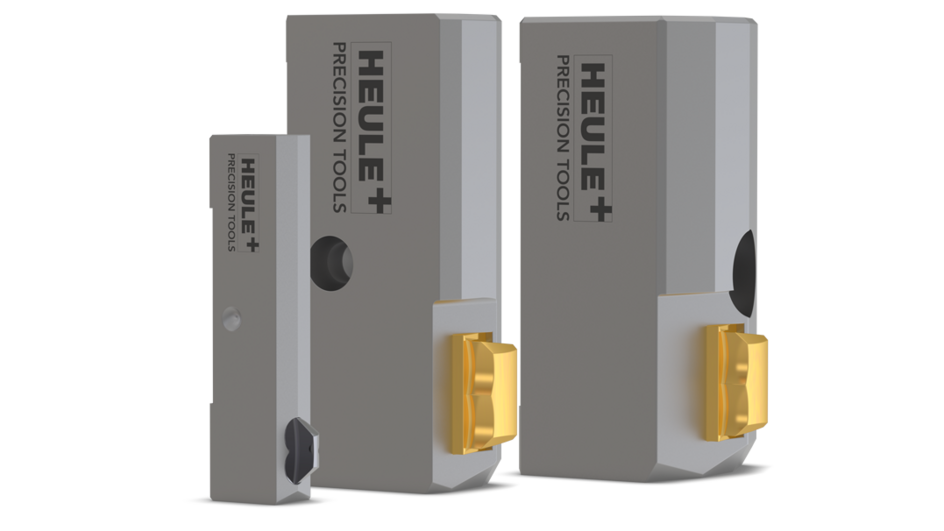

Sortiment zahrnuje nástroje pro použití od průměru otvoru 2 mm do průměru otvoru 35 mm. Pomocí kazet mohou být sraženy libovolně velké průměry otvorů. Tloušťka sražení činí 0,1 mm až 1,5 mm podle zvoleného nože.

V rámci nástrojové série jsou k dispozici varianty průměrů, které pokrývají rozsah minimálních průměrů otvorů. Podrobnosti naleznete v technické dokumentaci.

NástrojOtvorMax. tloušťka sražení
SNAP2 Ø2.0 – Ø2.9 mm 0.2 - 0.3
SNAP3 Ø3.0 – Ø3.9 mm 0.3 - 0.5
SNAP4 Ø4.0 – Ø5.0 mm 0.6 - 0.75
SNAP5 Ø5.0 – Ø8.0 mm 1.0
SNAP8 Ø8.0 – Ø12.0 mm 0.75
SNAP12 Ø12.0 – Ø20.0 mm 1.0
SNAP20 Ø20.0 – Ø35.0 mm 1.5

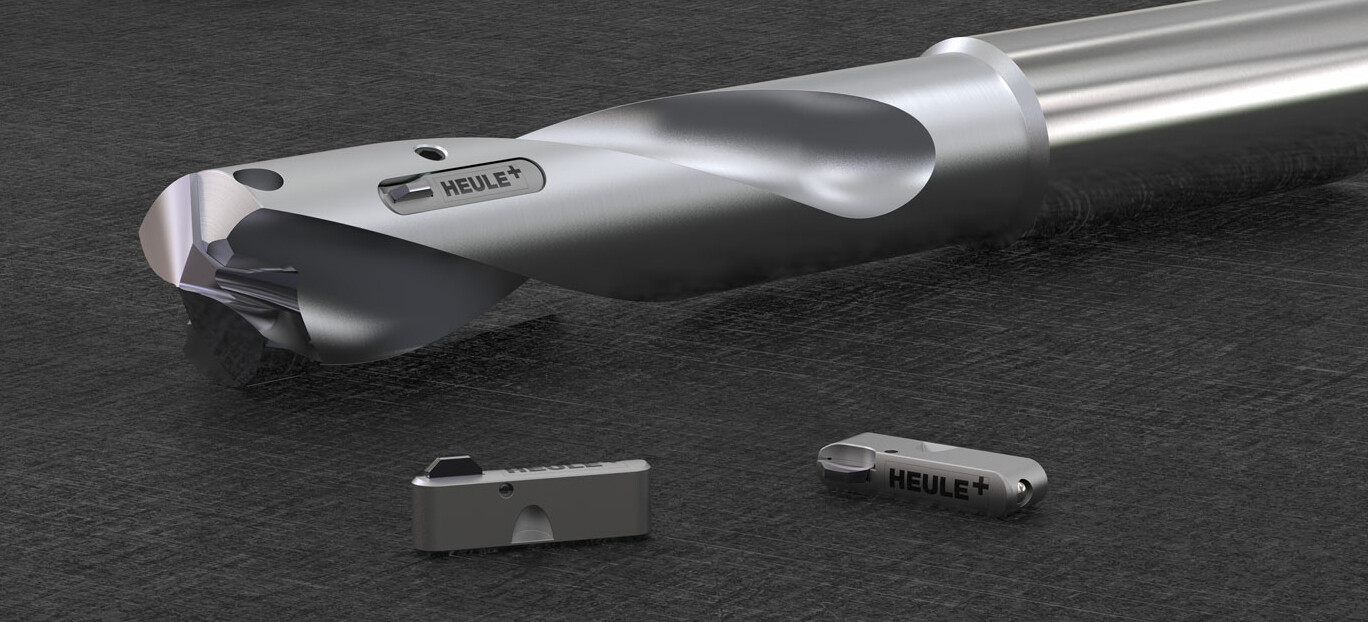

SNAP5 Cassette from Ø12.6 mm 1.5
SNAP20 Cassette from Ø25.0 mm 1.5
SNAP20 Cassette from Ø35.0 mm 1.5
SNAP2/M2.5 Thread M2.5 Ø2.05 mm 0.35
SNAP2/M3 Thread M3 Ø2.5 mm 0.45
SNAP3/M4 Thread M4 Ø3.3 mm 0.6
SNAP4/M5 Thread M5 Ø4.2 mm 0.7
SNAP5/M6 Thread M6 Ø5.0 mm 0.75
SNAP5/M8 Thread M8 Ø6.8 mm 0.85
SNAP5/M10 Thread M10 Ø8.5 mm 1.0
SNAP5/M12 Thread M12 Ø10.2 mm 1.15
SNAP5/M14 Thread M14 Ø12.0 mm 1.25

SNAP Produktová dokumentace
